안녕하세요.
동탄에서 수입차 정비를 전문으로 수행하는 모터 리페어입니다.
계기판 내부의 배터리 충전 경고등 점등 문제와 더불어 교환 주기가 도래한 브레이크액 메인터넌스 수리를 예약하신 후 일정을 맞춰 입고해 주신

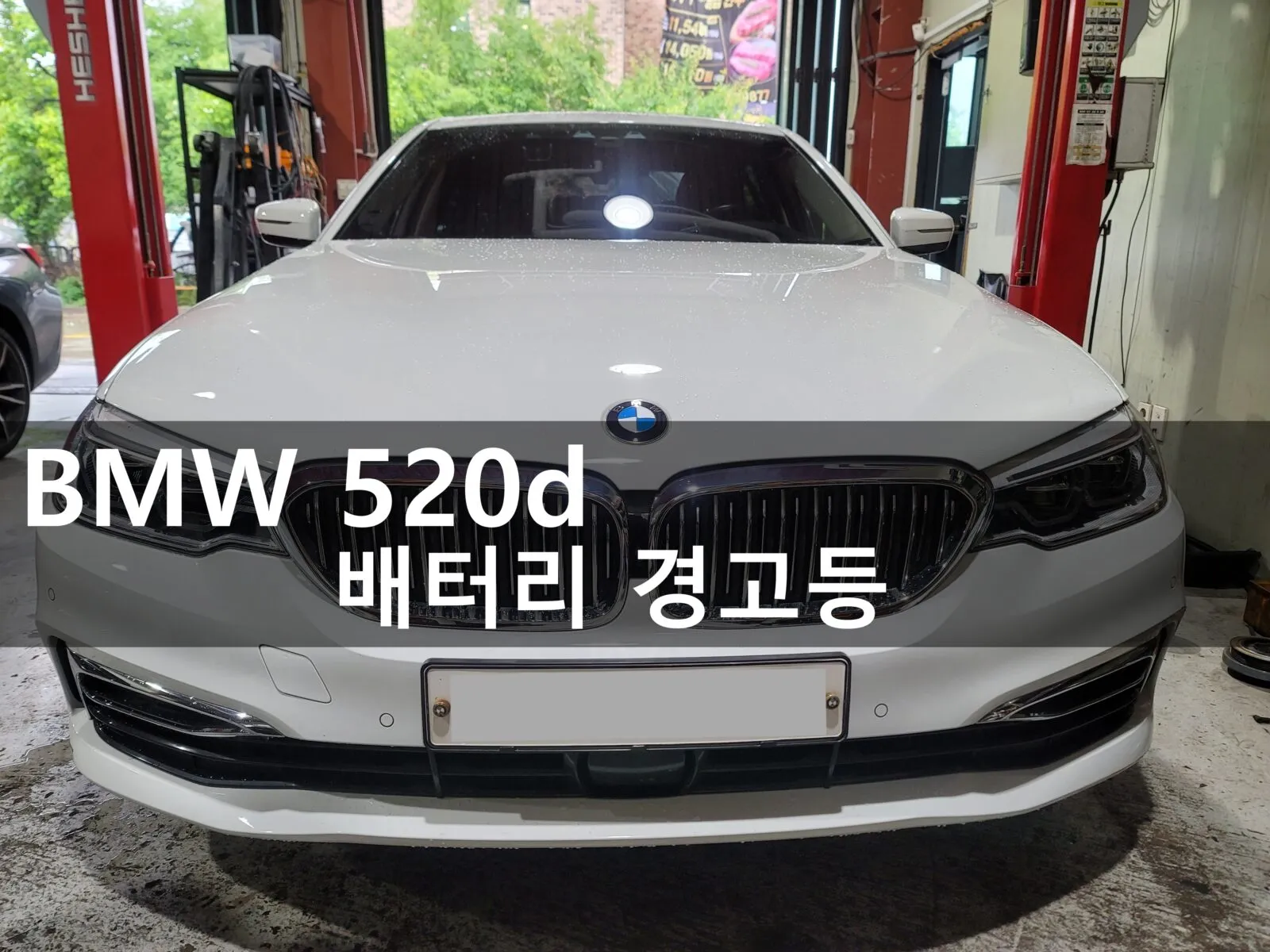

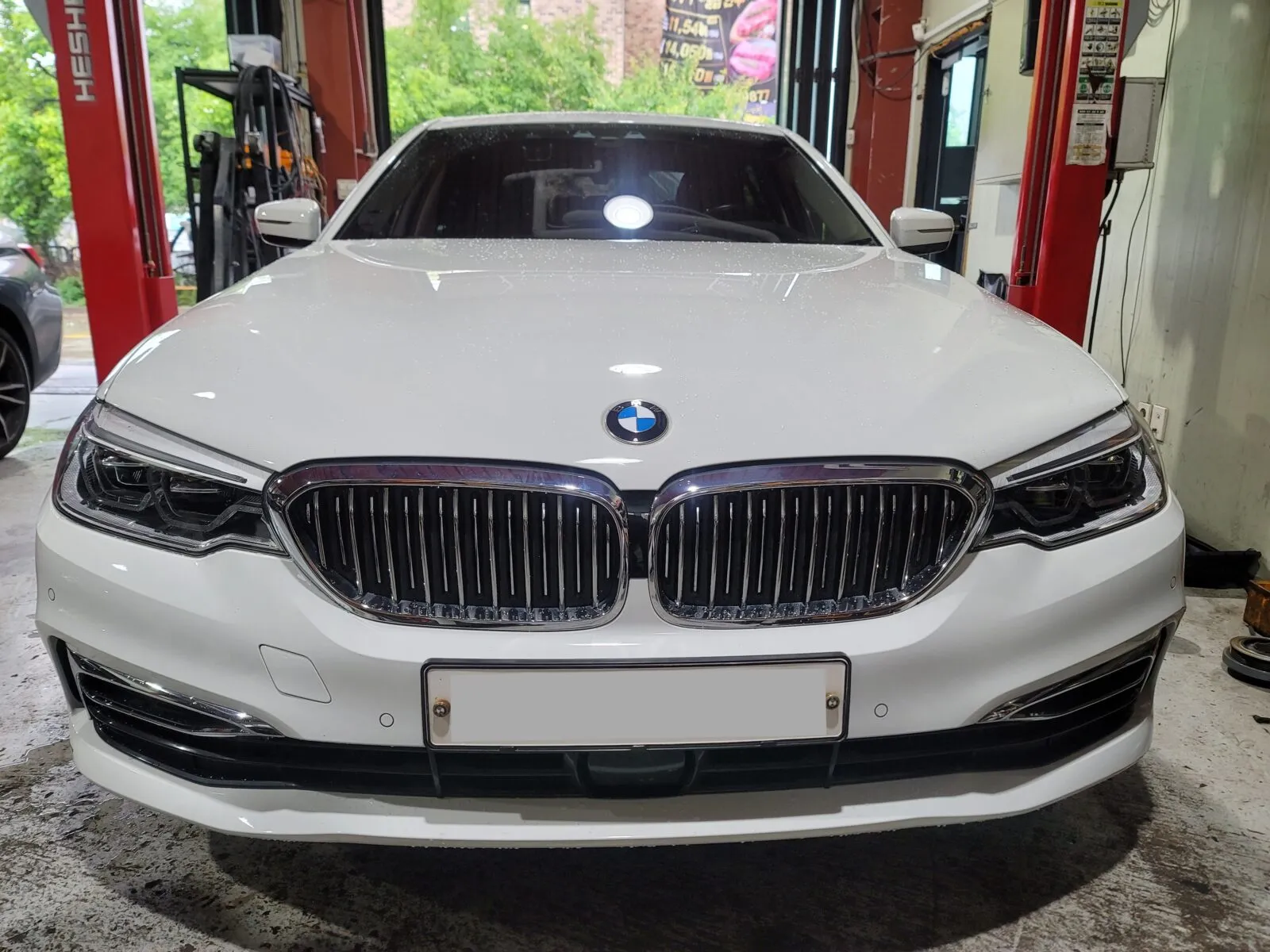

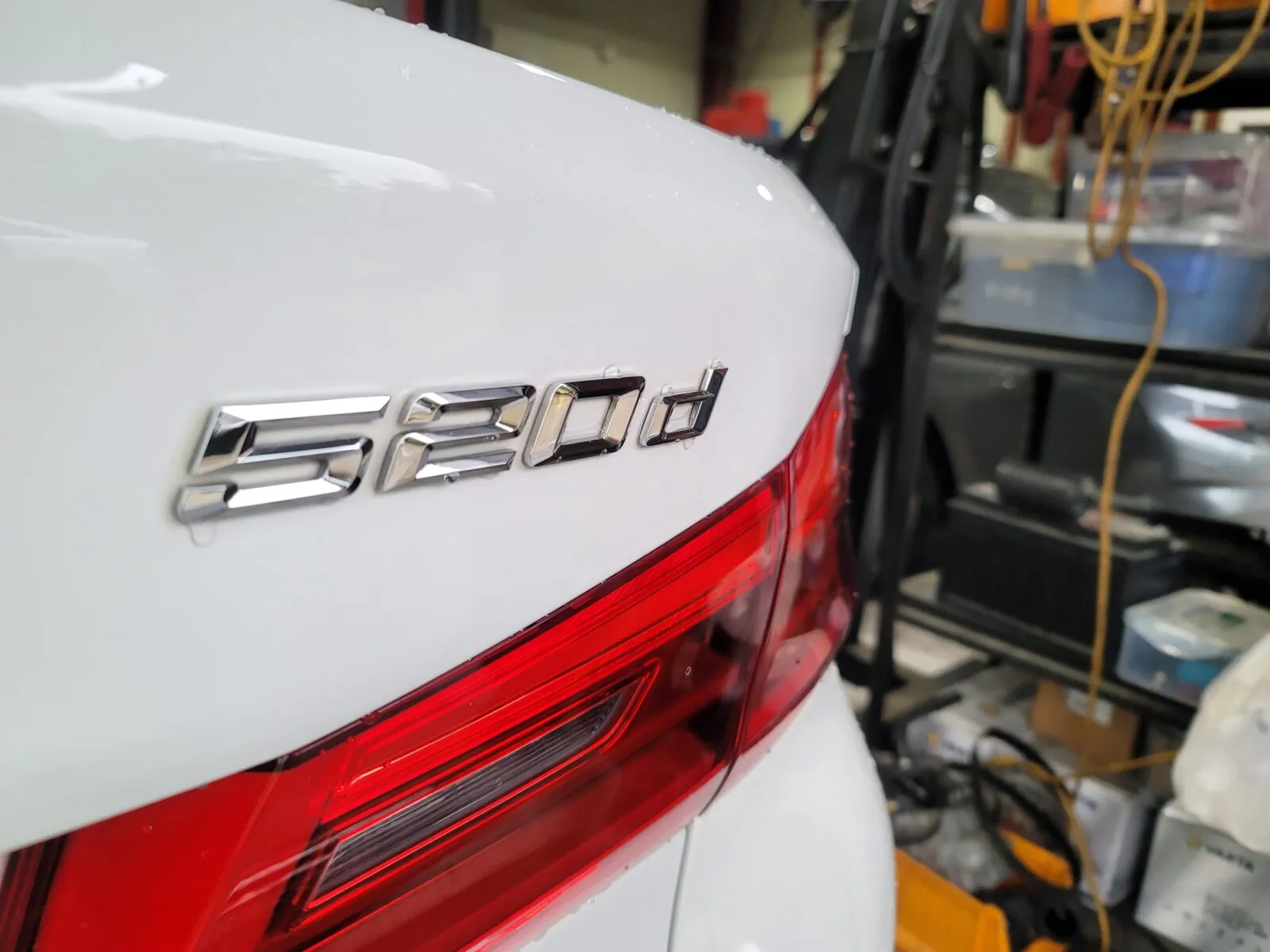

2019년식 BMW 520d 차량입니다.

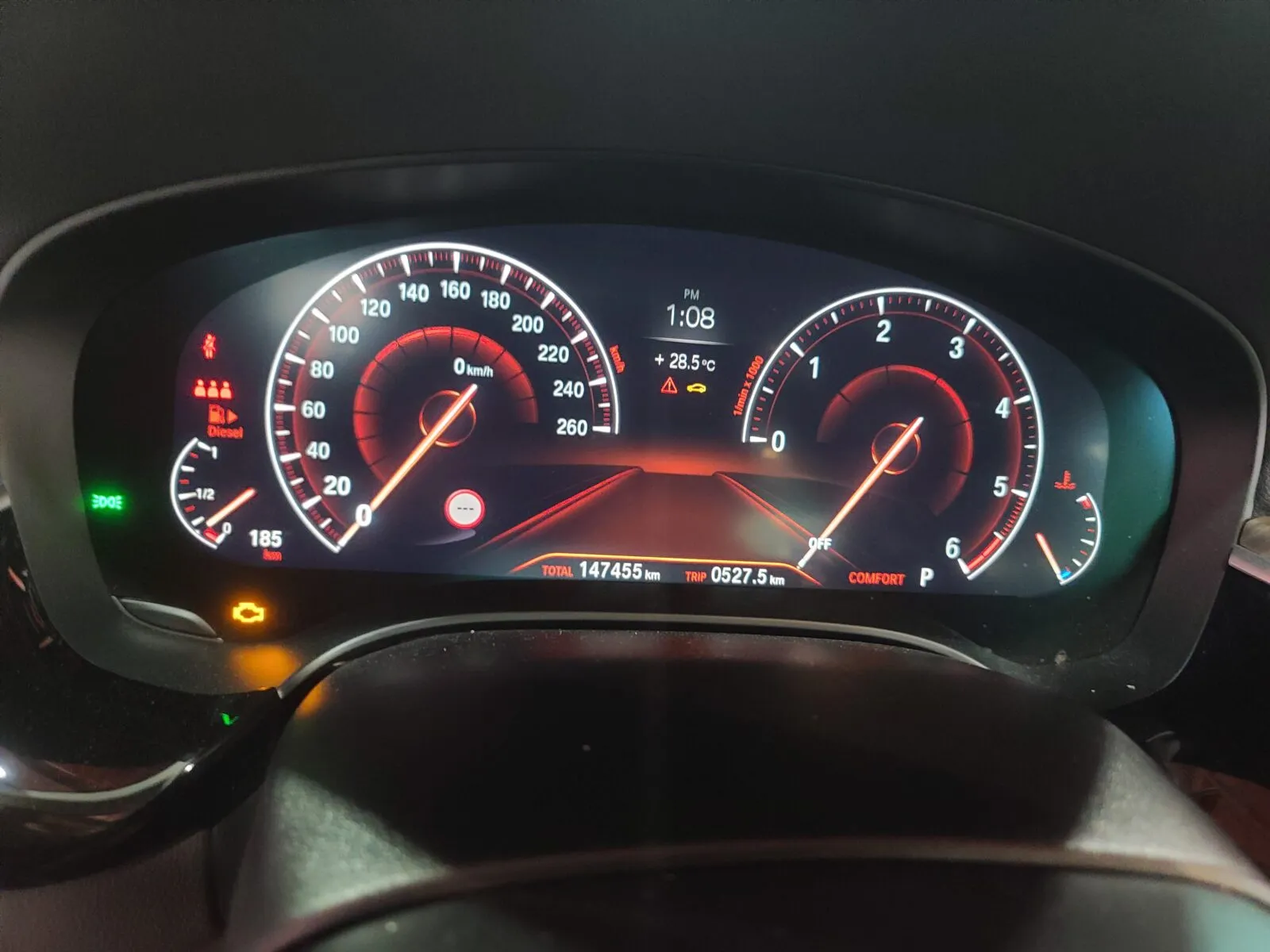

현재 계측되는 누적 주행거리는 147,000km 부근을 나타내고 있으며 차량 전반의 하드웨어와 저전원시스템 라인의 상태를 짚어나가는 정비를 시작하게 되죠.

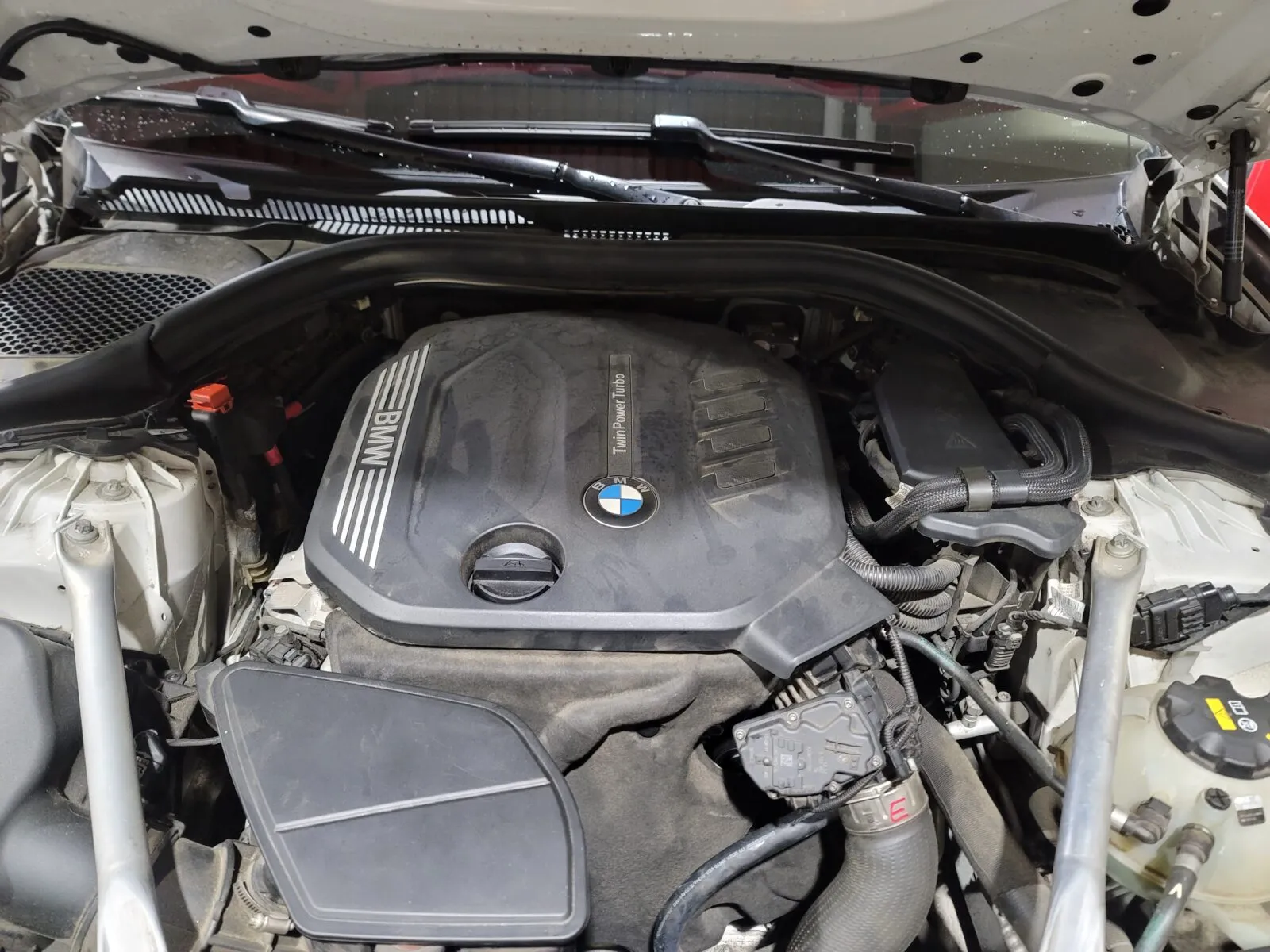

워크베이에 차량을 안착시킨 후 루틴이죠.

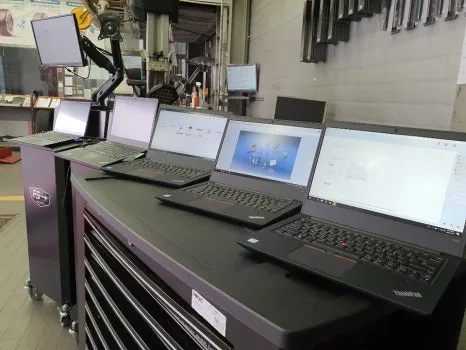

기초적인 컨디션 체크를 수행한 이후 정밀 분석을 위해 통신 장비를 연결합니다.

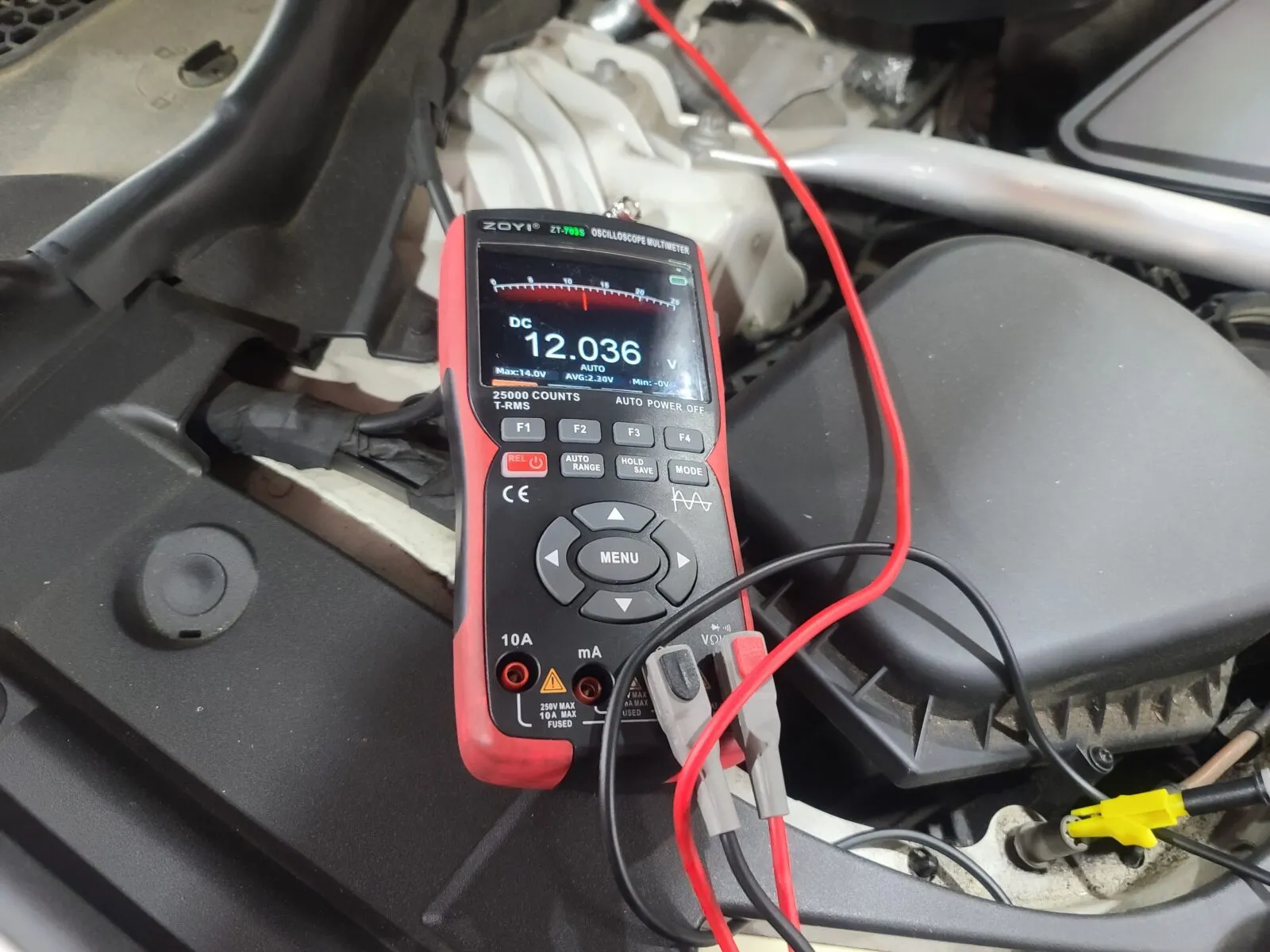

점검 결과 알터네이터가 엔진 회전을 통해 발생시켜야 할 정상적인 충전 전압이 전혀 검출되지 않으며
오직 차량 배터리가 머금고 있는 기본 잔류 전압만 인계되는 상태임이 확인되죠.

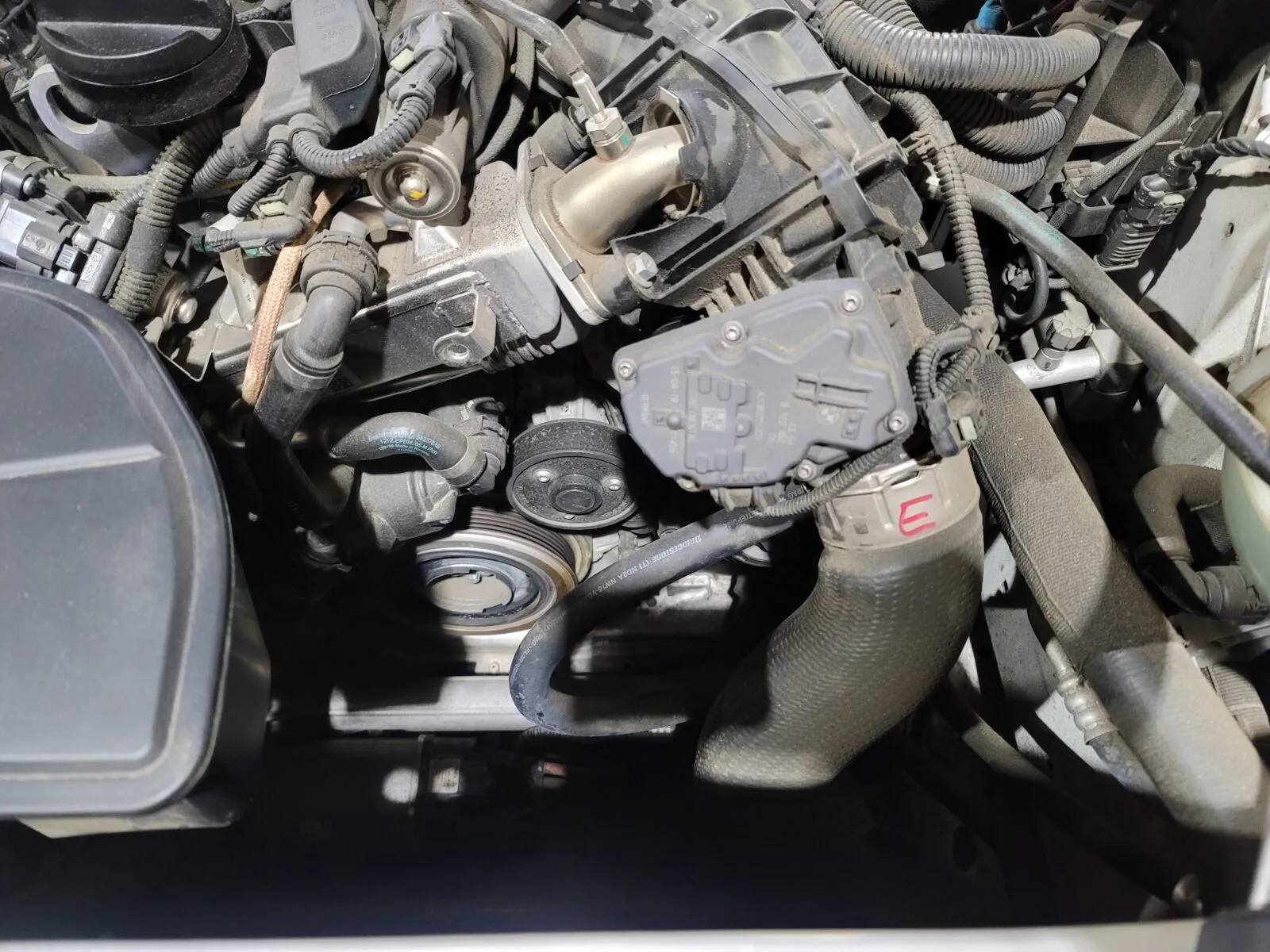

이에 따라 물리적인 구동 전달 계통의 하자를 의심하며 엔진룸 전면 하단부의 정밀 점검을 실시하게 됩니다.

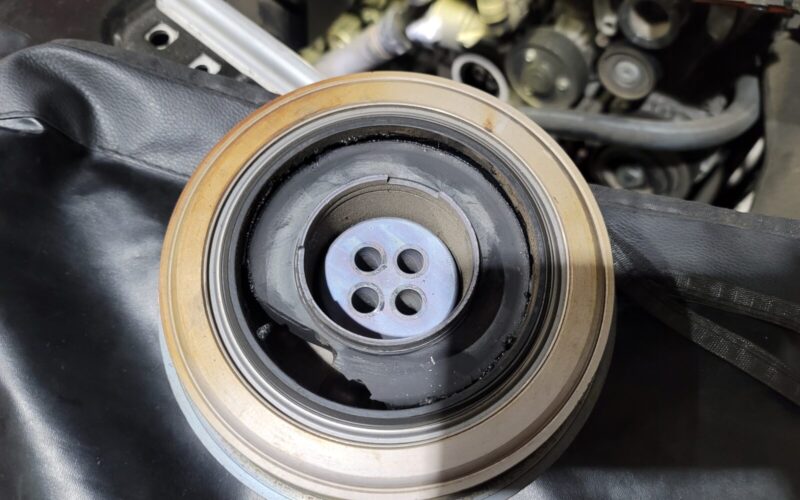

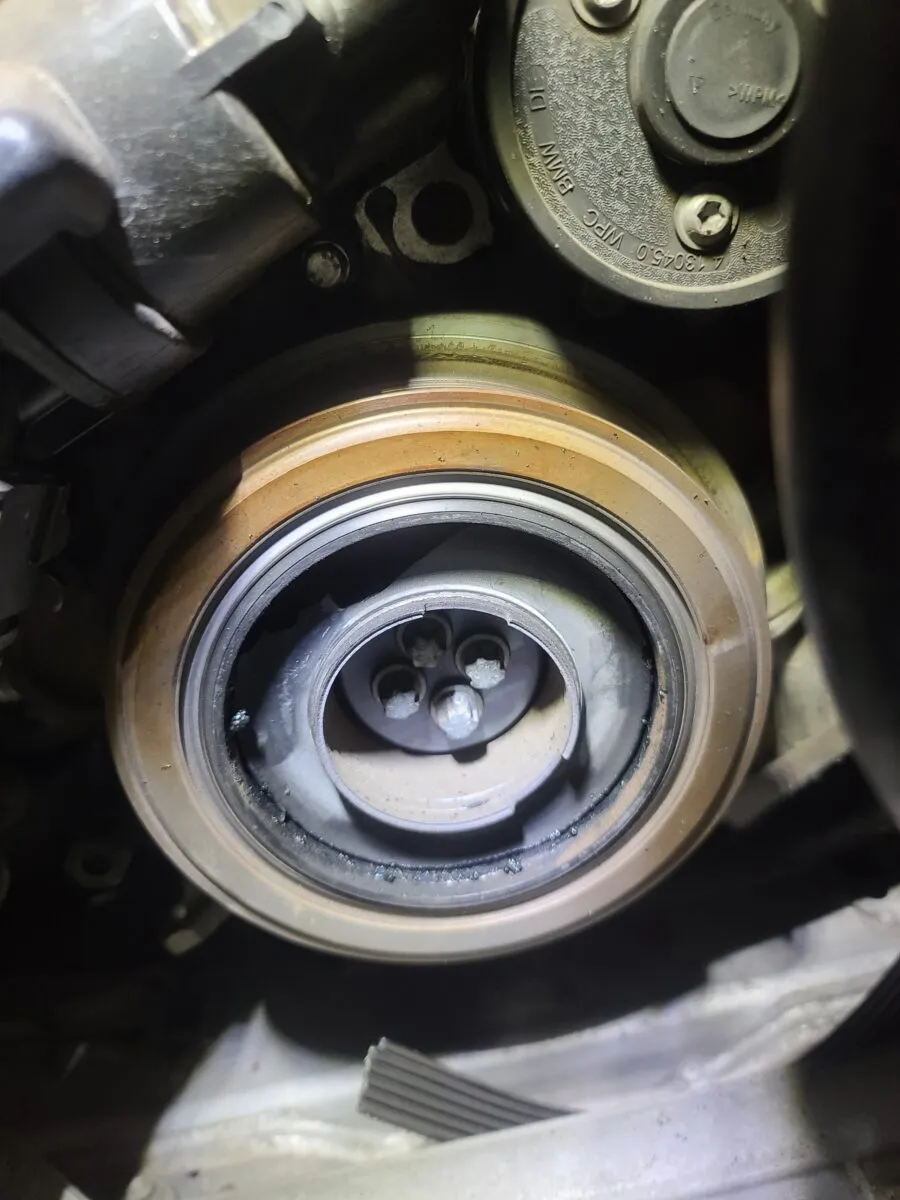

구동벨트 라인을 추적하며 실차 체크를 이어가던 중 크랭크축 전면에 조립되어 회전 동력을 분배하는 댐퍼풀리가 완전히 파손되어 있는 상태를 식별하게 됩니다.
풀리 내부의 고무 댐퍼 구조가 손상되면서 알터네이터 측으로 구동 벨트의 회전력이 전달되지 못했고 이로 인해 차량 전원 공급 시스템이 무력화되었던 것으로 판단됩니다.
이로써 전원 시스템 불량의 직접적인 원인을 명확하게 진단해 내고 차주분께 안내해 드린 뒤 부품 조달 절차를 밟아가게 됩니다.
차량이 생산된 이후 처음으로 교체 공정을 거치게 되는 노후된 댐퍼풀리와 겉벨트, 그리고 장력을 제어하는 텐션베어링 세트를 유럽 애프터마츠 브랜드 제품으로 오더를 진행합니다.
물류를 통해 신속하게 부품이 도착함에 따라 정비 레이아웃에 맞춰 인스톨 작업에 진입하게 되죠.
탈거 공간을 안전하게 확보하기 위해 엔진 상부에 위치한 흡기 매니폴드 모듈과 접지되어 있던 알터네이터를 순서대로 탈착하여 전면 공간을 개방합니다.

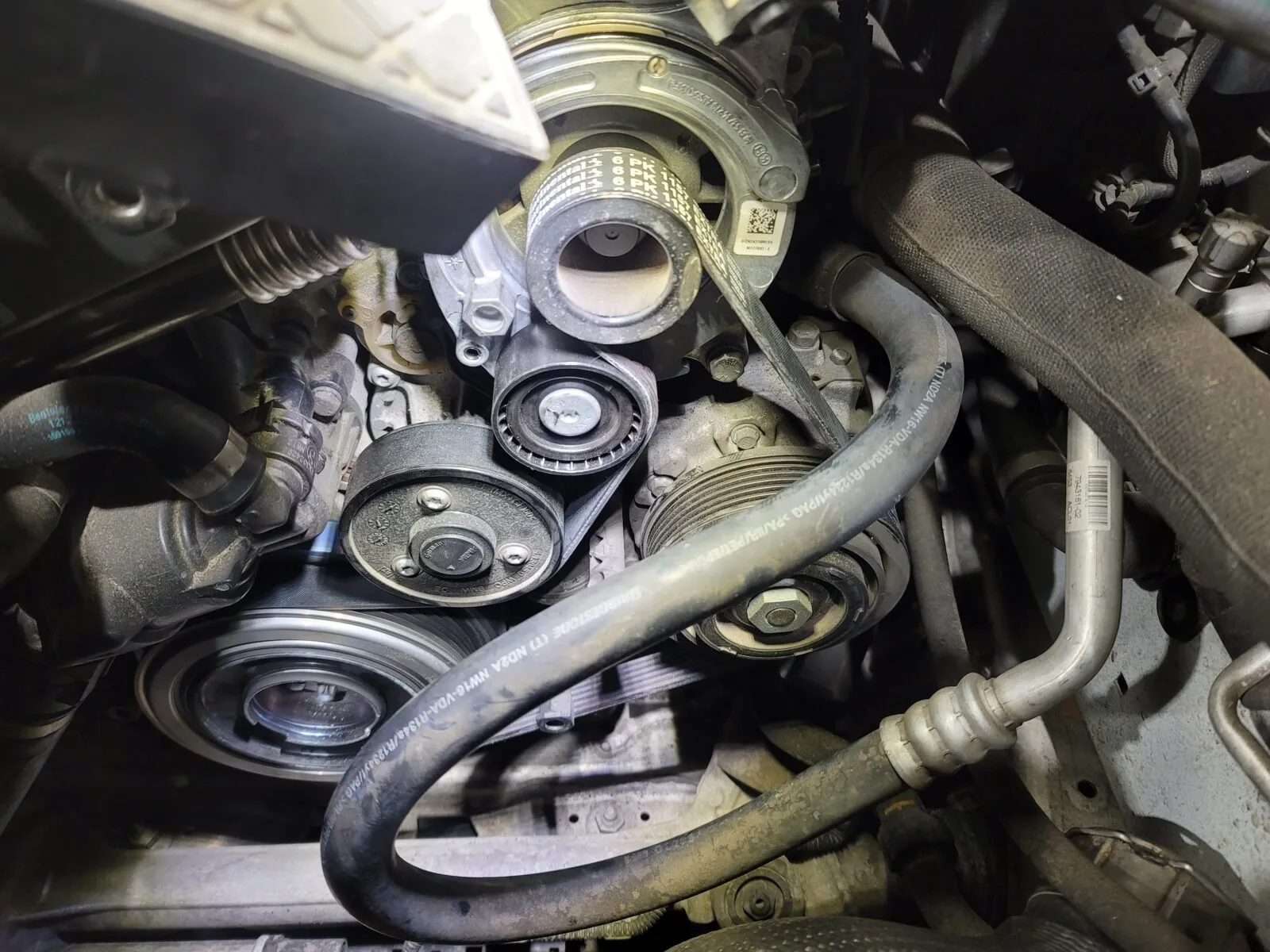

수명을 다하여 분리된 고품의 댐퍼풀리와 구동벨트 구성품들을 엔진 룸 내부에서 완전히 탈거해 냅니다.
새로 준비된 유럽산 댐퍼풀리를 크랭크축 장착면에 완벽히 밀착시킨 후 규정 체결 토크 값을 준수하여 고정하고 텐션베어링과 구동벨트를 정확한 경로대로 조립하게 되죠.
정밀한 인스톨 과정을 매듭지은 후 탈거했던 주변부 파츠들을 분해의 역순으로 꼼꼼하게 다시 결합하여 조립 공정을 마칩니다.

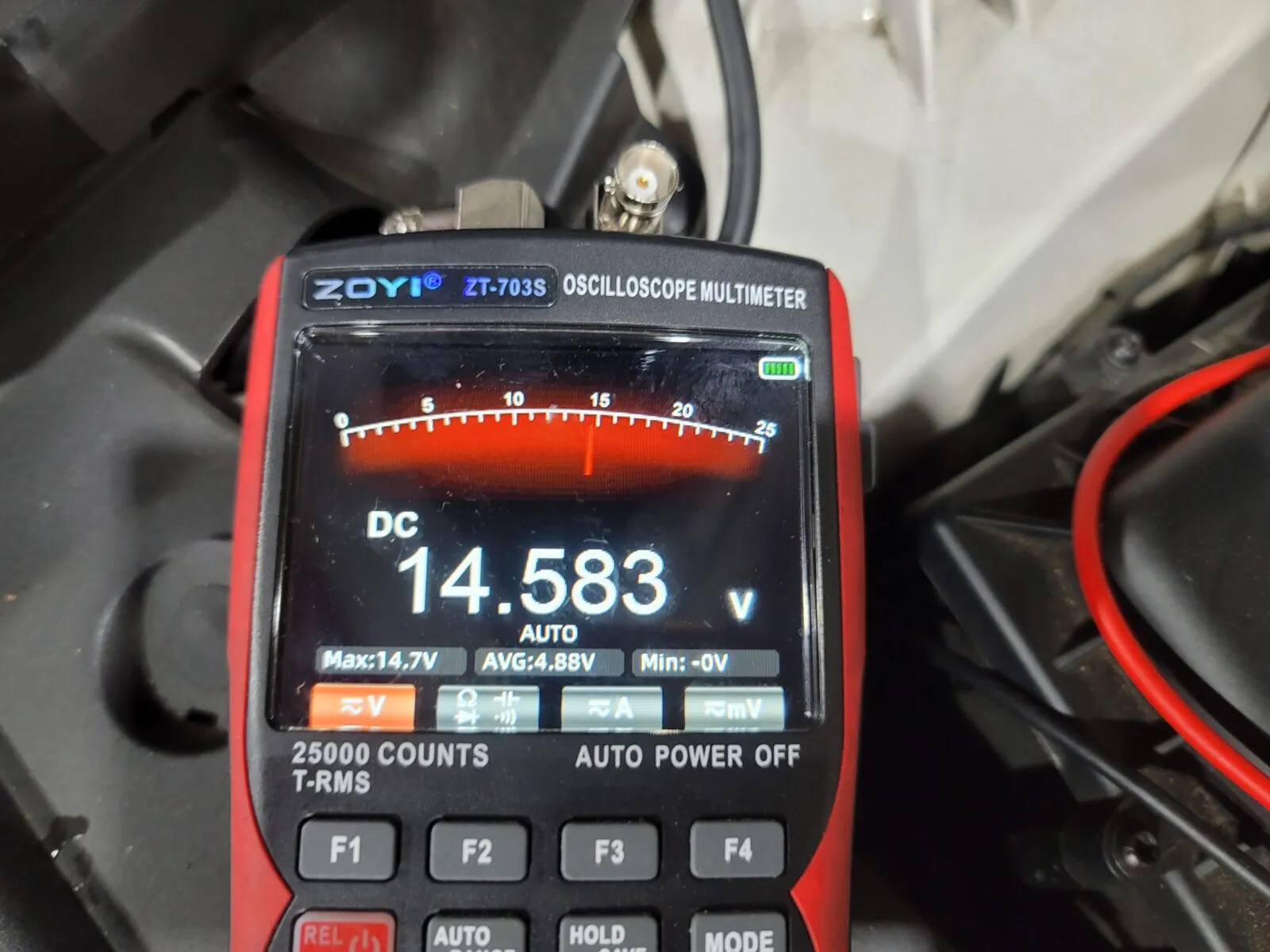

정비 배치를 끝낸 후 다시금 엔진 시동 상태에서의 충전 시스템 활성화를 지켜보게 됩니다.
알터네이터가 구동력을 원활히 전달받아 기준치에 부합하는 안정적인 충전 전압을 매끄럽게 밀어내고 있음이 확인되죠.

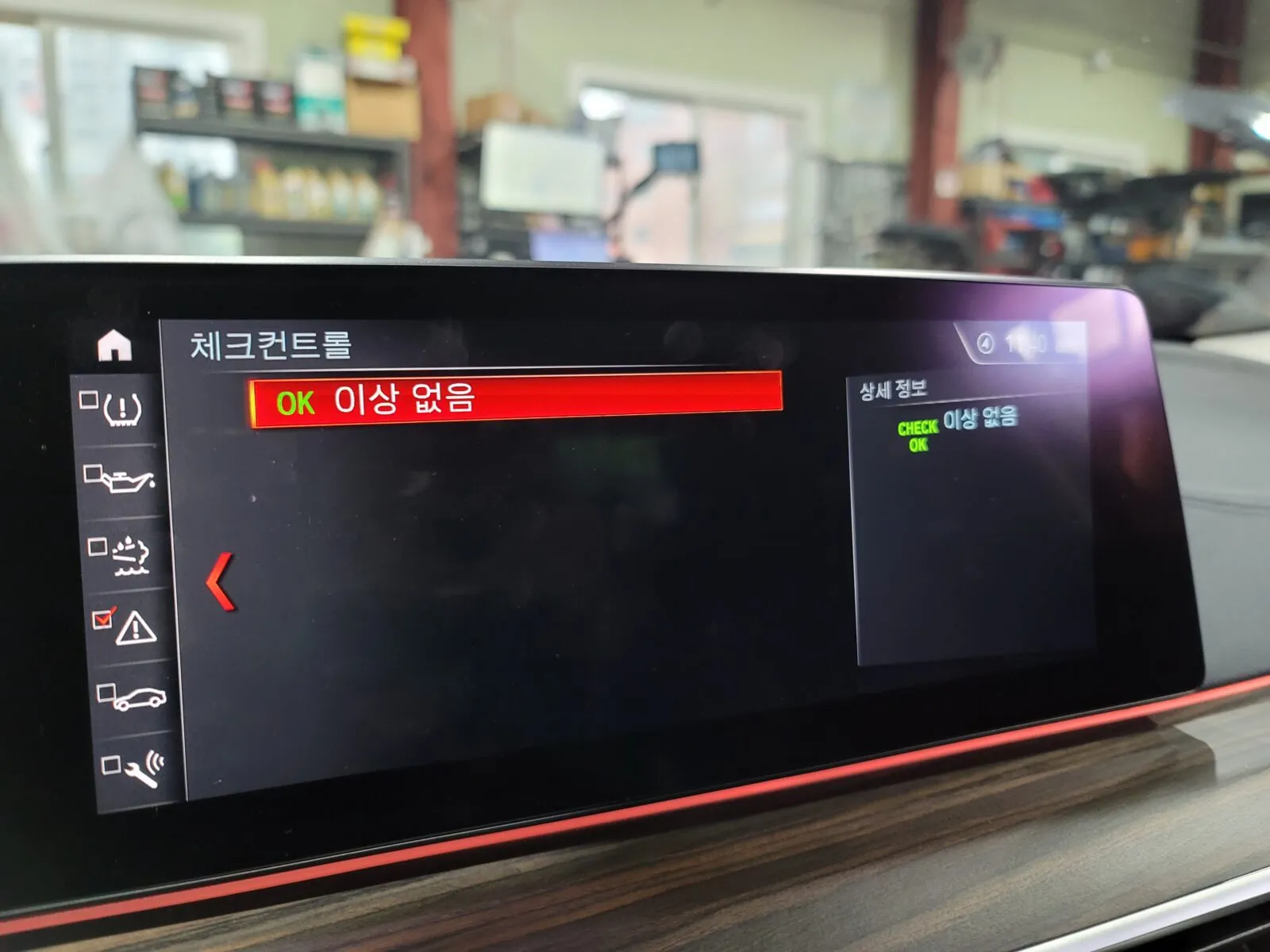

계기판을 어지럽히던 전원 경고등 문구 역시 말끔히 사라지며 전기적인 트러블 정비는 성공적으로 정리되는 듯싶군요.

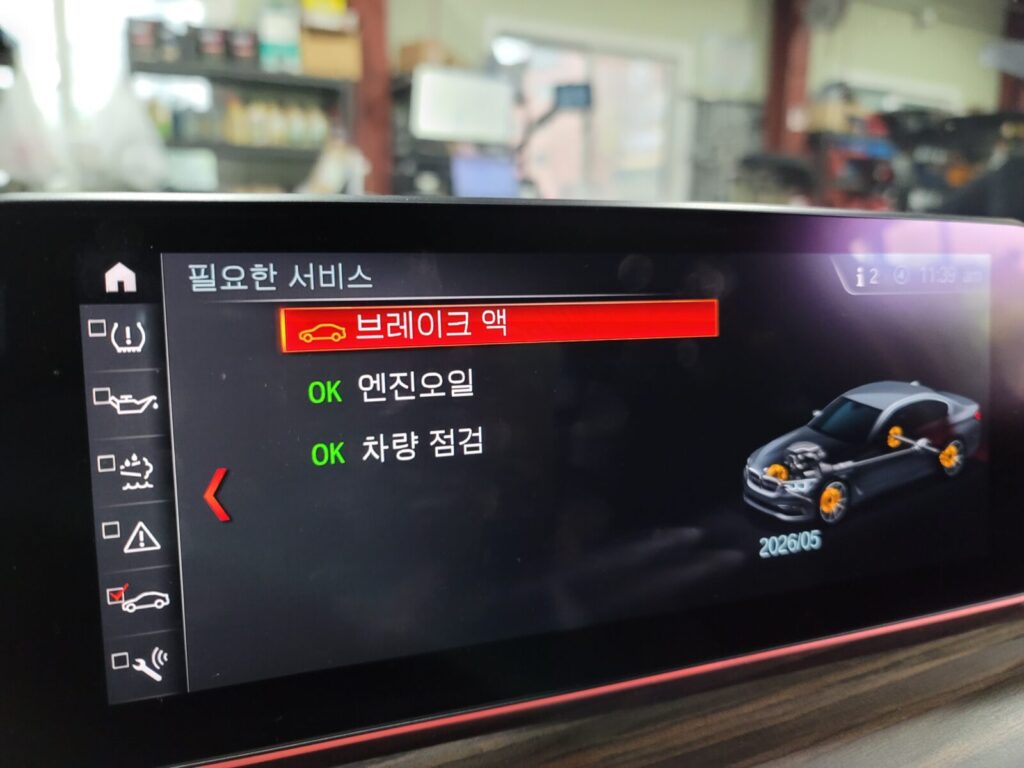

다음 정비 코스로 주기가 경과된 브레이크액 교환 메인터넌스를 신속하게 이어갑니다.

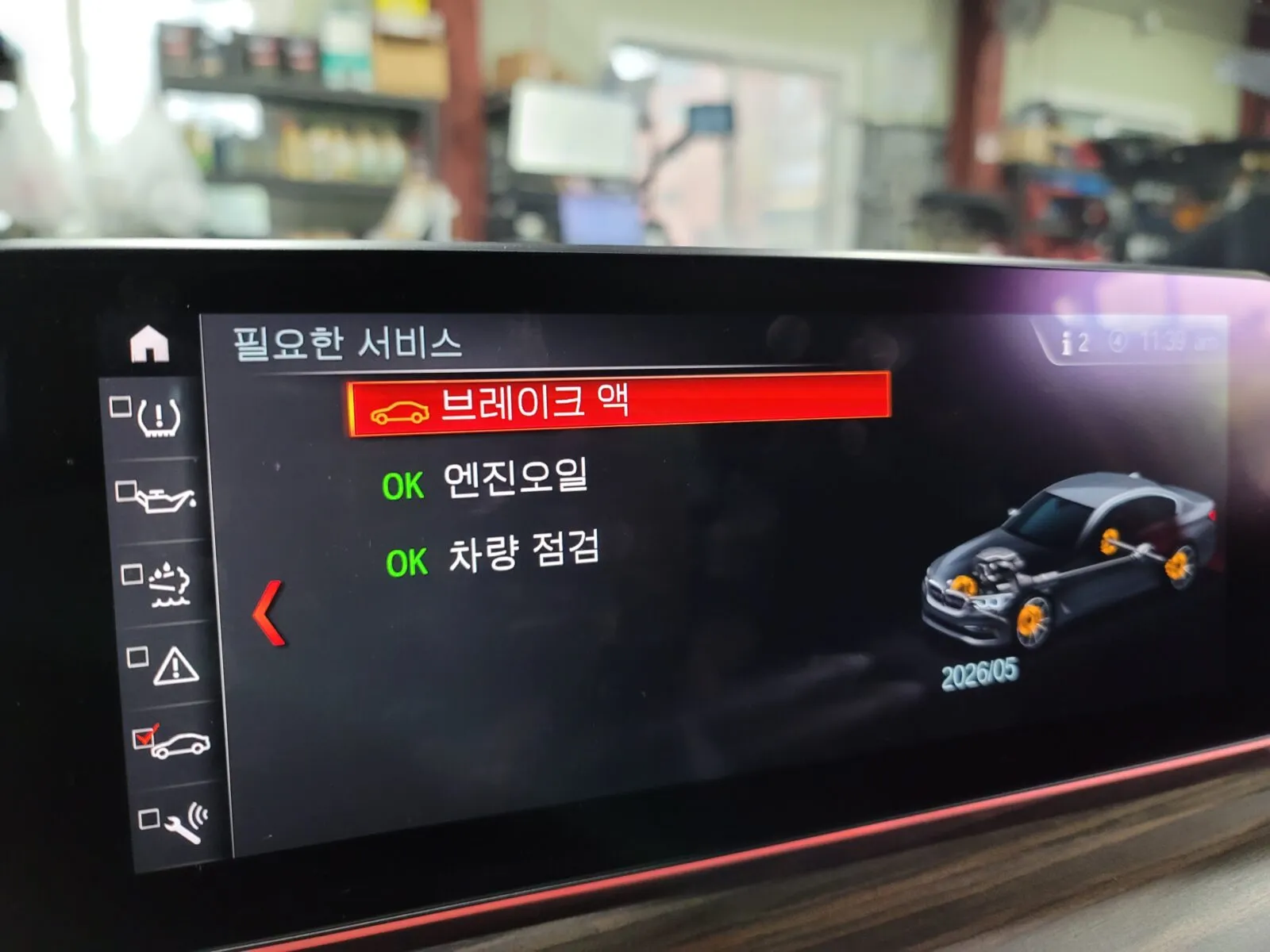

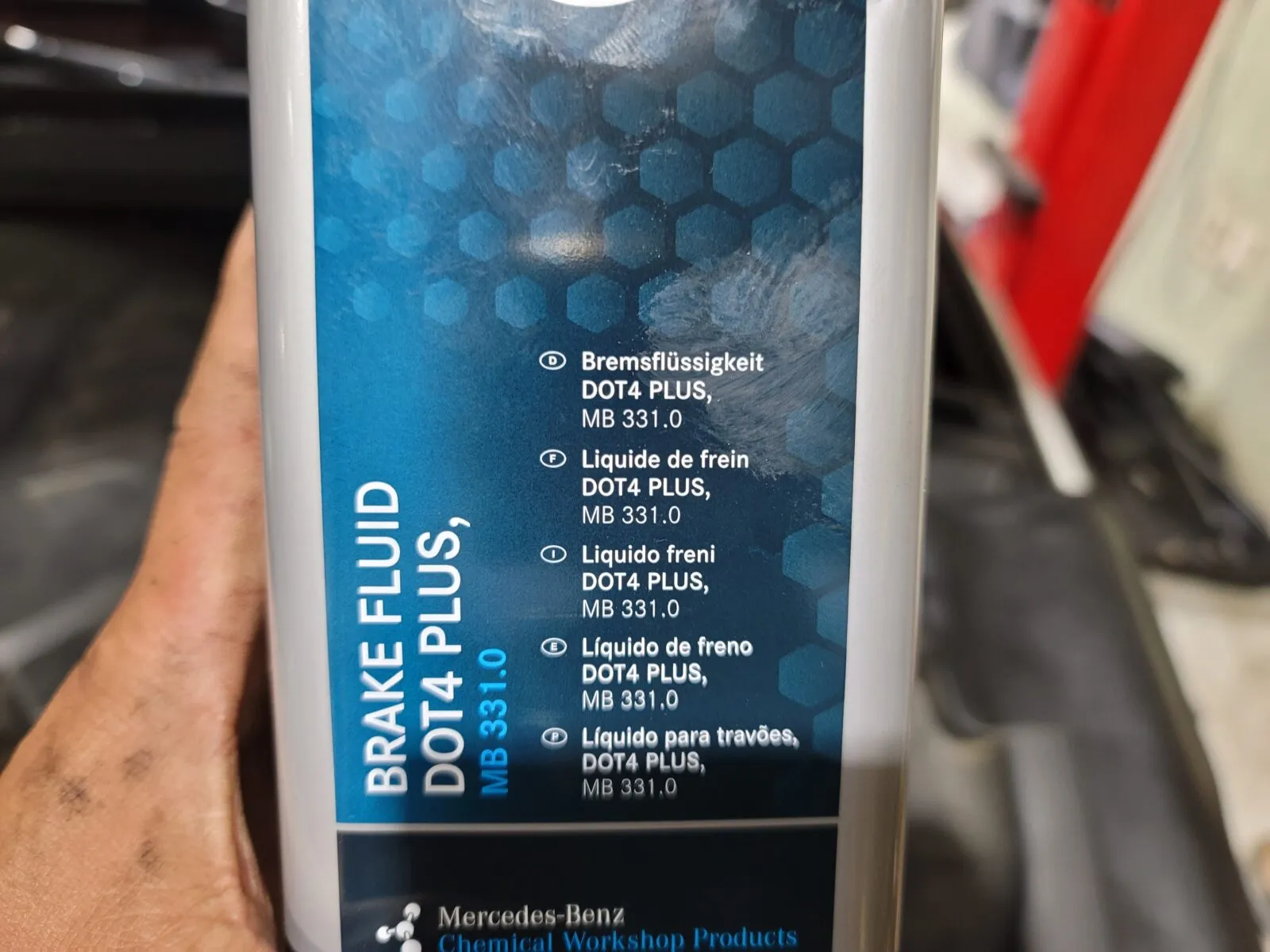

해당 정비에 사용될 윤활유는 높은 기온과 가혹한 제동 조건에서도 뛰어난 내구성을 보장하는 벤츠 정품 DOT4+ 스펙의 고성능 브레이크액으로 채택하여 전용 교환기에 세팅합니다.

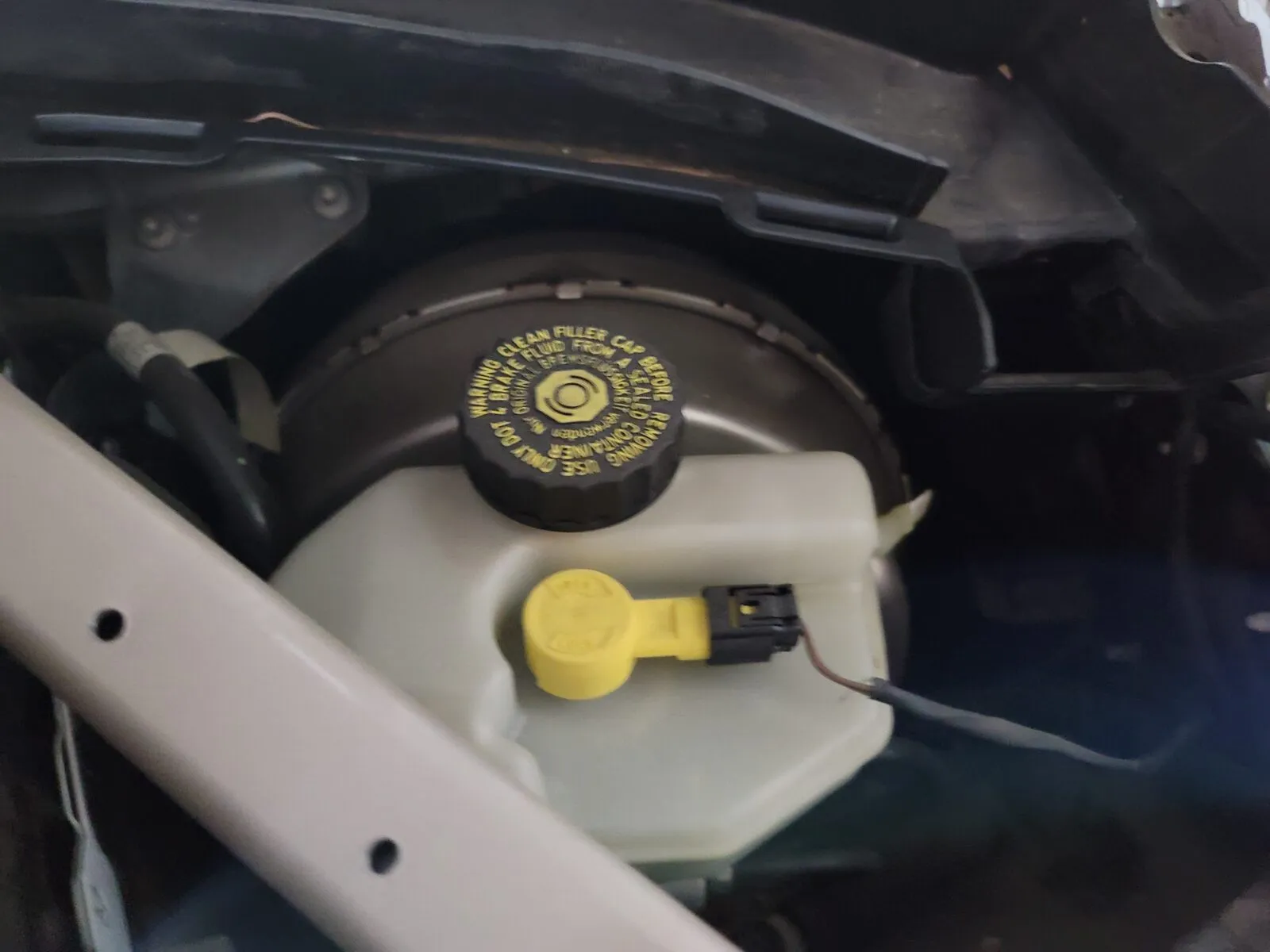

리저버 탱크 내부의 기존 불순 오일을 흡입하여 비워낸 후 네 바퀴의 캘리퍼 라인마다 장비를 이용한 맥동식 압송 배출 정비를 전개하여 유압 라인 내부의 수분과 잔류 기포를 완벽하게 밀어내며 신유로 가득 채우게 되죠.

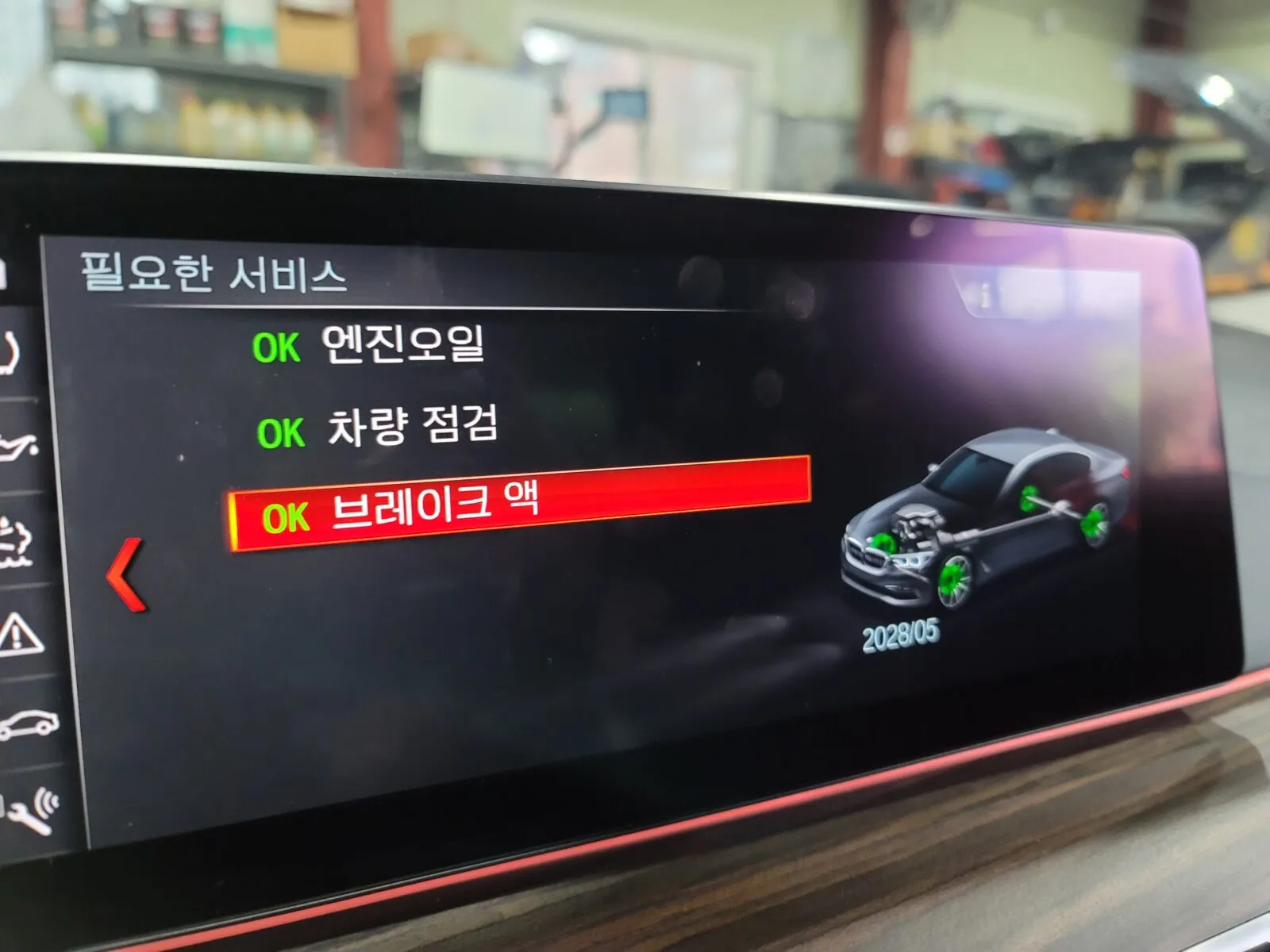

오일 레벨링을 기준선에 정확히 맞춰 완료한 다음 진단기를 활용해 브레이크 오일 서비스 주기 리셋 항목까지 깔끔하게 매듭을 짓습니다.
모든 물리적 정비와 전자적 세팅을 완수하고 차량의 최종 작동 메커니즘을 확인하기 위해 로드 테스트 주행을 담담하게 실행합니다.
제동 제어계통의 훌륭한 답력과 알터네이터의 연속적인 발전 효율을 가시적으로 재확인한 후
차량은 최상의 안정적인 컨디션으로 정비소 워크베이를 빠져나와 출고 대기 상태를 맞이하게 됩니다.
바쁜 일정에도 찾아주셔서 고맙습니다.
언제나 안전운전입니다.
모터 리페어
FAQ
Q. BMW 520d 차량의 댐퍼풀리가 파손되면 어떤 전조증상이 나타나나요?
A. 댐퍼풀리가 파손되기 직전에는 엔진 하부에서 “퍼덕퍼덕” 하거나 “찌리릭” 하는 비정상적인 벨트 소음 및 진동이 심해질 수 있습니다.
고무 부위가 완전히 이탈하여 파손되는 순간에는 본 차량처럼 계기판에 배터리 충전 경고등이 즉시 점등되며,
핸들이 갑자기 무거워지는 조향 불량 현상이나 냉각수 펌프 구동 중단으로 인한 엔진 과열 증상이 동반될 수 있으므로 즉시 운행을 멈추고 견인 입고해야 합니다.
Q. 브레이크액을 교환할 때 벤츠 정품 스펙 오일을 사용해도 문제가 없나요?
A. 전혀 문제없습니다. 벤츠 정품 DOT4+ 브레이크액은 독일 명차 규격을 완벽하게 충족하며 일반적인 DOT4 규격보다 끓는점이 높고 저온 점도 특성이 우수하여
BMW 차량의 ABS 및 DSC(자세제어장치) 모듈과도 완벽한 호환성을 보여줍니다.
브랜드 브랜딩을 넘어 뛰어난 제동 안정성을 확보할 수 있는 검증된 케미컬 제품입니다.
Q. 댐퍼풀리와 구동벨트를 교환할 때 텐션베어링까지 세트로 교환해야 하는 이유는 무엇인가요?
A. 구동벨트 시스템을 구성하는 벨트, 댐퍼풀리, 텐션베어링은 동일한 시간 동안 회전하며 함께 노후화되는 소모품입니다.
댐퍼풀리만 교환하고 장력을 조절해 주는 텐션베어링을 재사용할 경우 베어링 내부 그리스 마름으로 인한 소음이 재발하거나 벨트의 장력이 일정하게 유지되지 않아
새로 장착한 벨트가 조기에 마모될 수 있으므로 반드시 한 세트로 일괄 교환하는 공정이 물리적으로 올바른 정비 방향입니다.
