안녕하세요?
동탄 수입차 전문정비 모터 리페어입니다.

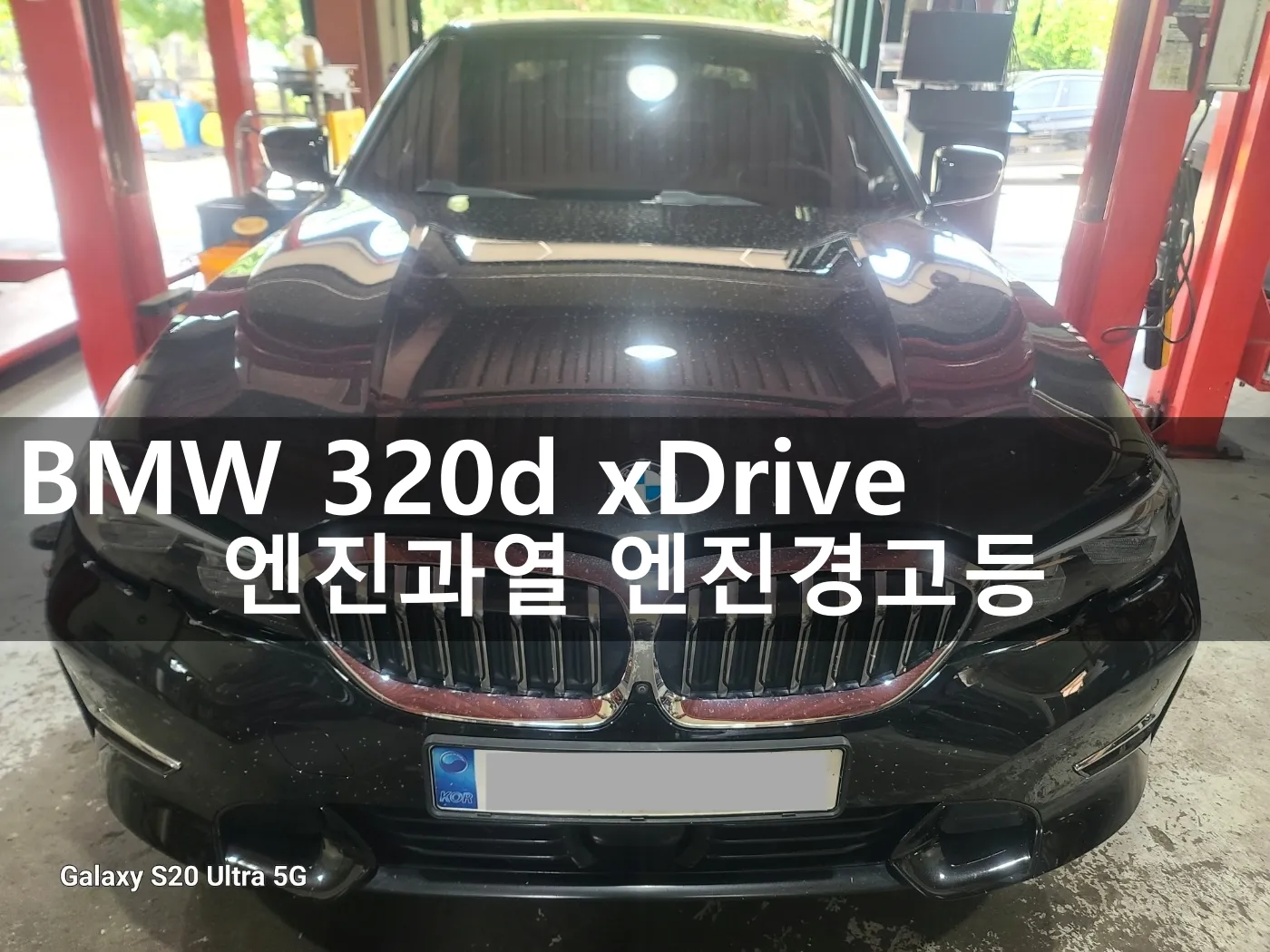

운행 중 엔진 온도가 이상 오르는 과열 증상과 함께 엔진경고등이 점등되어 견인차로 입고된

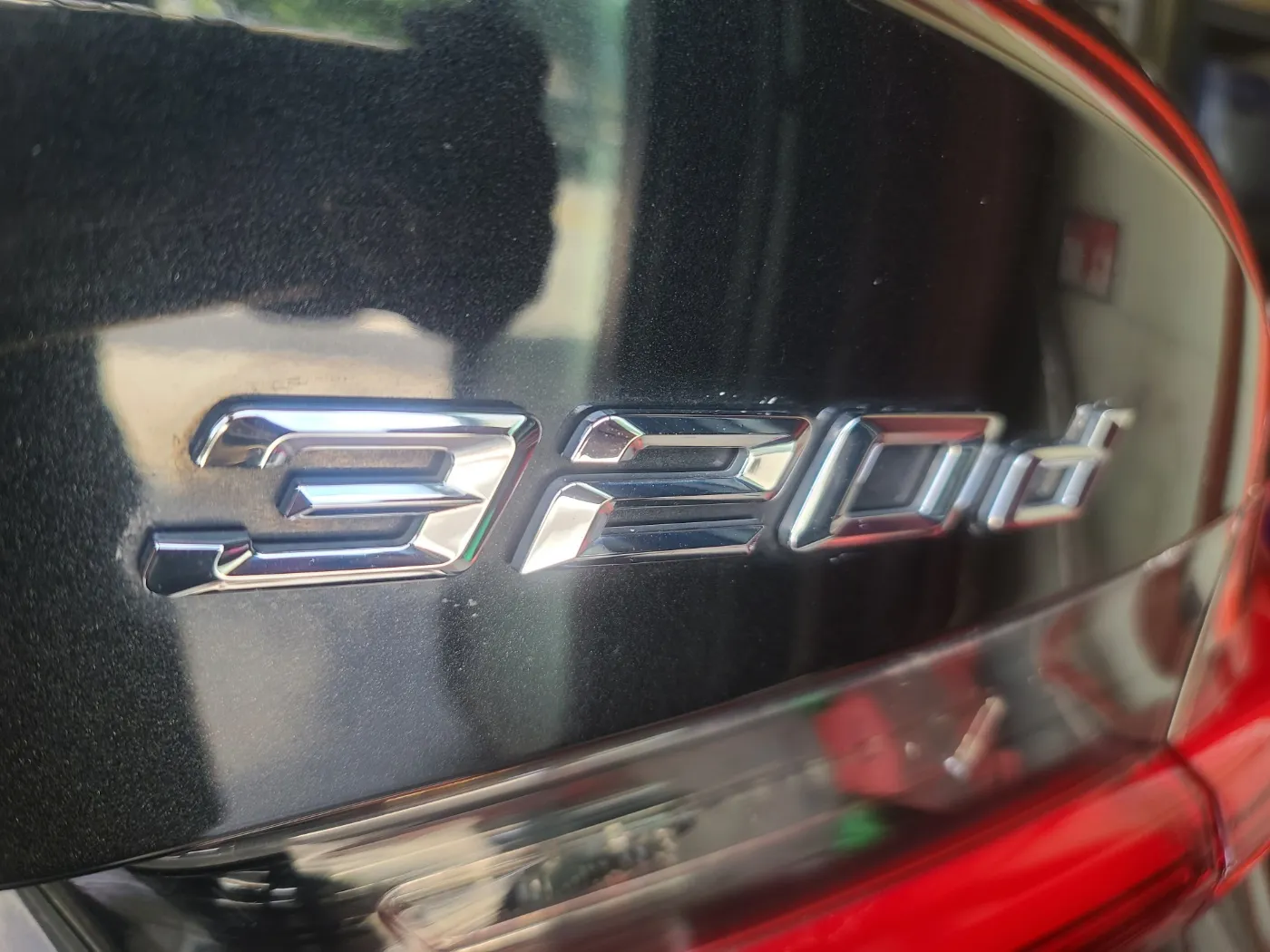

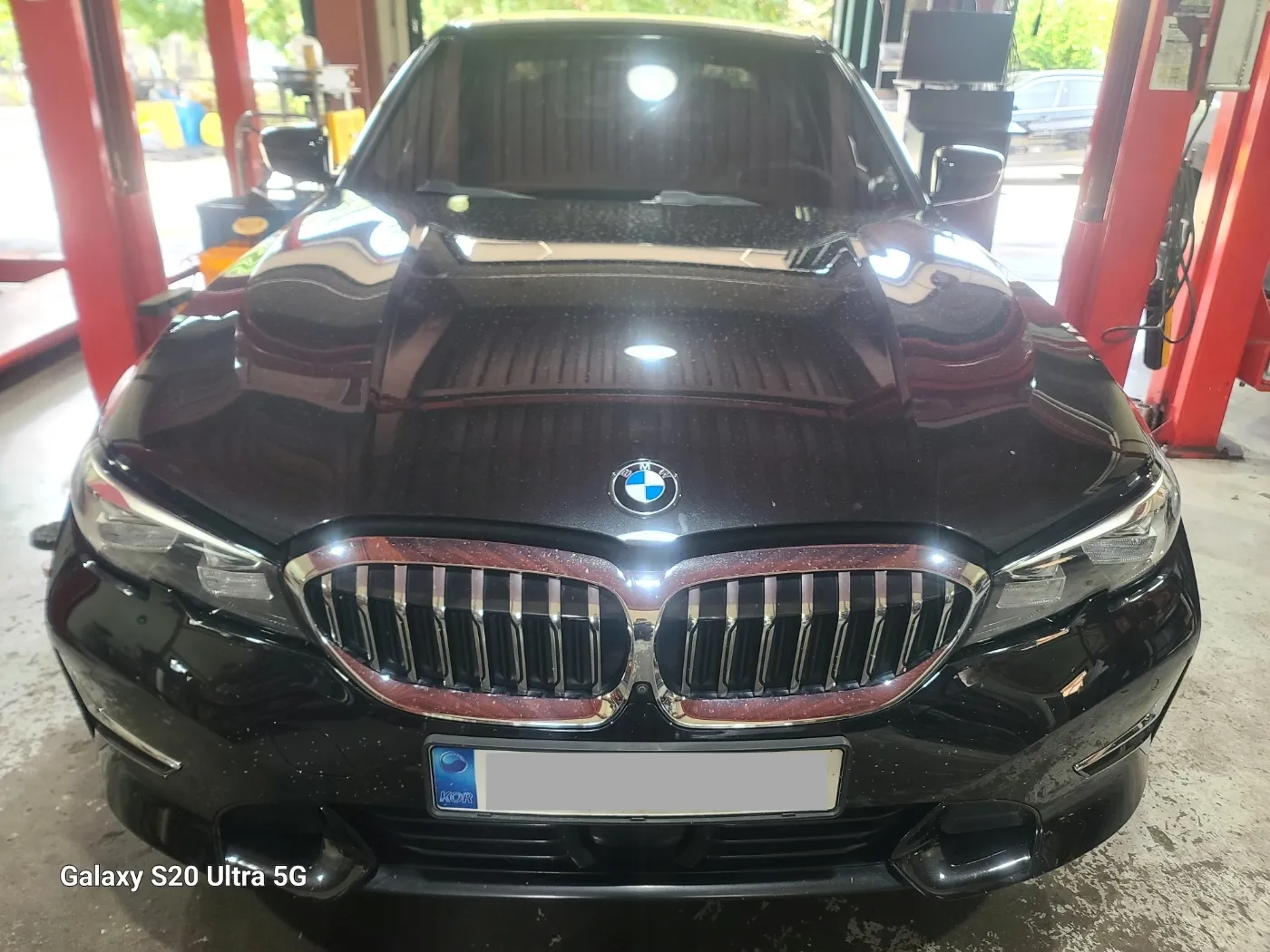

BMW 320d 차량이 정비를 위해 배정되었습니다.

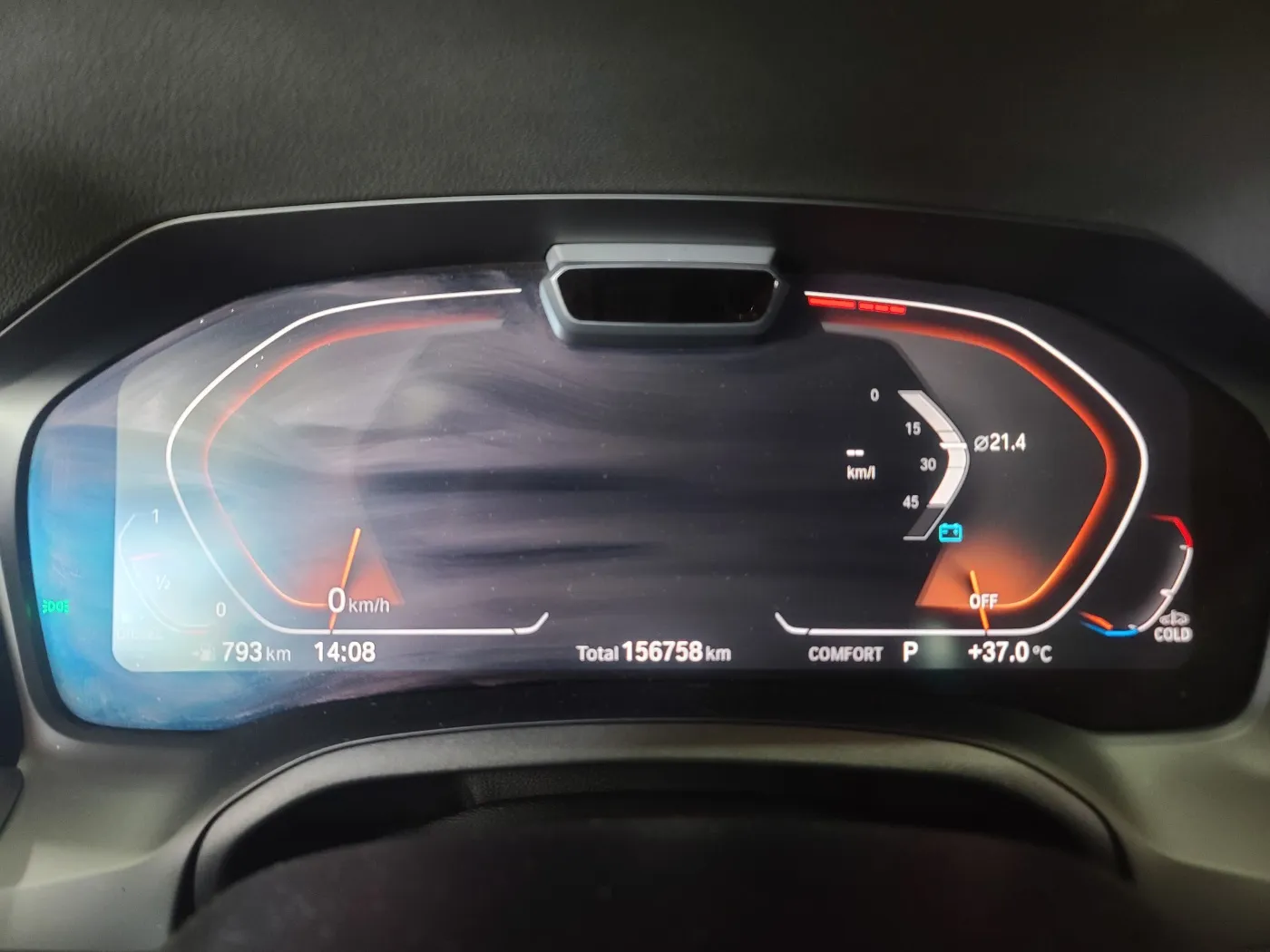

2021년식 모델로 현재 계기판상 누적 주행거리는 156,000km를 기록하고 있군요.
주행 중 출력 저하를 초래하는 과급압력저하 문제와 냉각수 오버히트 현상이 동시에 나타나며 긴급 입고된 상황입니다.
차 키를 전달받고 차주분의 전달 사항을 확인한 후 즉시 점검 공정에 들어가게 되죠.

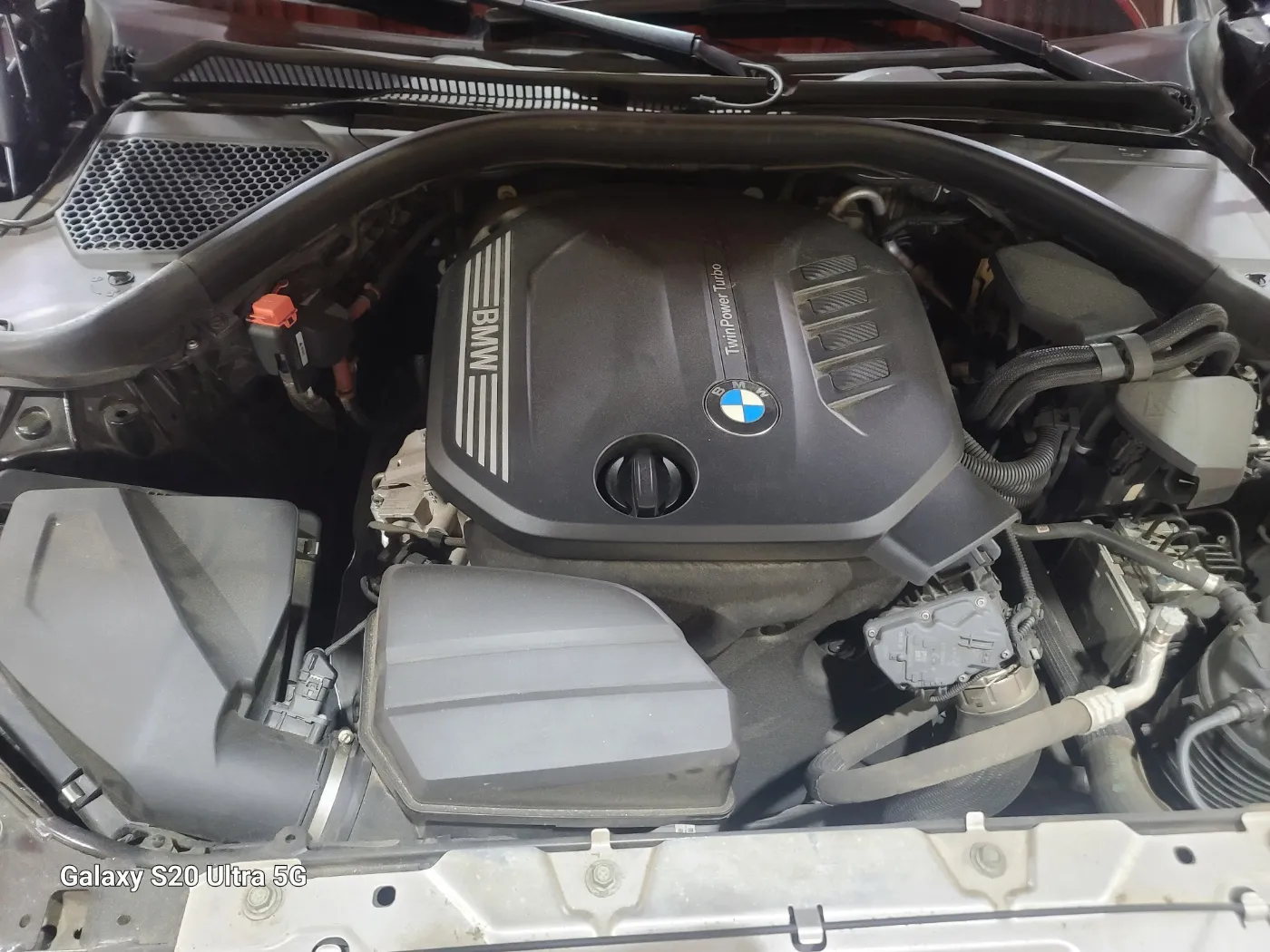

워크베이에 차량을 안착시킨 후 루틴이죠. 기본 데이터 수집과 함께 차분하게 파워트레인 전반의 컨디션을 측정하게 됩니다.
BMW 디젤 파워트레인에서는 노후화에 따른 워터펌프 쿨런트 유출과 열교환기 기능 저하가 엔진 오버히트를 유발하는 다발생 요소로 자주 지목되곤 하죠.
여기에 흡기 관로 부품의 노후화 인한 압력 누출까지 겹쳐진 상태입니다.

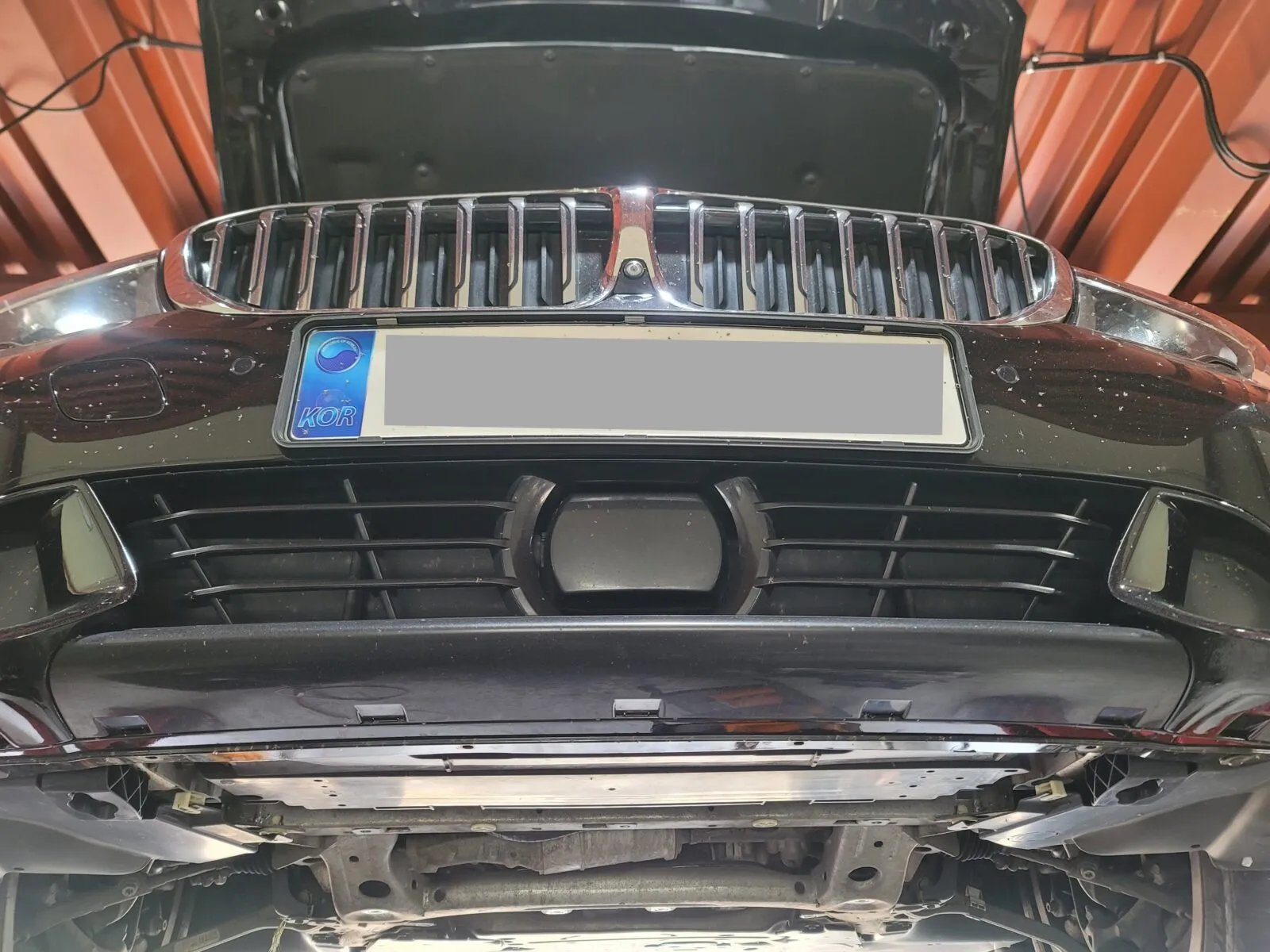

엔진룸을 열고 외관상의 누출 흔적과 주변 구조물의 상태를 체크해 나갑니다.

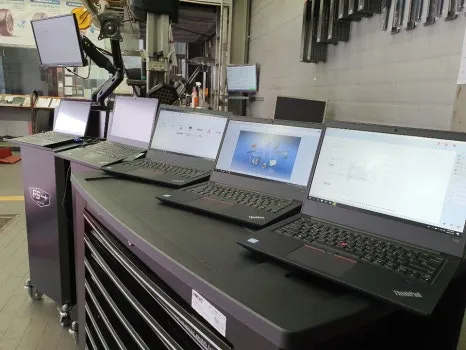

시스템 장비를 시스템에 접속시켜 고장 메커니즘을 정밀하게 분석하게 되죠.
스캔 데이터 분석 결과 수온 제어 관련 이상 코드와 더불어 흡기계통 유출에 따른 과급압력저하 고장 기록이 명확하게 포착되는군요.

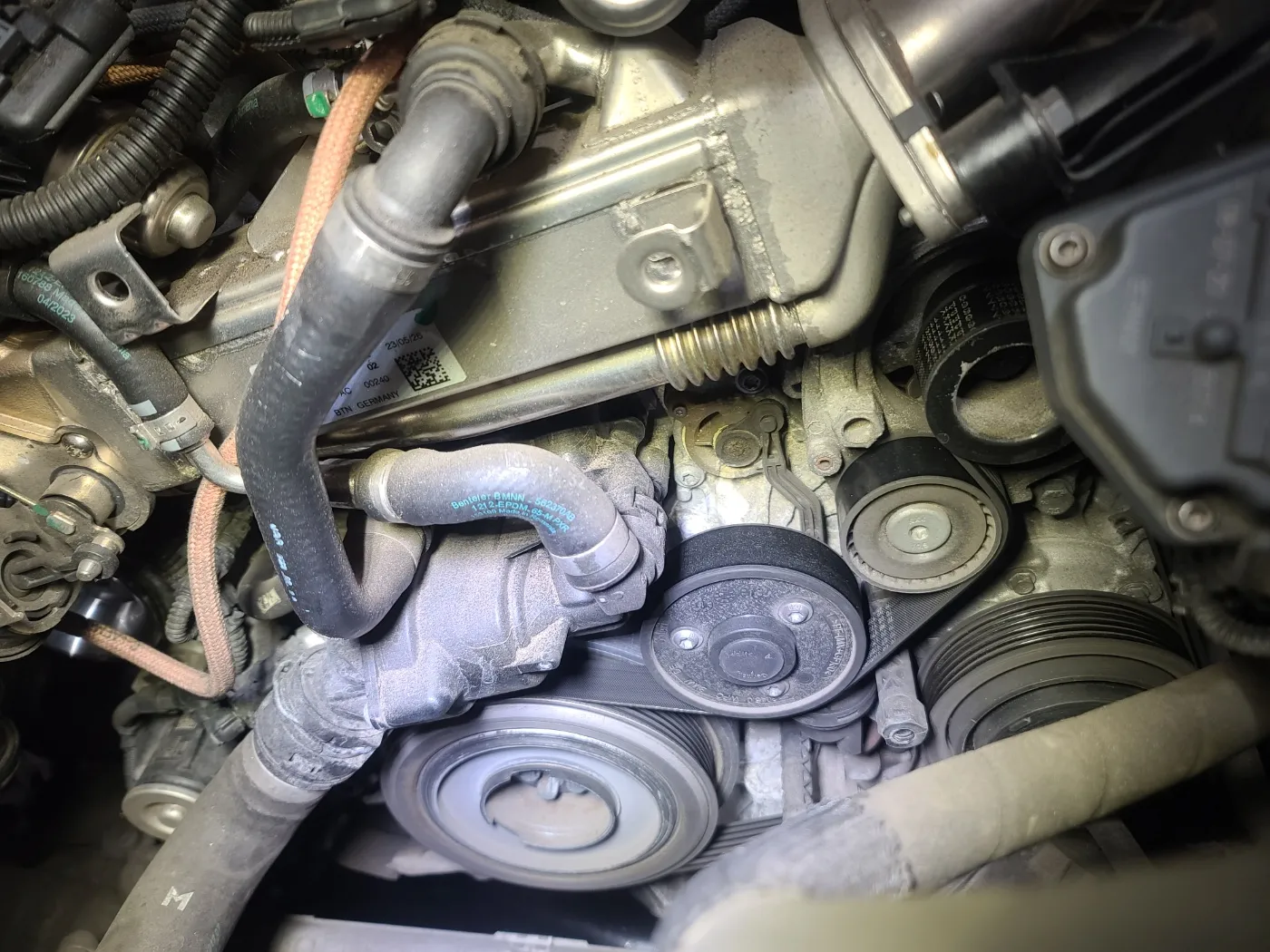

차량을 리프팅하고 하부 언더커버를 제거한 뒤 냉각수 이동 라인과 터보차저 연결 관로를 차근차근 추적하게 됩니다.
확인 결과 워터펌프 결합 부위 주변에서 냉각수 유출 흔적이 또렷하게 식별되는 상황이군요.
아울러 대표적인 다발생 부위인 열교환기 내부 밸브 고착 및 제어 불능 상태가 확인되어 오버히트 증상을 심화시킨 것으로 판단됩니다.

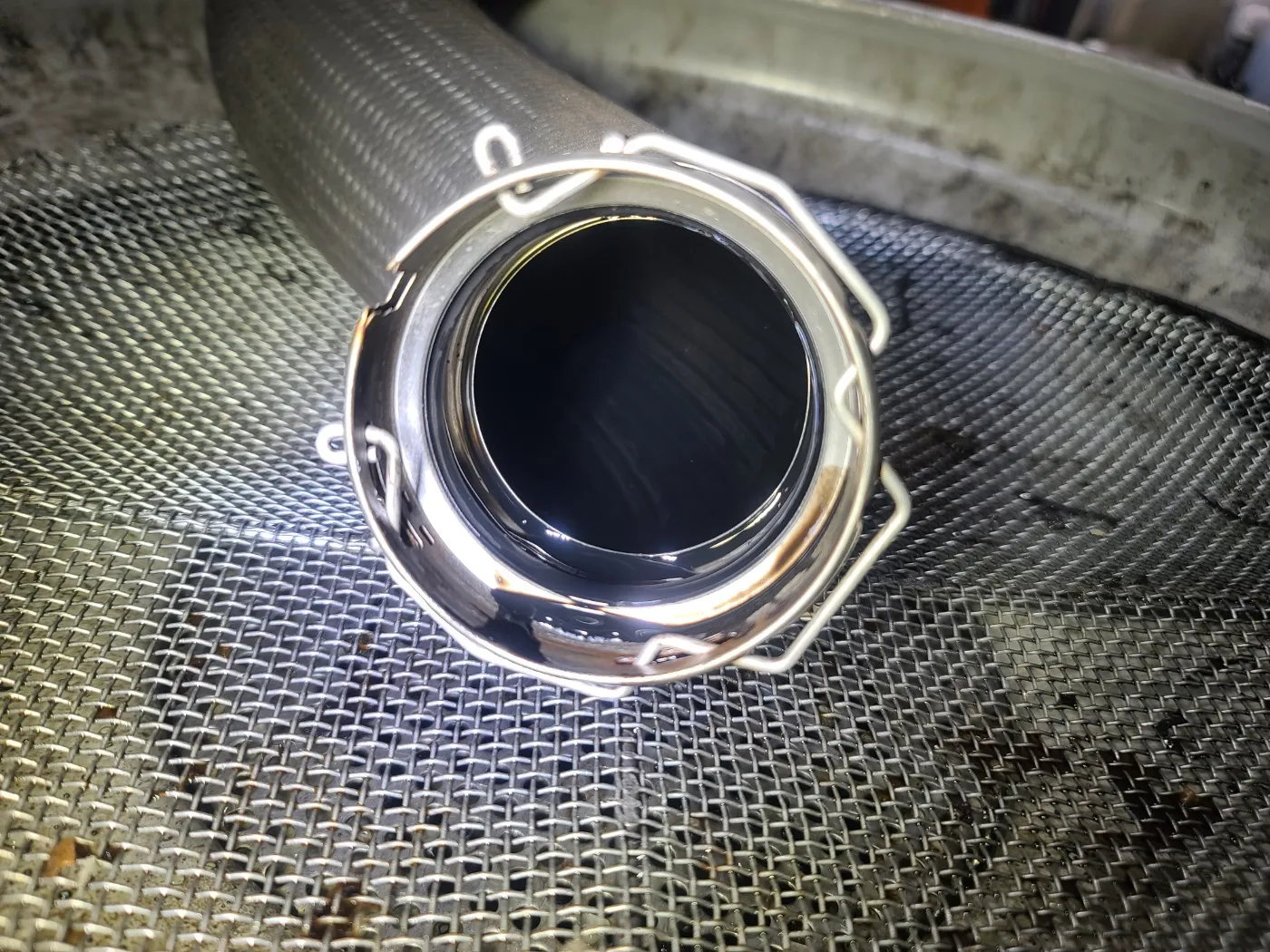

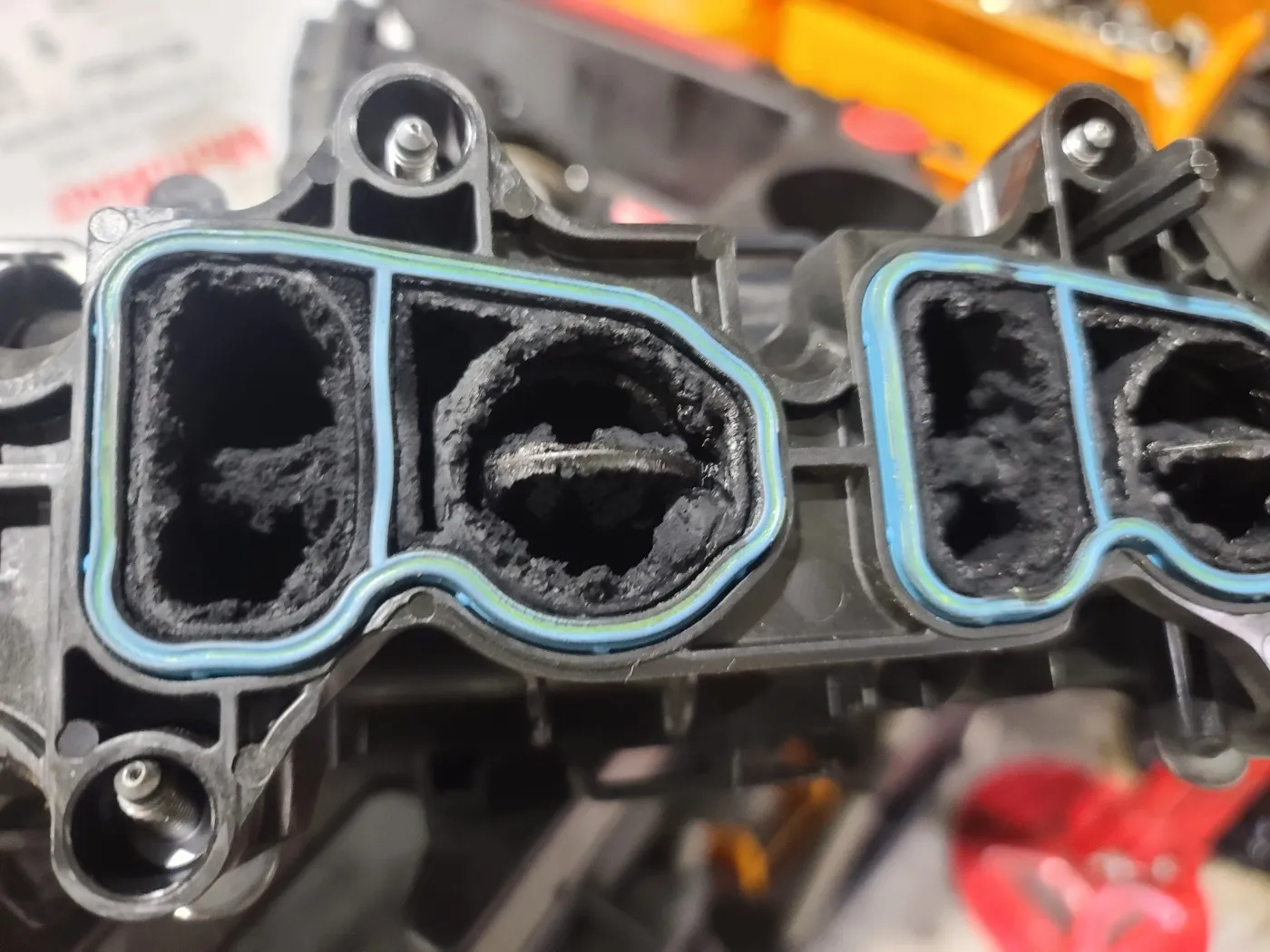

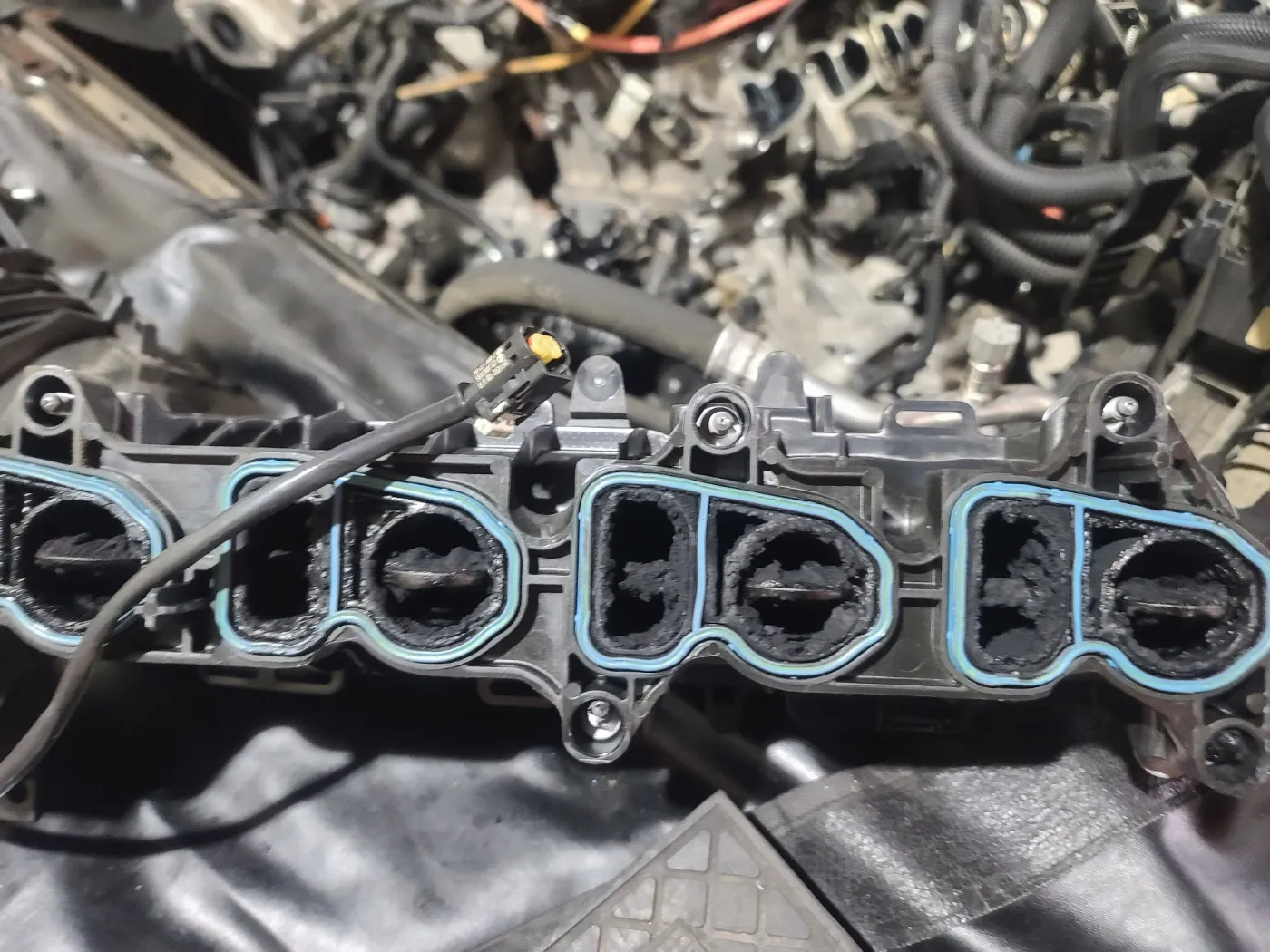

또한 흡기 관로 점검 과정에서 터보차저 인테이크호스 씰가스켓의 고무 탄성 상실과 흡기매니폴드 하우징의 미세 균열이 확인되는군요.
이로 인해 압축 공기 실효량이 감소하며 엔진경고등 점등과 과급압력저하 현상이 동반된 것으로 판단됩니다.
계통 내부의 리턴라인 호스 2개 역시 노후 경화가 진행되어 연계 교체를 결정하게 됩니다.
확인된 결함 사항을 차주분께 객관적으로 안내해 드린 후 필요한 신품 파츠 오더를 진행하게 되죠.

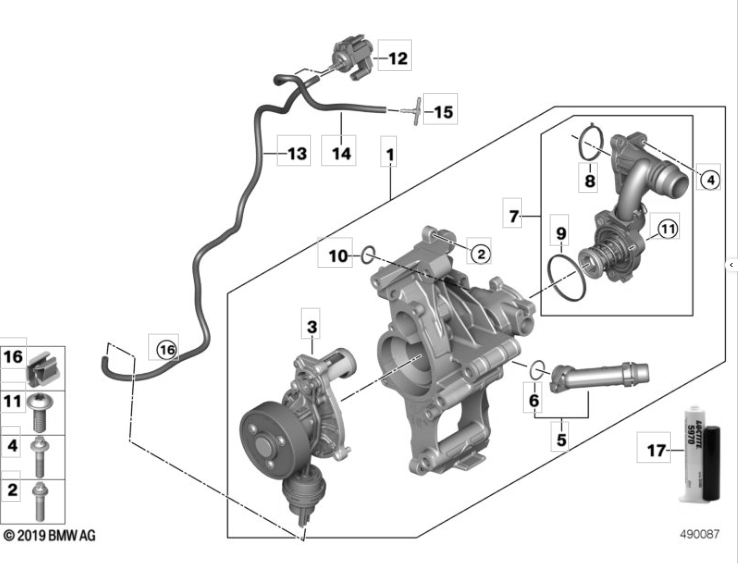

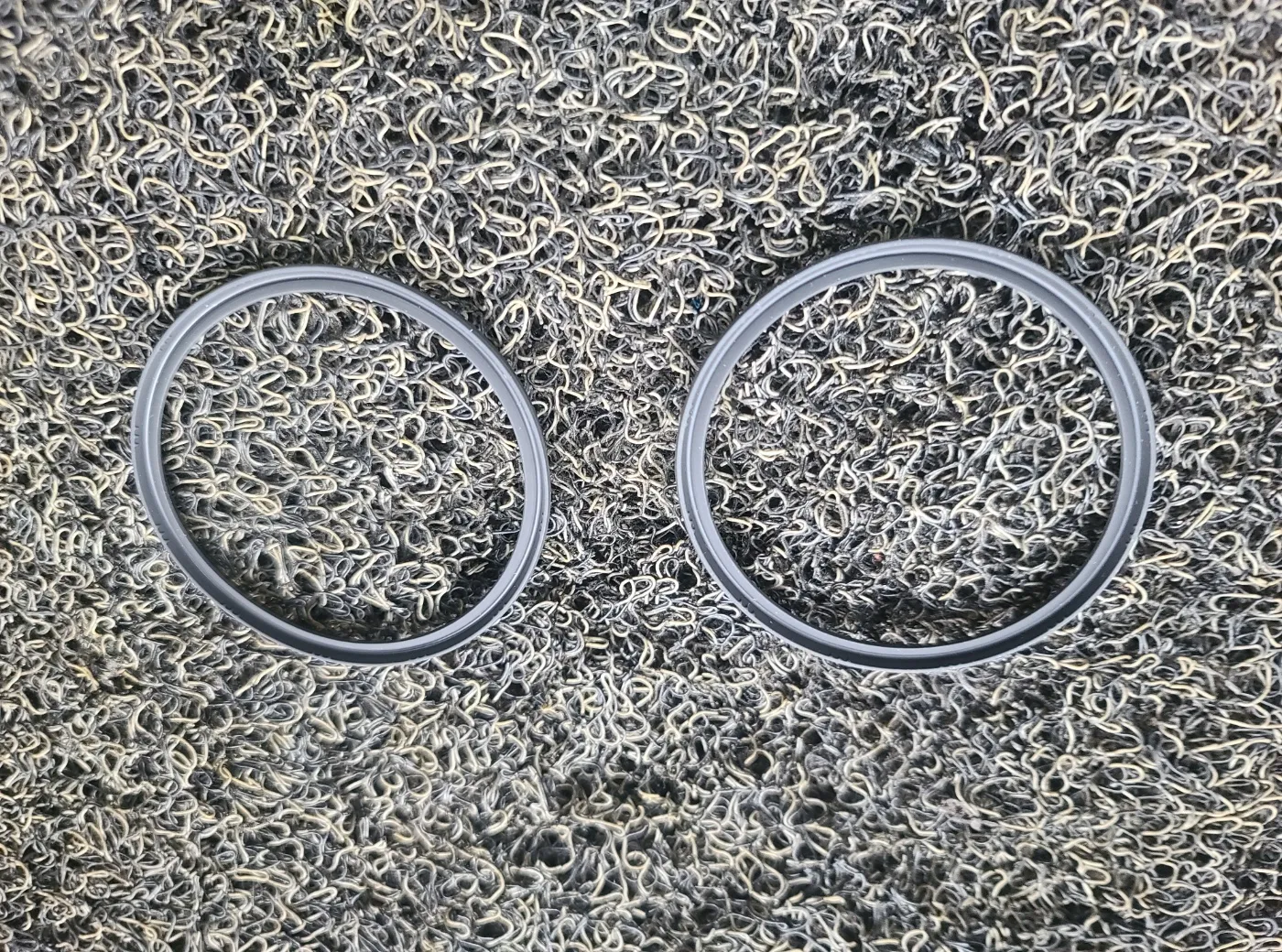

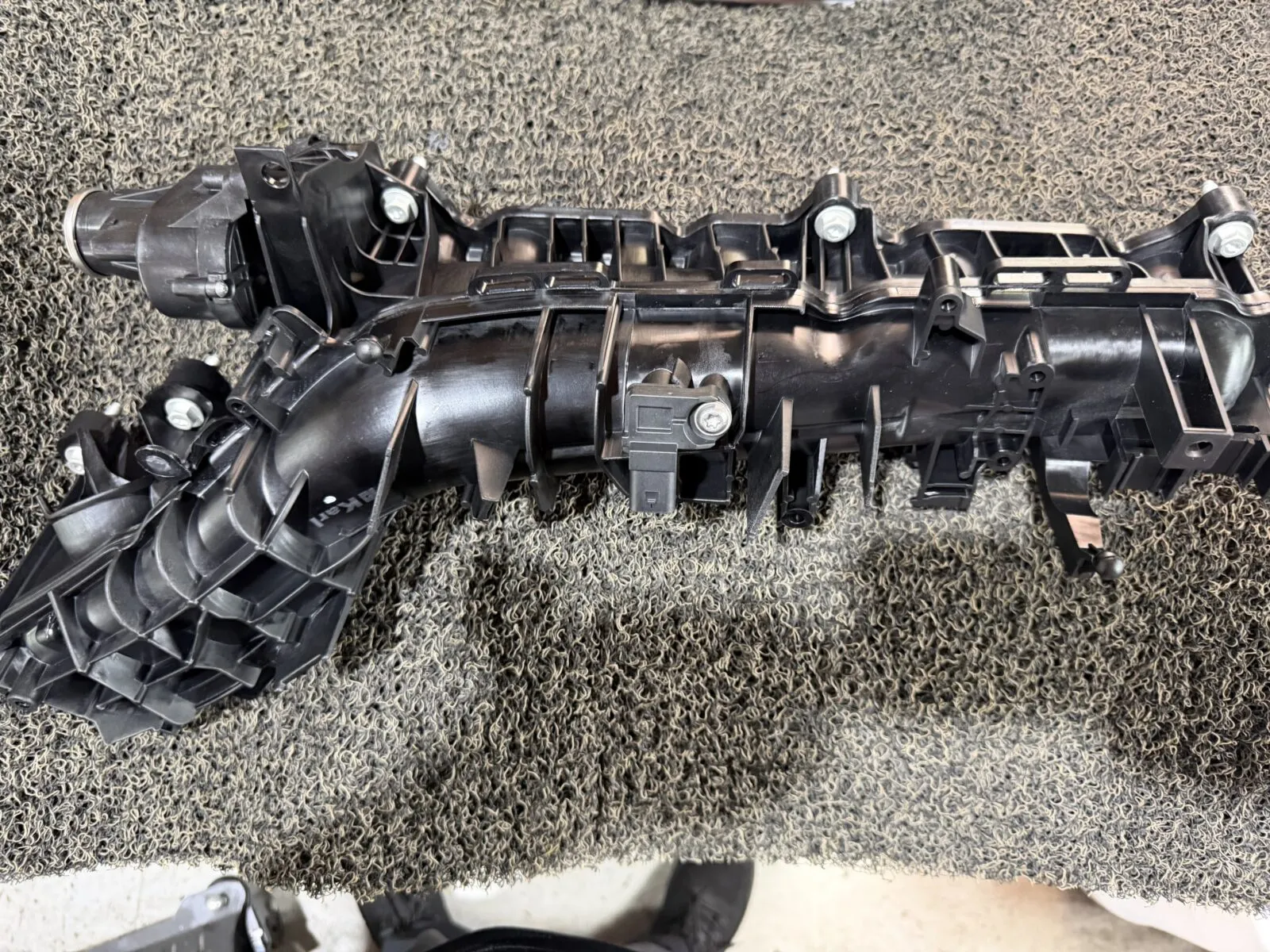

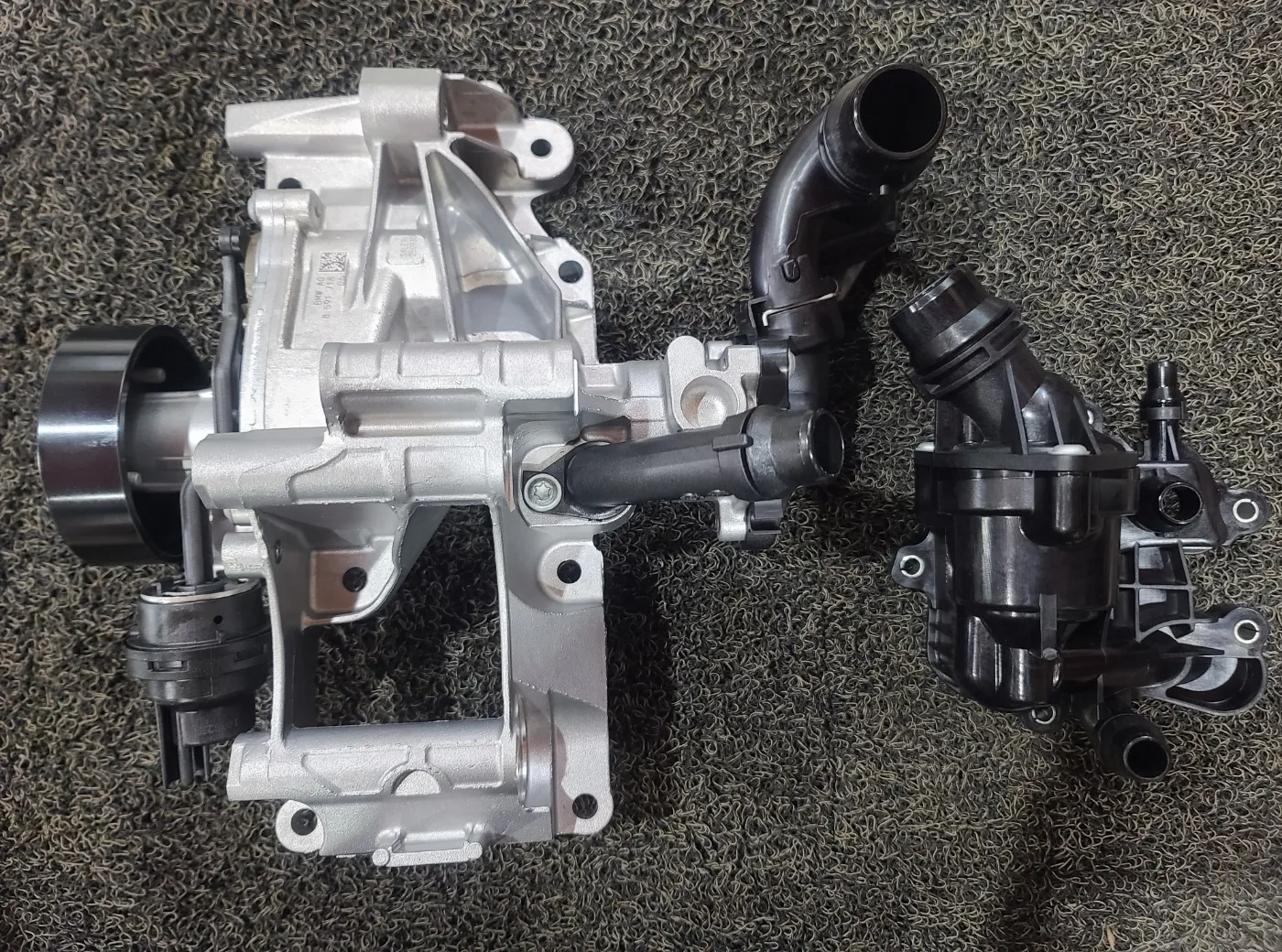

신품 워터펌프, 열교환기, 리턴호스 2개, 흡기매니폴드, 터보차저 인테이크호스 씰가스켓 수급을 완료하게 됩니다.
오늘도 담담하게 정비의 진도를 나가게 됩니다.
부품 준비가 마무리에 도달함에 따라 안전한 작업 환경을 구축하고 분해 공정에 들어가게 되죠.

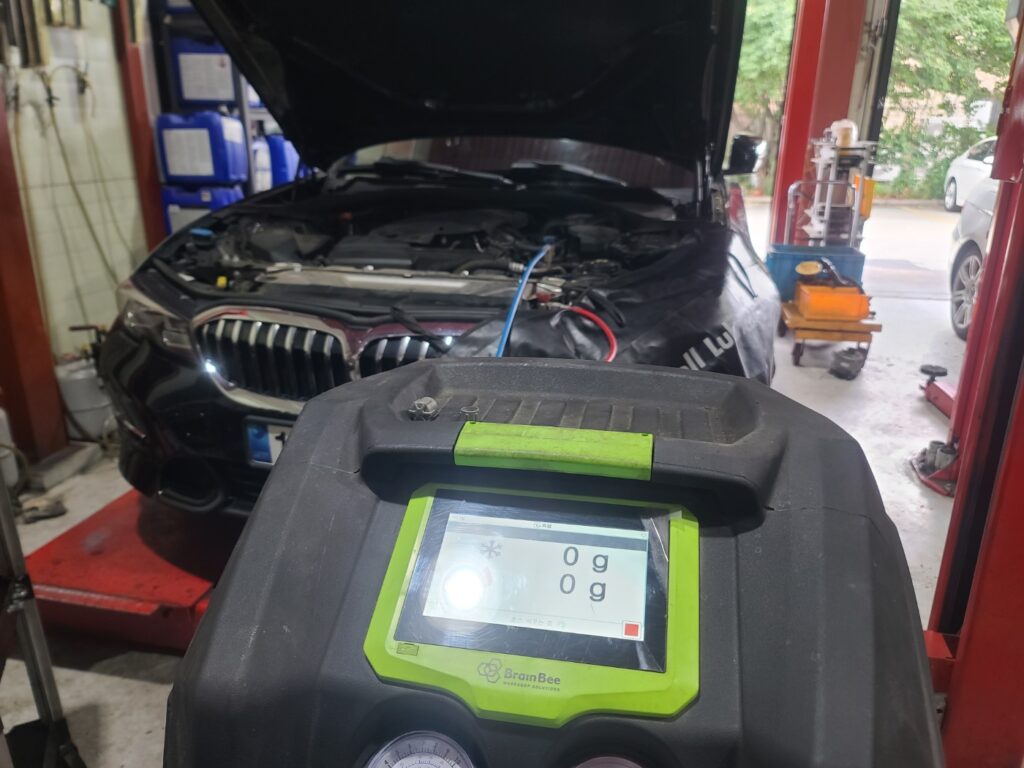

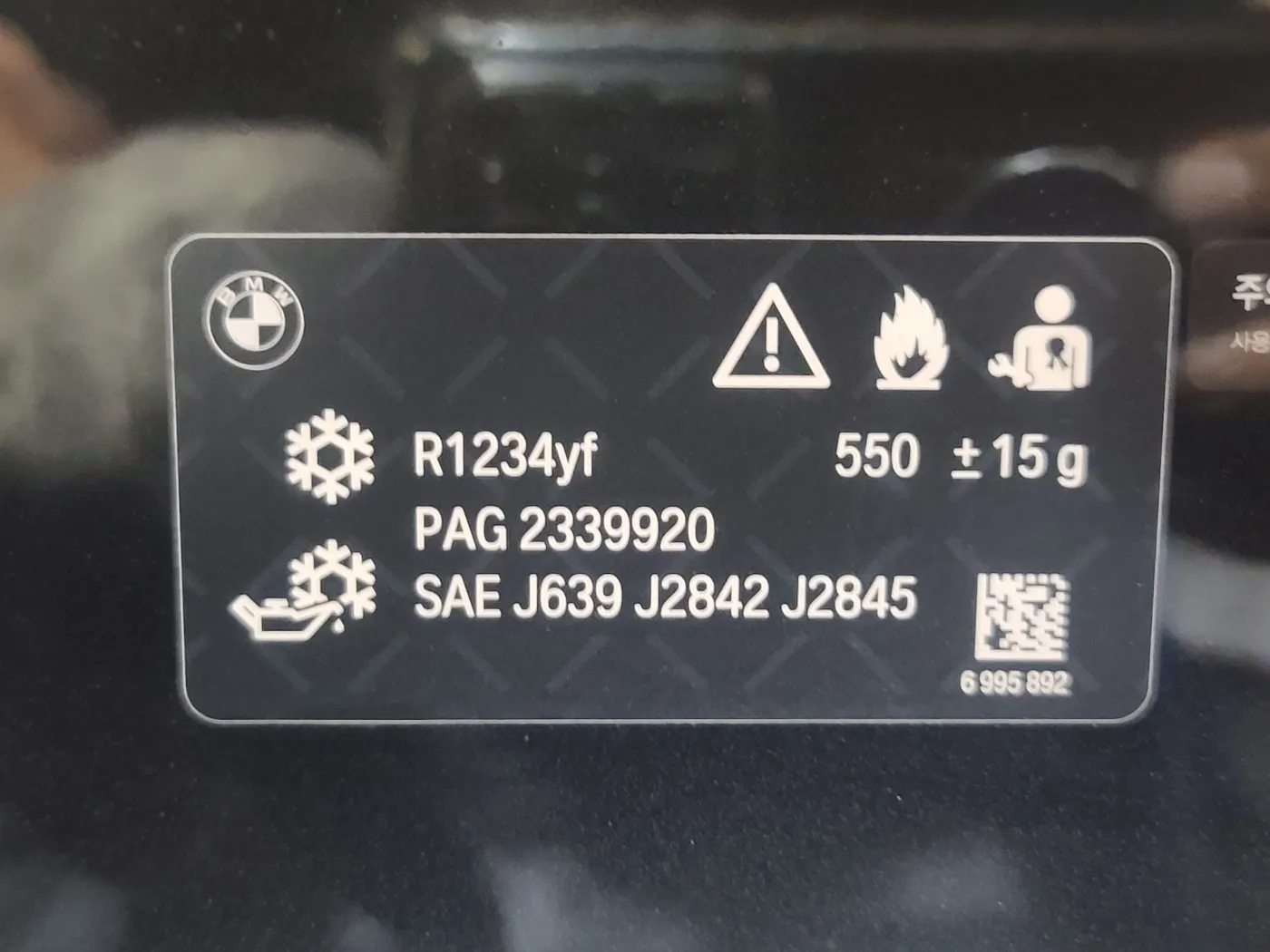

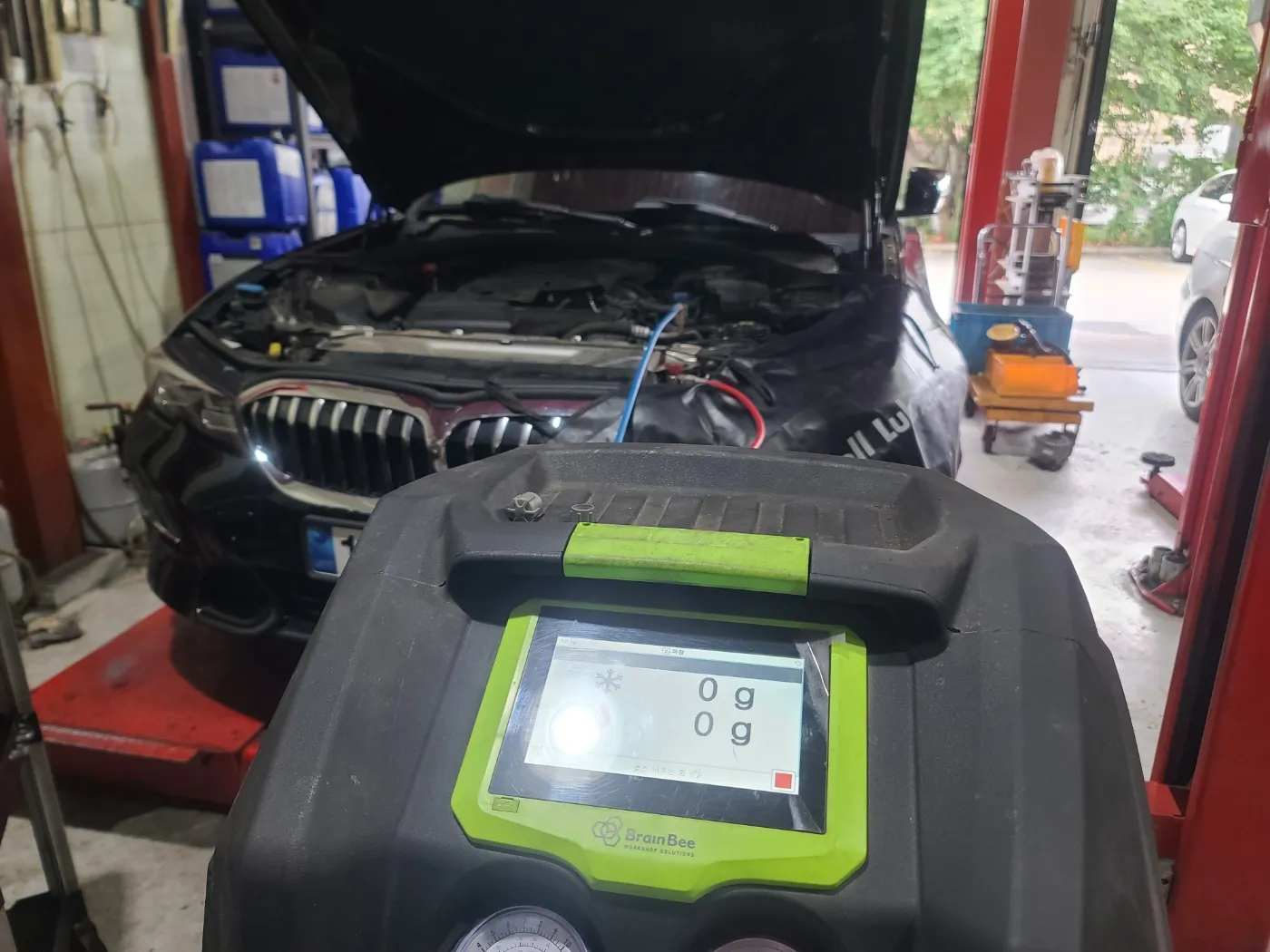

작업 공간 확보와 안전 유지를 위해 전용 회수 장비로 에어컨 신냉매 R1234yf를 정량 회수하게 됩니다.
냉매 회수를 마친 뒤 엔진 상부의 관련 구조물 탈거를 순차적으로 진행하게 되죠.

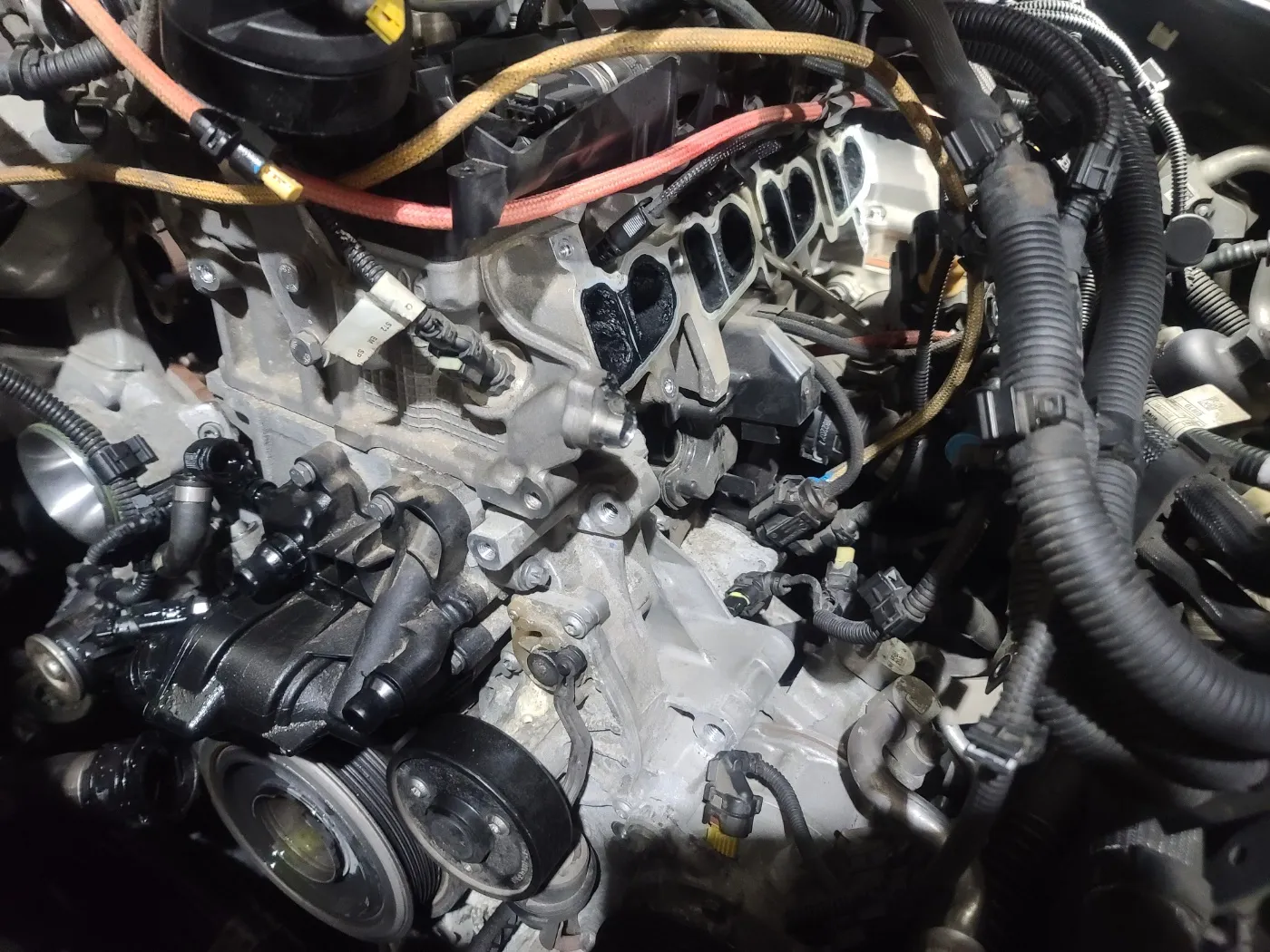

변형과 기밀 손상으로 과급압력저하를 일으킨 기존 흡기매니폴드 부품을 엔진 블록에서 분리해 내게 됩니다.
연결 부위의 노후된 터보차저 인테이크호스 씰가스켓 부품 역시 완벽히 해제하여 제거를 마치게 되죠.
이어 엔진 전면부 벨트 구동부와 주변 부속 장치 분해로 정비 진도를 나가게 됩니다.
발전기와 에어컨 컴프레서를 순차적으로 탈거하여 워터펌프 접근 공간을 확보하게 되죠.

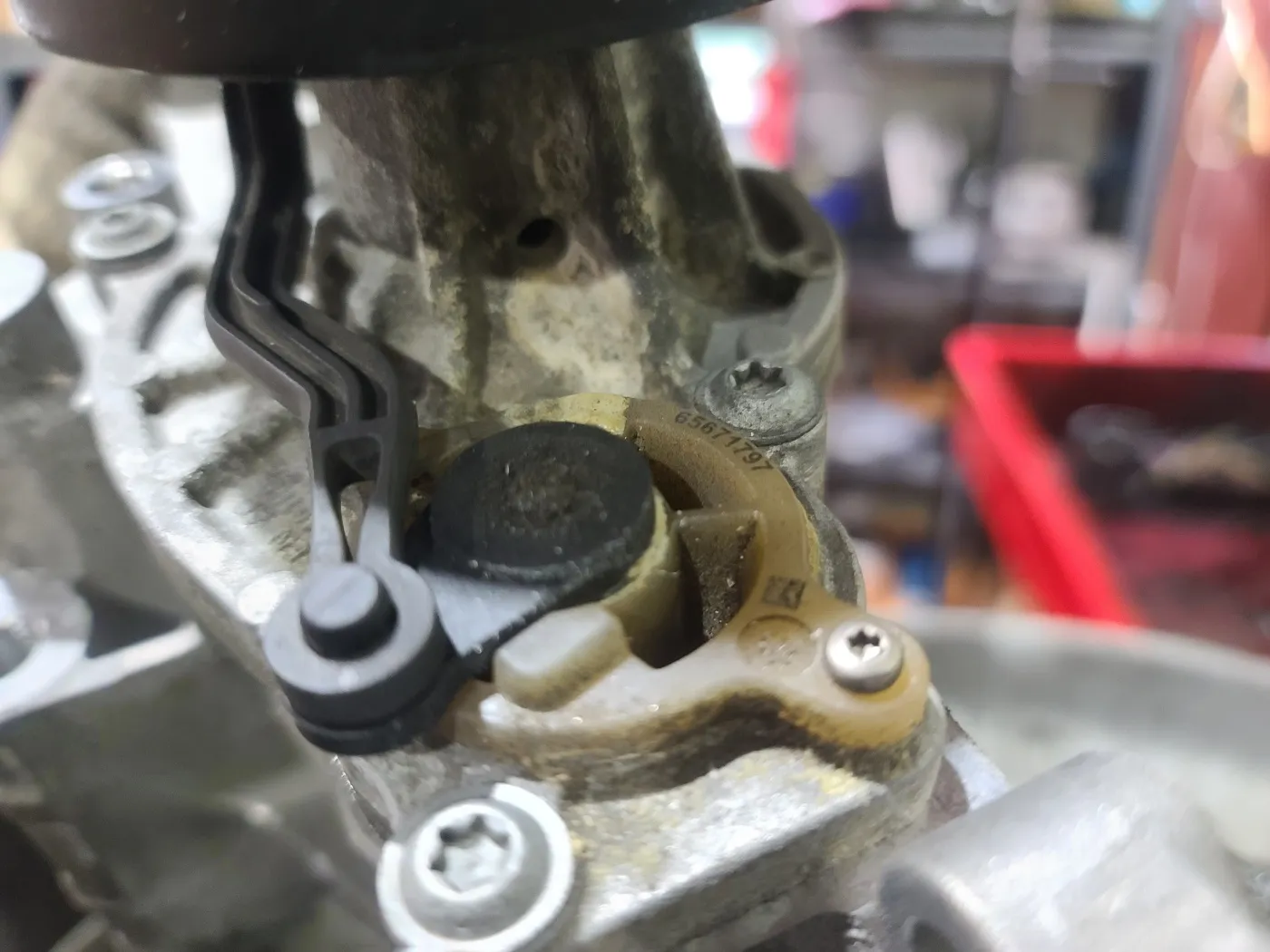

누수가 발생한 구형 워터펌프 파츠를 엔진 블록에서 탈거해 내게 됩니다.
탈착면에 남아있는 가스켓 잔여물과 이물질을 깨끗하게 크리닝 및 면정리해 줍니다.
작동 불량이 확인된 열교환기 파츠 역시 고정 체결 부위를 풀고 제거를 진행하게 되죠.

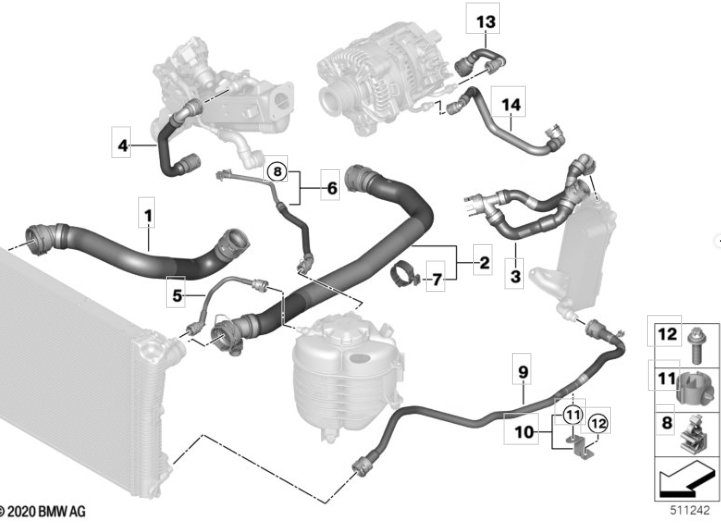

균열이 진행된 리턴라인 호스 2개 역시 연결부에서 완전히 해제하여 탈거하게 됩니다.

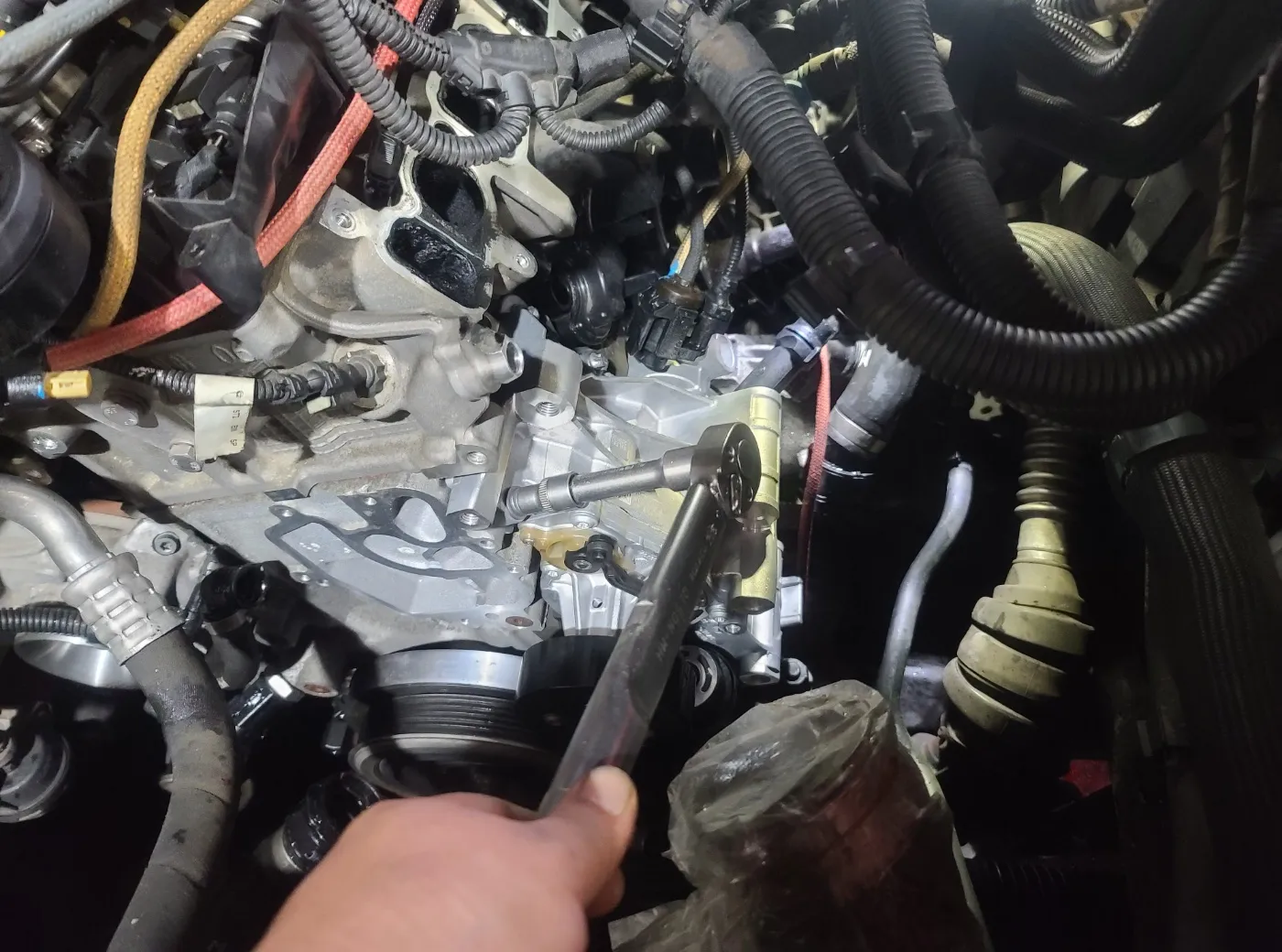

신품 워터펌프를 엔진 블록 고정 위치에 정확히 장착하고 규정 체결 토크로 볼트를 조여주게 되죠.

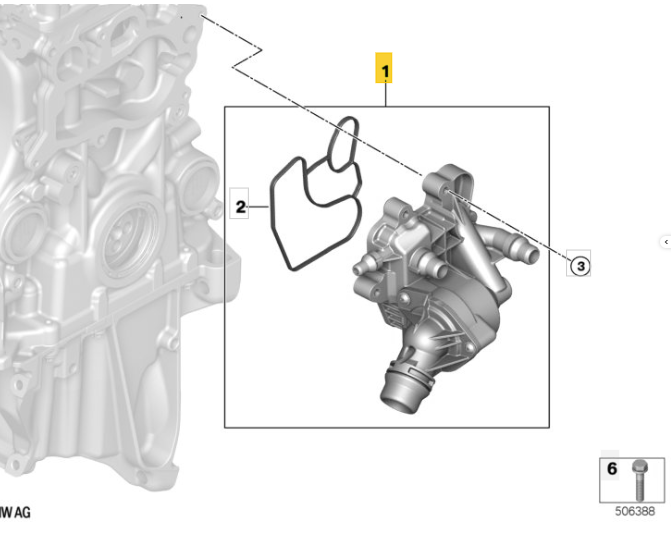

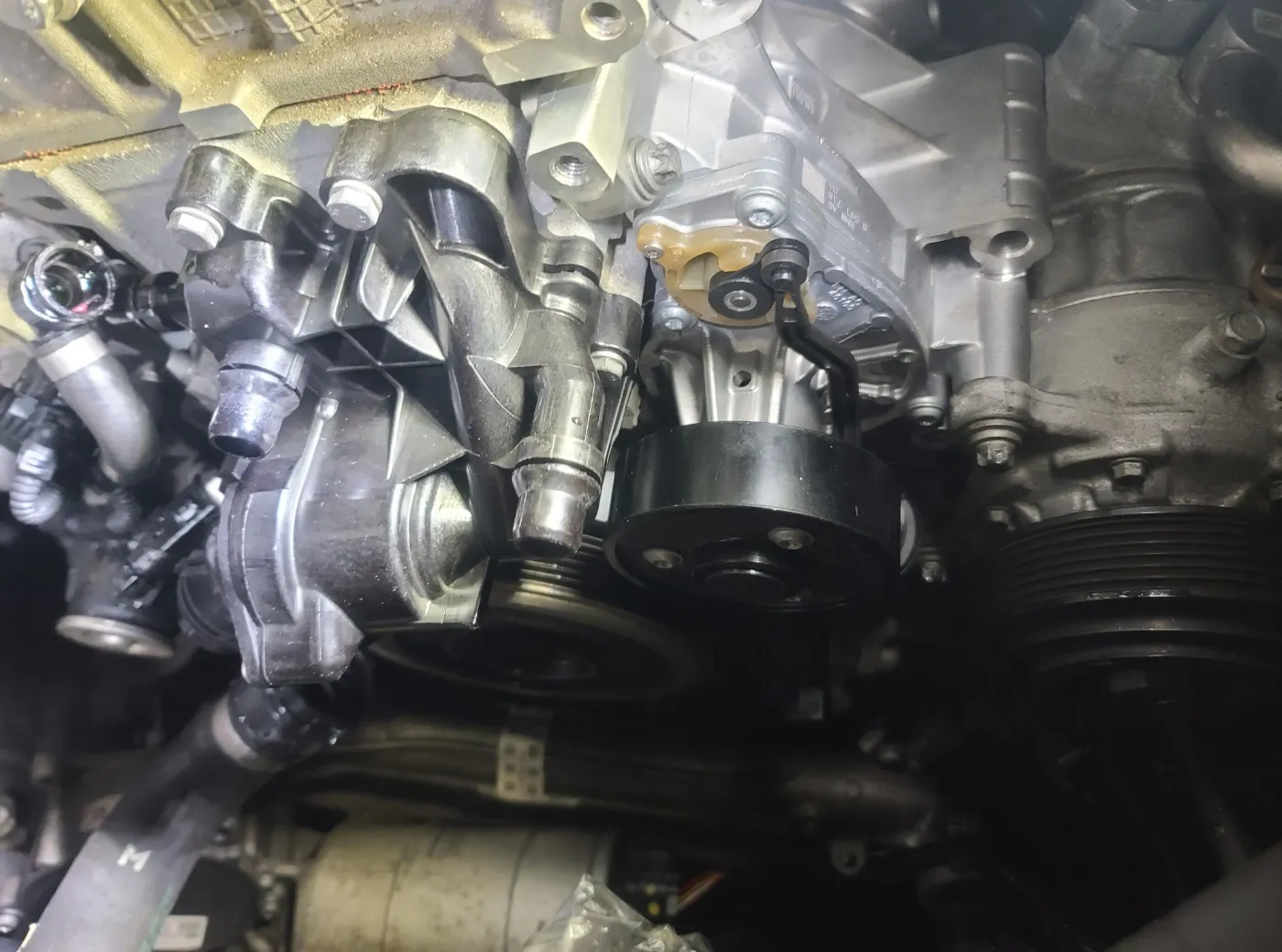

새로 준비한 열교환기 부품도 접합부 패킹 점검 후 정격 위치에 안정적으로 인스톨을 마칩니다.

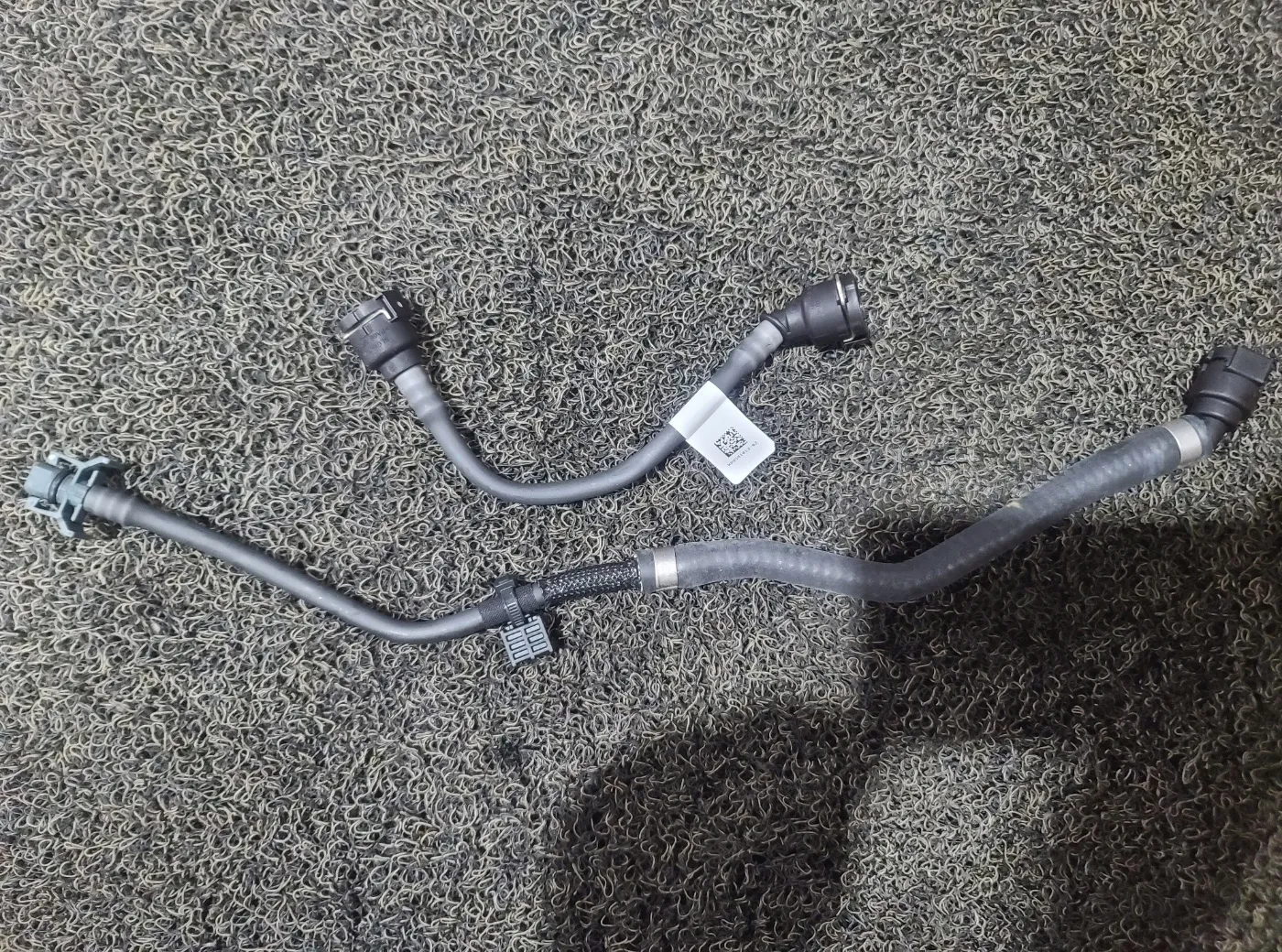

리턴호스 2개 역시 신품으로 자리를 잡아 결합을 완료하게 되죠.
발전기와 에어컨 컴프레서를 원래 위치로 복원하고 구동 벨트 장력을 적정 수치로 세팅하게 됩니다.

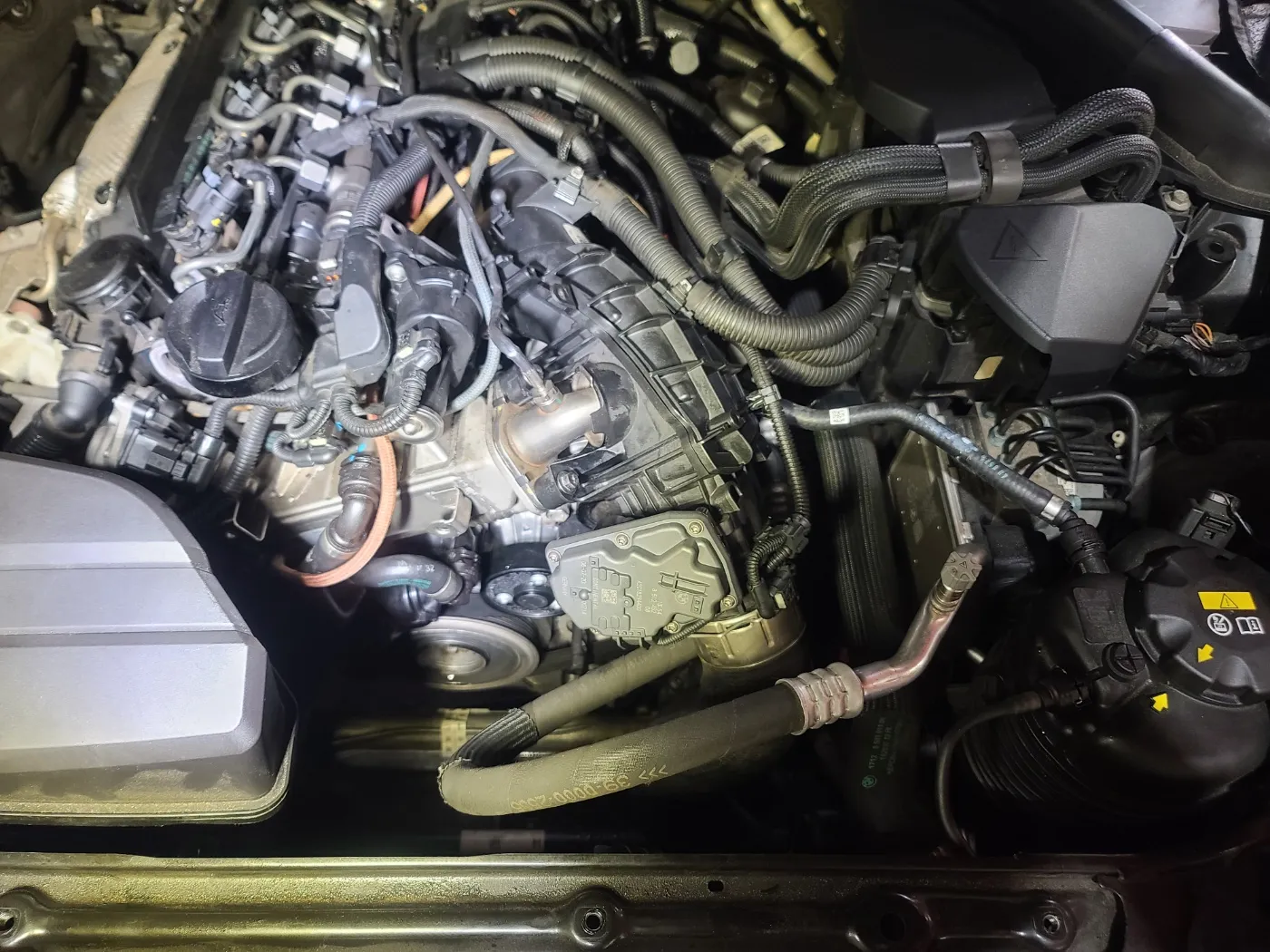

신품 흡기매니폴드 및 신품 터보차저 인테이크호스 씰가스켓을 정밀하게 결합하게 되죠.
분해의 역순으로 모든 주요 파츠의 조립이 마무리되면 체결 상태와 연결 하네스 유격 상태를 재차 점검하게 됩니다.
배출되었던 유체류 및 냉매 보충 작업에 들어가게 되죠.

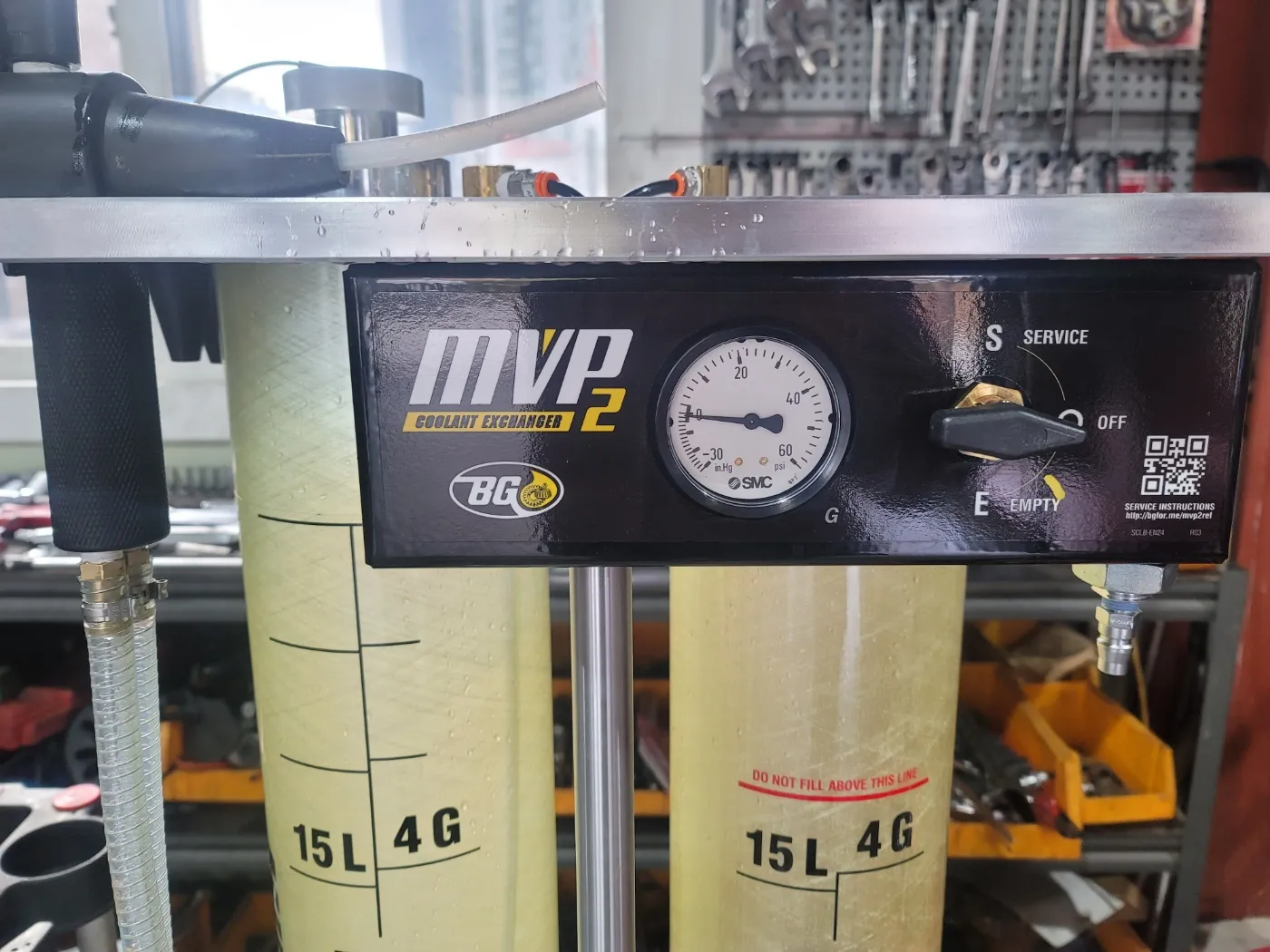

냉각 라인 내부의 공기를 빼내기 위해 진공을 형성한 후 제원에 맞는 신유 냉각수를 정량 주입하게 됩니다.

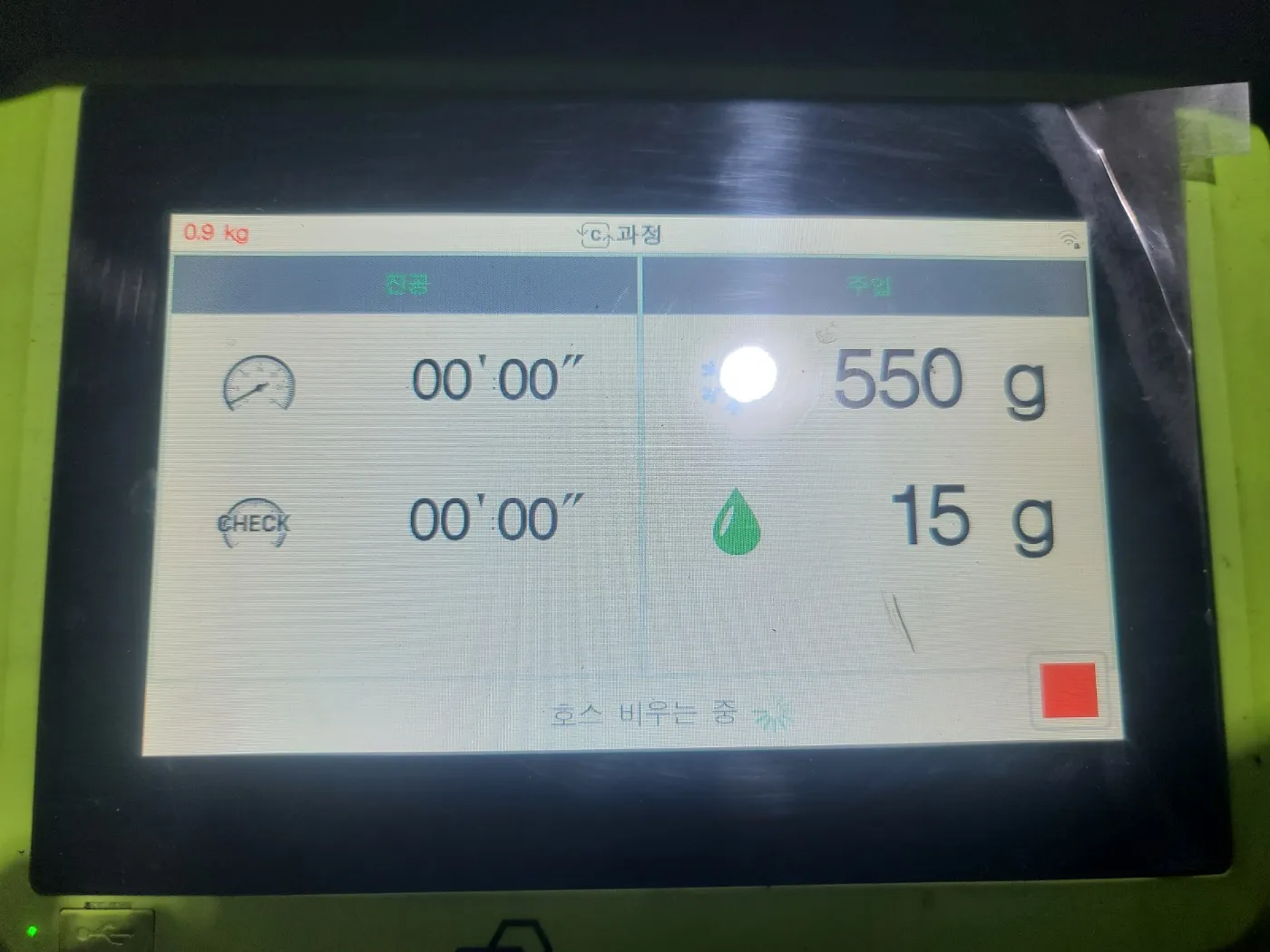

회수했던 R1234yf 에어컨 신냉매 역시 규정 수치에 맞추어 충전을 진행하는군요.
충분한 시간을 할애하여 에어 블리딩 작업을 거쳐 라인 내부 기포를 완전히 제거하게 됩니다.
시스템 진단기를 다시 접속하여 제어 모듈의 고장 기억을 다 지우고 온도를 포함한 데이터 모니터링을 개시하게 되죠.
시동을 걸어 아이들링 상태에서 각 결합 부위의 누설 유무와 흡기 기밀 상태를 정밀하게 확인하게 됩니다.
정상 워밍업 온도에 도달하면서 냉각수 순환이 매끄럽게 이뤄지는 것을 관찰하게 되죠.
실차 도로 시운전을 나가 급가속 주행 상태에서의 부스트 압력 수치와 엔진 온도를 상세히 관찰하게 됩니다.
과급압력이 정상 범위 내로 회복되고 수온 역시 흔들림 없이 유지되며 오버히트나 경고등 점등이 없는 것을 확정하게 되죠.
리프팅 후 작업 부위 기밀성과 상태를 재차 점검한 후 최종 출고 대기에 들어가게 됩니다.
바쁜 일정에도 찾아주셔서 고맙습니다.
언제나 안전운전입니다.
모터 리페어
FAQ
Q1. BMW 320d 차량에서 과급압력저하 경고등이 발생하는 원인은 무엇인가요?
A1. 과급압력저하는 터보차저에서 압축된 공기가 엔진으로 들어가는 과정에서 누설이 발생하거나 제어 계통에 이상이 있을 때 발생합니다.
흡기매니폴드의 열변형 및 미세 균열, 터보차저 인테이크호스 씰가스켓의 노후화로 인한 경화가 대표적인 공기 누설 원인이며,
이로 인해 출력 저하와 엔진경고등이 점등됩니다.
Q2. 워터펌프 누수와 열교환기 고장이 동시에 발생하면 어떤 증상이 나타나나요?
A2. 워터펌프 누수로 냉각수 양이 부족해지고 열교환기 내부 밸브 고착으로 원활한 열교환이 이뤄지지 않으면 엔진 내부 온도가 급격히 상승하는 오버히트 현상이 발생합니다.
지속적인 고온 노출은 헤드 가스켓 손상 등 중대형 엔진 고장으로 이어질 수 있으므로 즉시 견인 입고 후 교체해야 합니다.
