안녕하세요.
동탄 지역에서 해외 수입 브랜드 차량의 정비와 파워트레인 트러블 슈팅을 전문으로 수행하는 모터 리페어입니다.

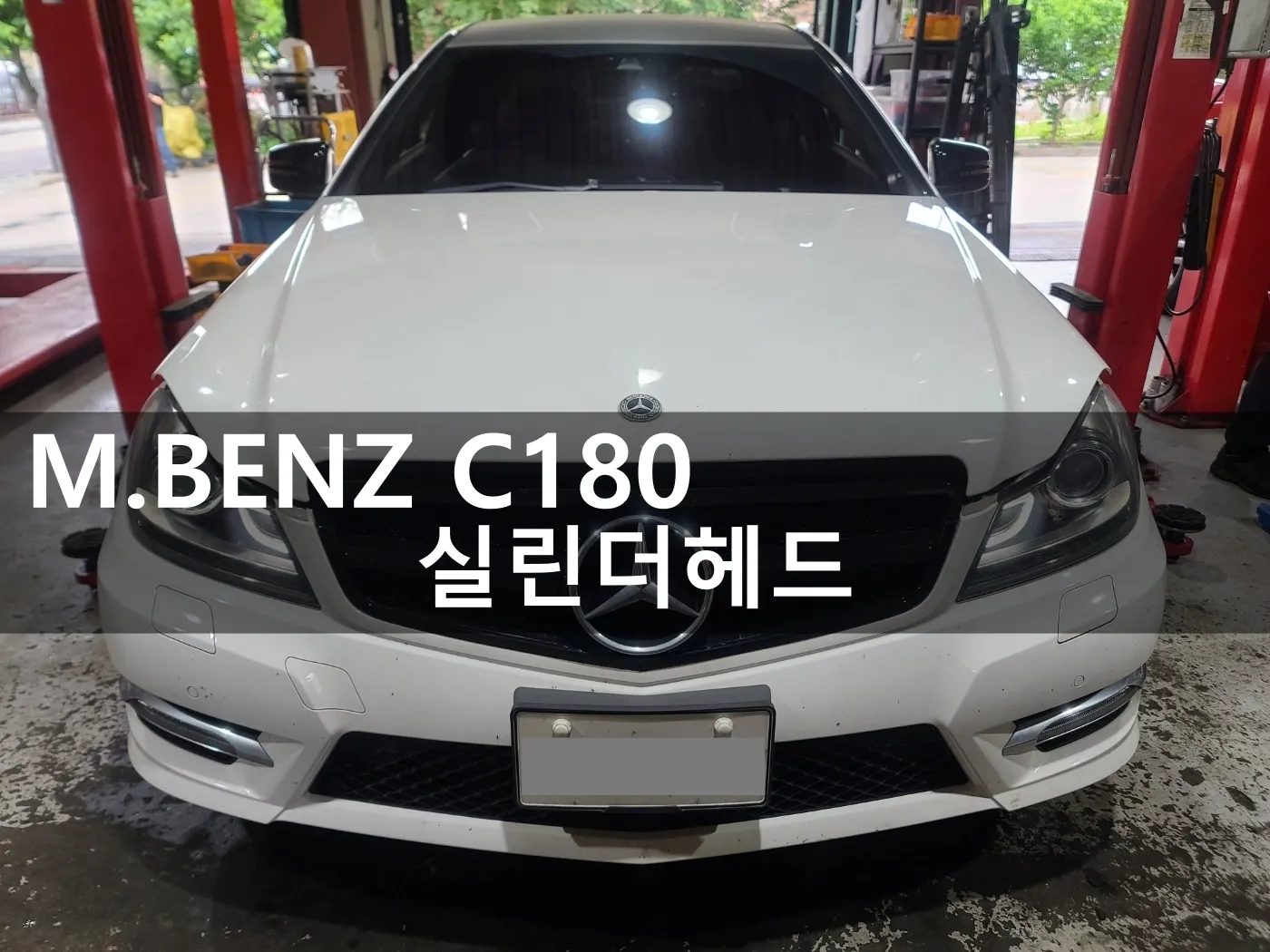

정비 예약을 마치고 저희 워크베이에 입고 처리된 차량은

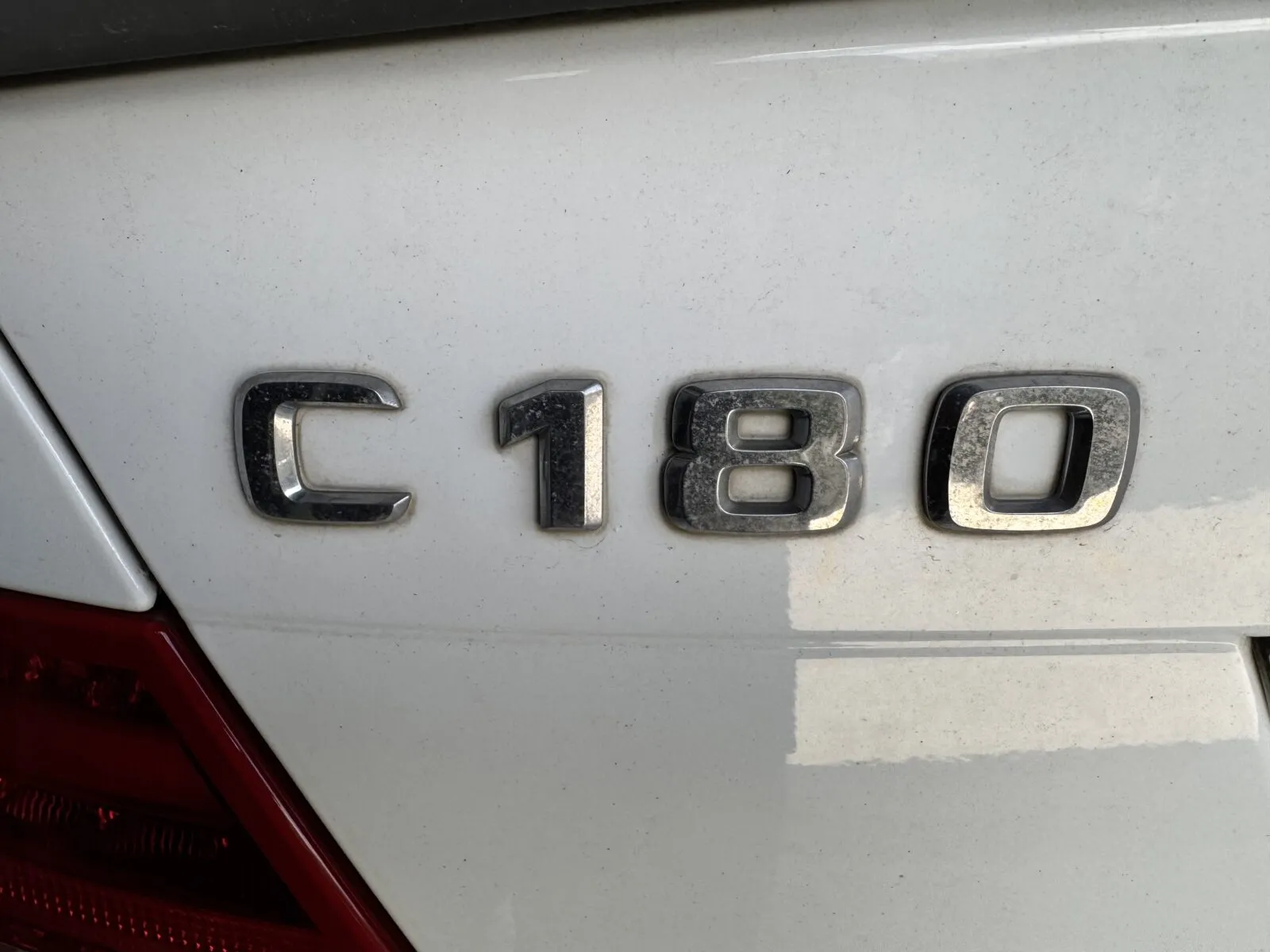

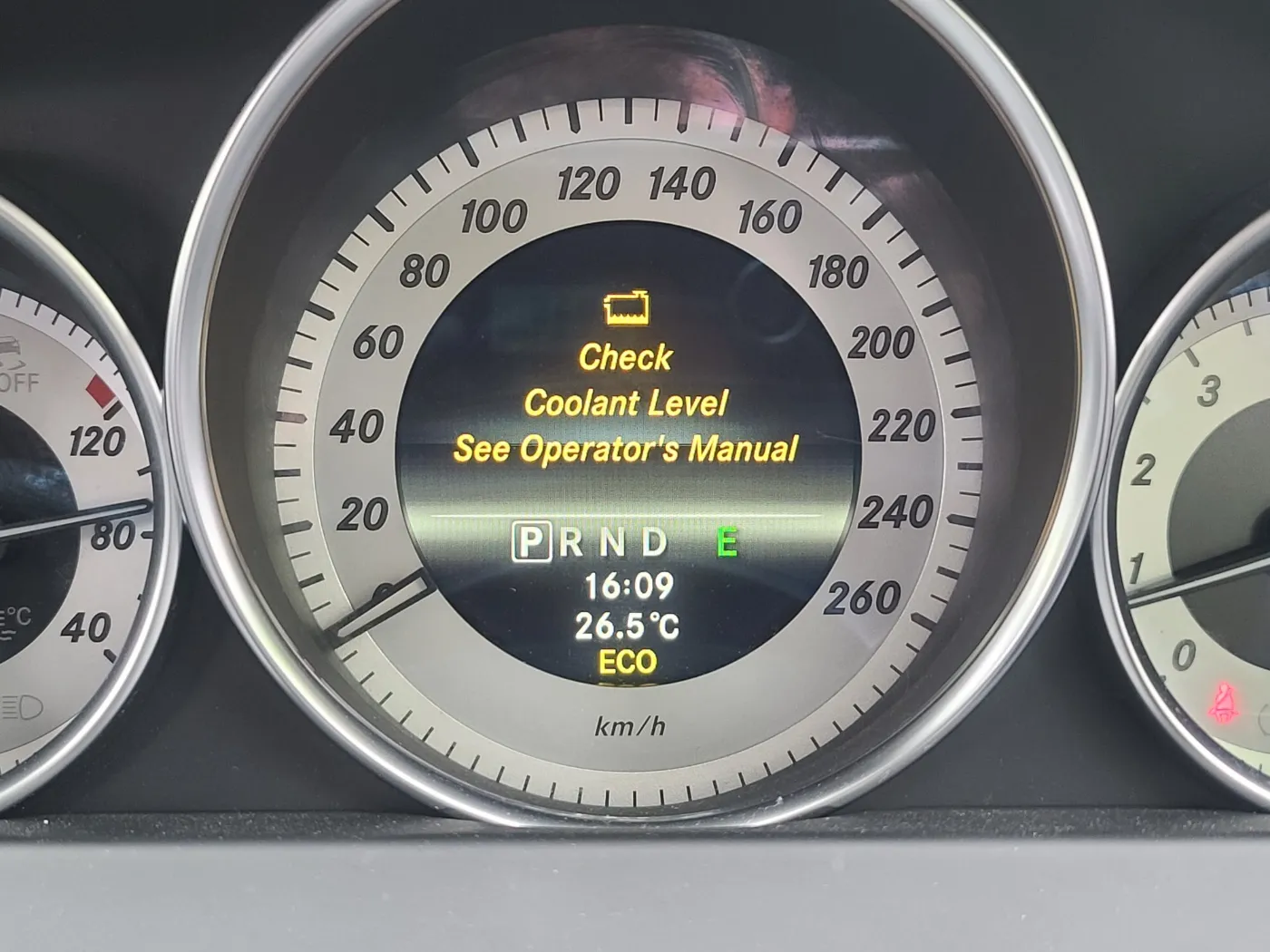

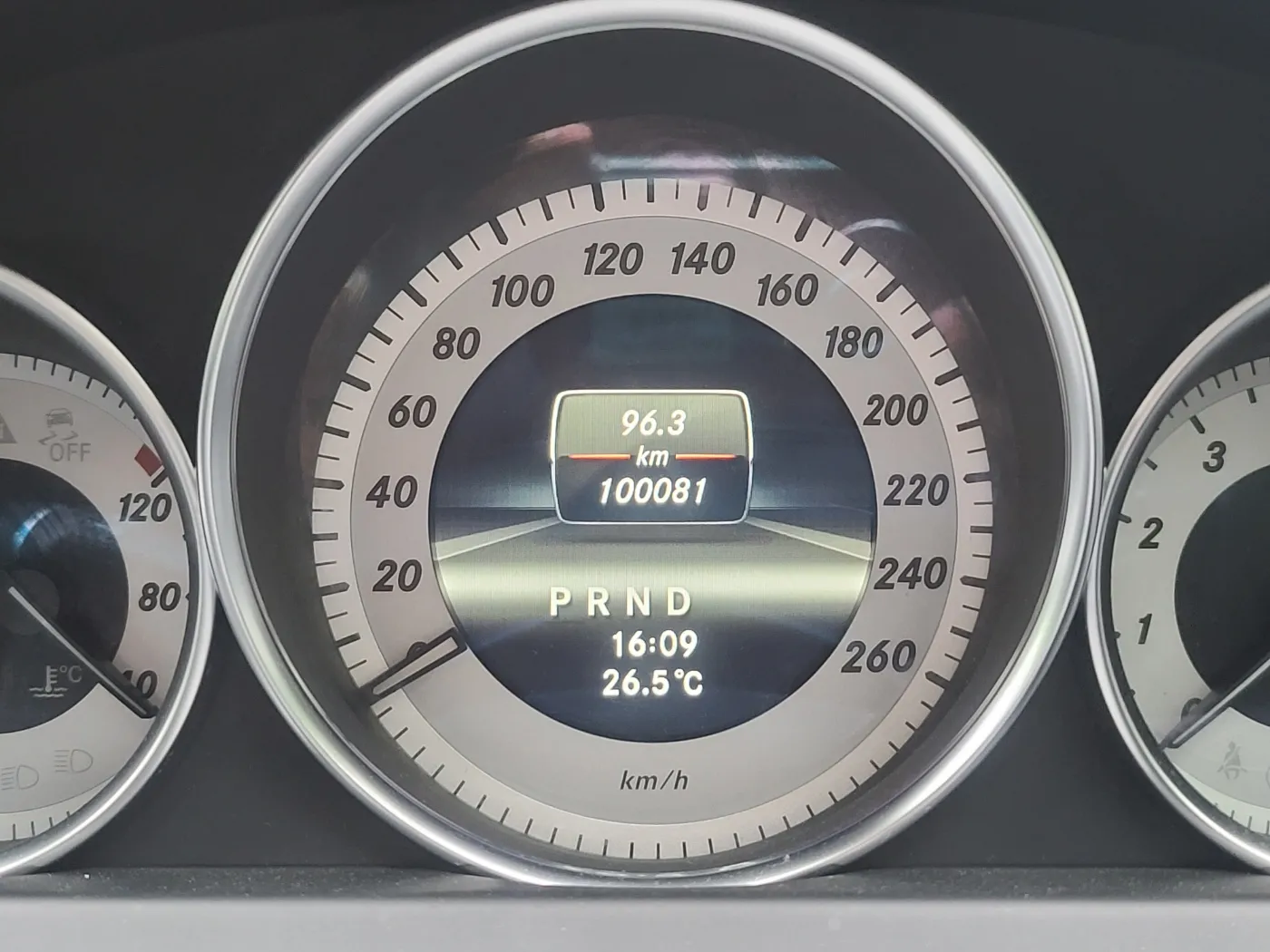

주행거리 100,000km 수준을 기록하고 있는 2012년식 벤츠 C180 모델입니다.
해당 차량은 일본에서 정식 직수입된 우핸들 사양의 메커니즘을 가지고 있으며 실린더헤드가스켓 경계면의 누유 현상과 지속적인 냉각수 줄어듬 현상으로 인해 정밀 점검을 요청해 주셨습니다.
오늘도 담담하게 정비의 진도를 나가게 됩니다.

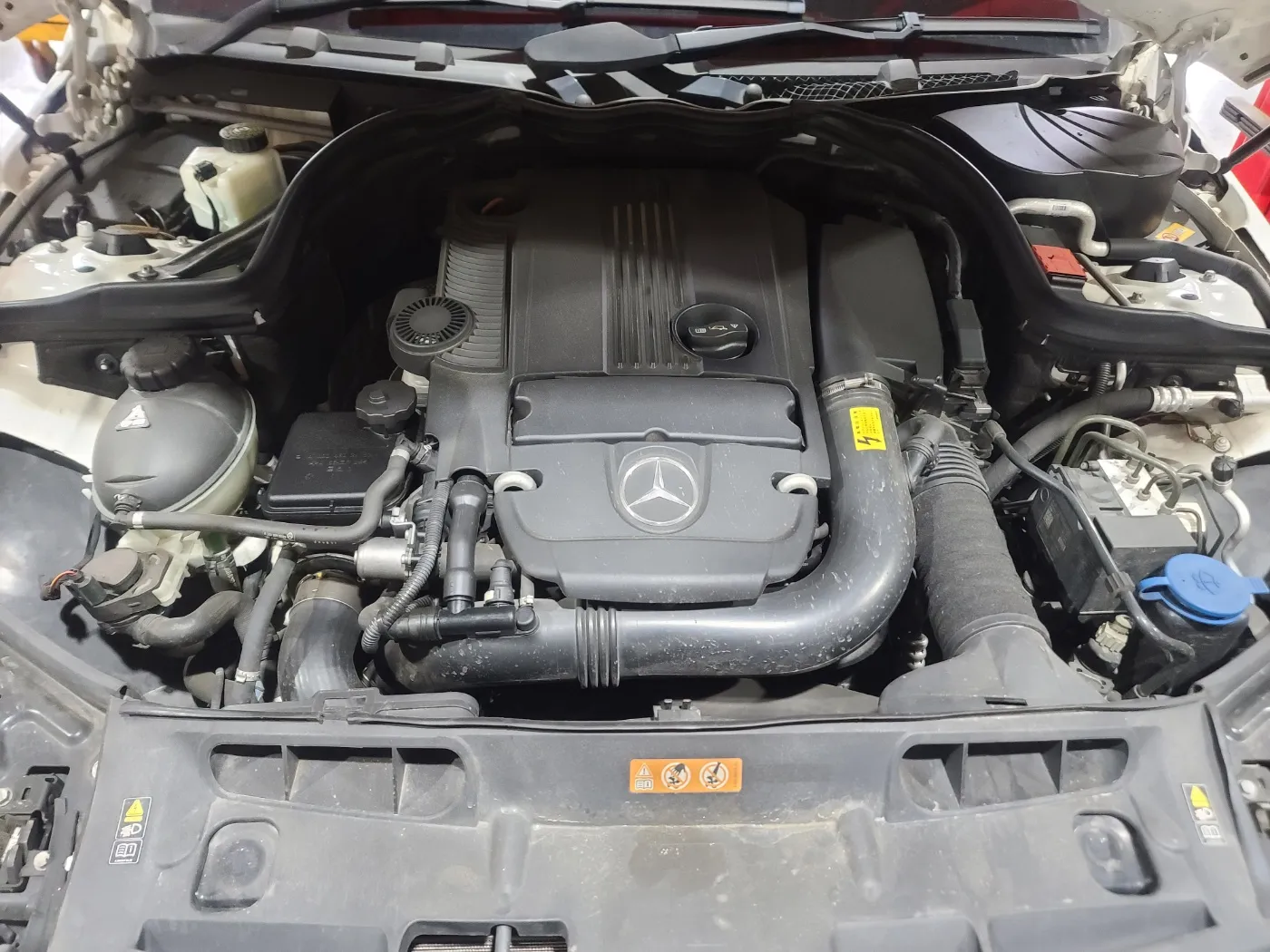

워크베이에 차량을 안착시킨 후 루틴이죠.

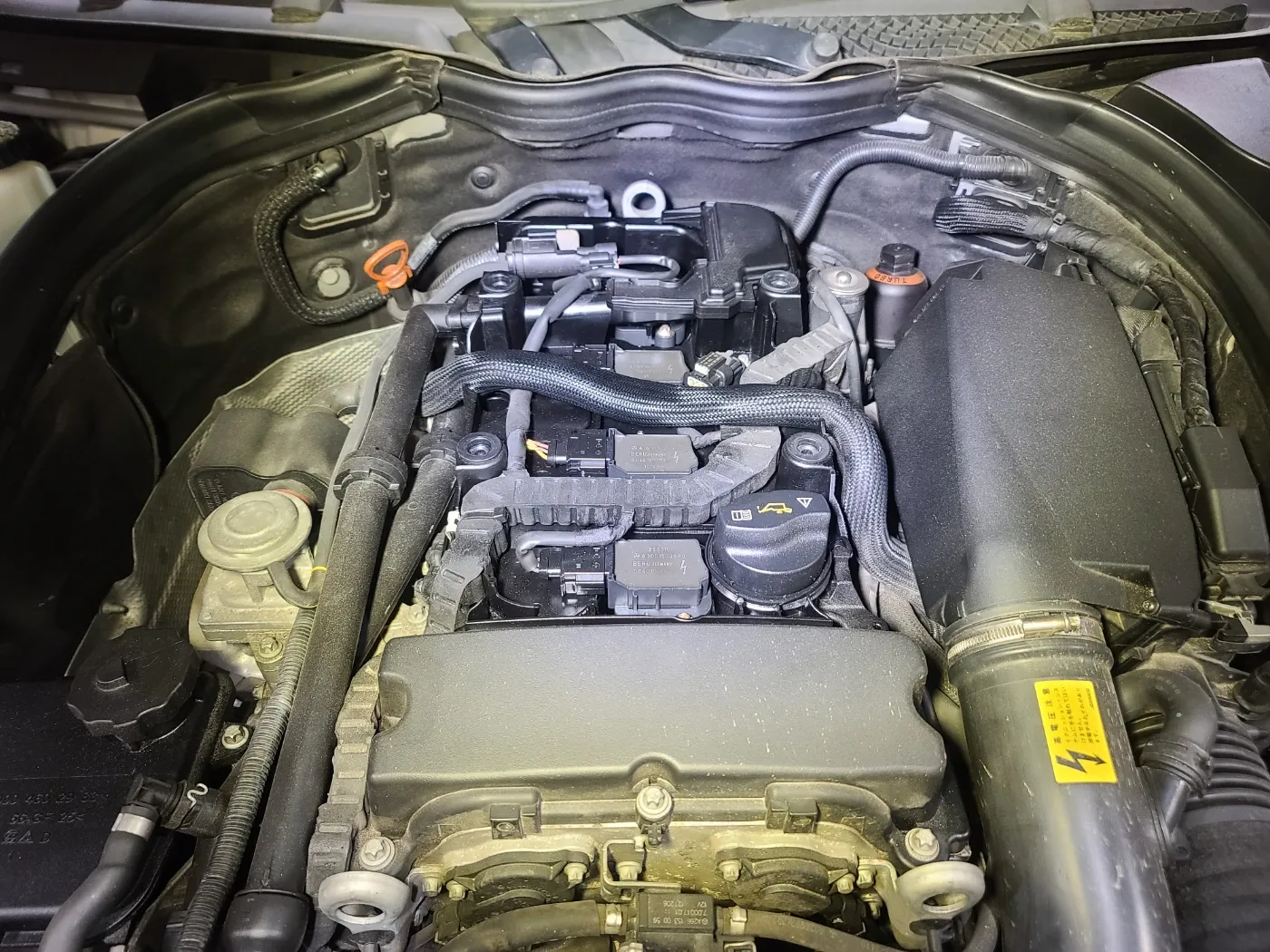

실차 외관 상태 점검을 시작으로 시동성 및 기본적인 제반 환경을 파악하기 위해

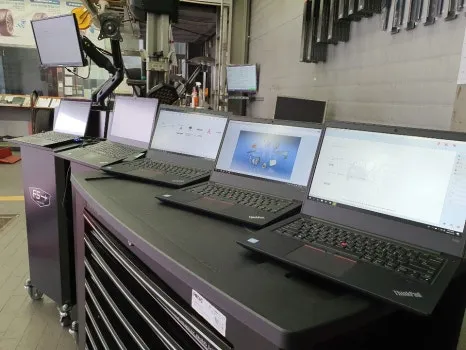

스캐너 진단장비를 대기시킵니다.
차량의 통신 상태와 전반적인 하드웨어 컨디션 체크를 정석대로 마치게 됩니다.
이어서 기계적인 밀폐 결함 유무를 입증하기 위해 자동차 정밀 파형 계측 장비를 매칭합니다.

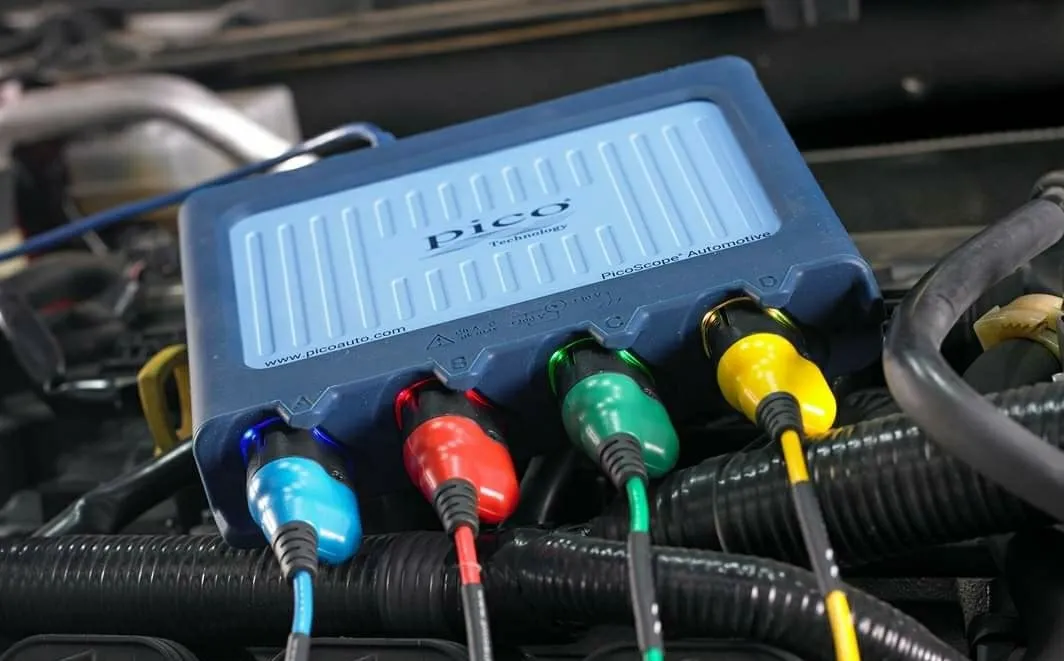

엔진 구동 시 발생하는 실린더 압축 편차를 전기적 신호로 캡처하는 피코스코프 장비를 활용하여 파워트레인 내부의 엔진 컨디션 점검을 명확히 수행하게 되죠.
정밀 진단 장비의 계측 수치를 토대로 실린더 격벽 가스켓 파손에 따른 누유 및 연소실 냉각수 유입 현상을 확인하고 차주분께 기술적 소견을 전달합니다.
근본적인 밀폐성 복원을 목표로 메인 작업을 실린더헤드 오버홀로 수립하는 정비 진행 사항 상담을 마친 후 구성 파츠 체크가 시작됩니다.

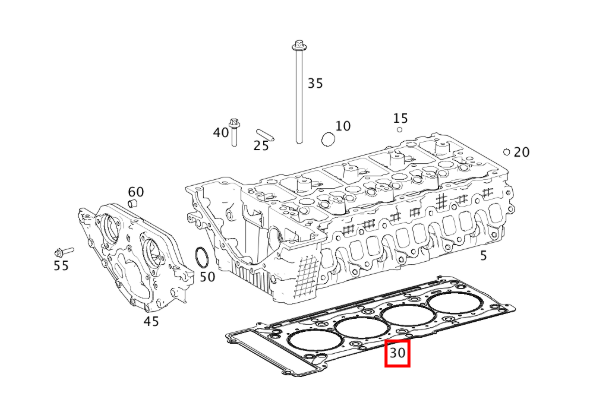

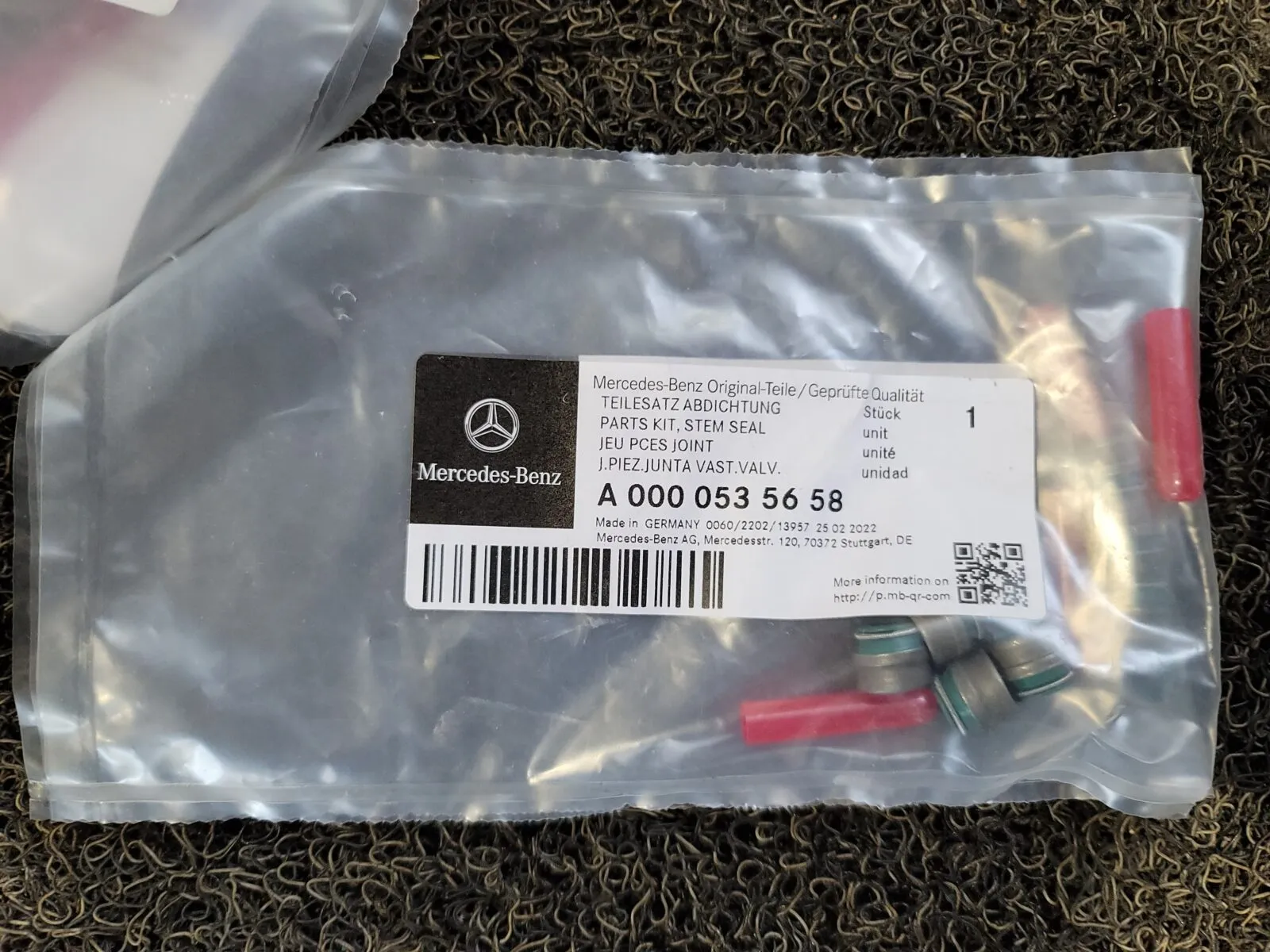

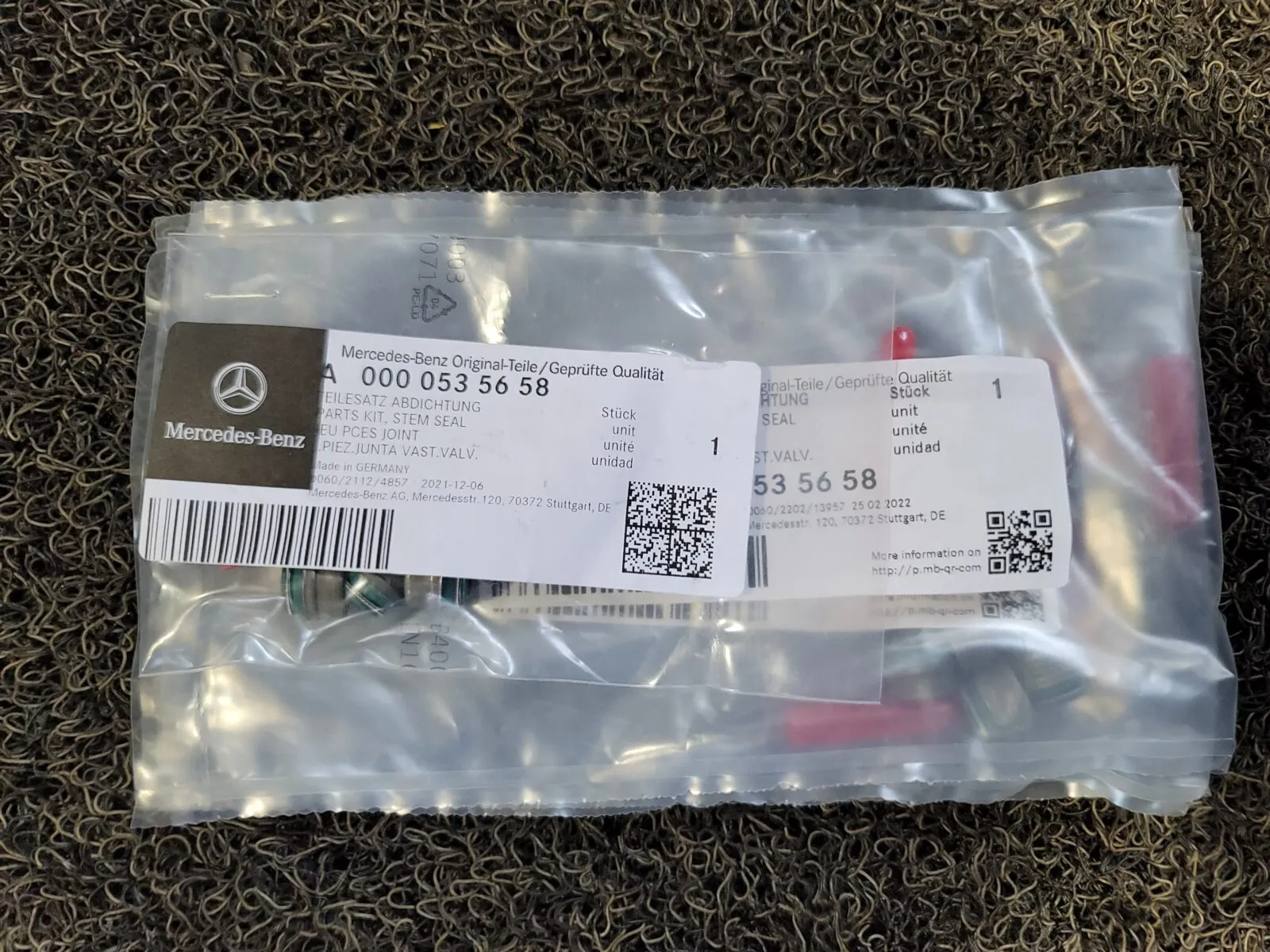

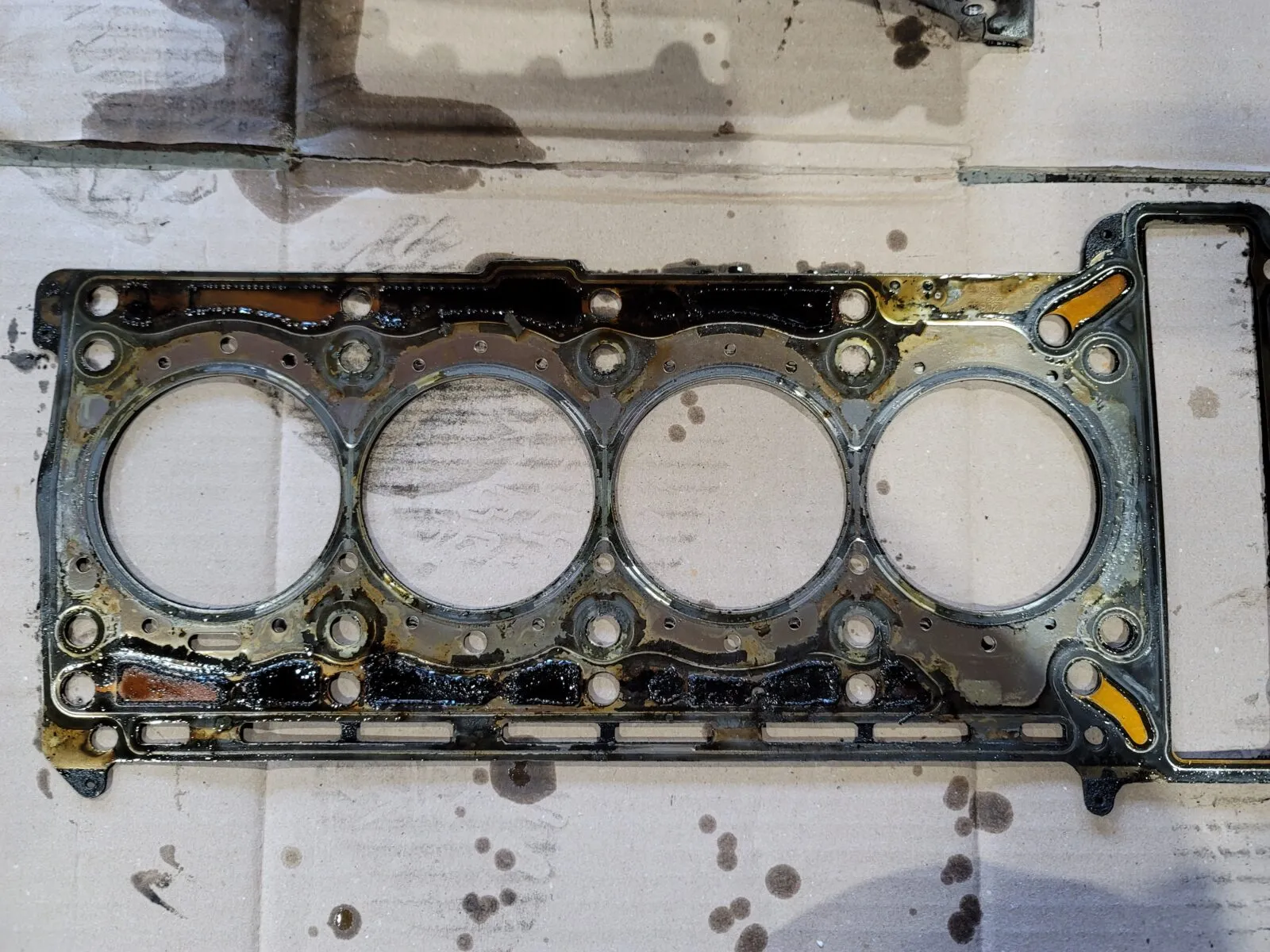

문제를 일으킨 실린더헤드가스켓을 베이스로 밸브 가이드 라인의 기밀을 회복할 흡기 및 배기 가이드씰,
구동 유격을 제어하는 타이밍체인 사이드가이드를 준비합니다.

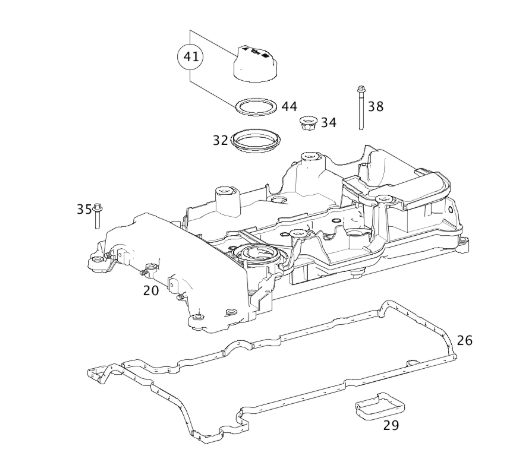

여기에 밀폐력을 복원할 실린더헤드커버 가스켓,

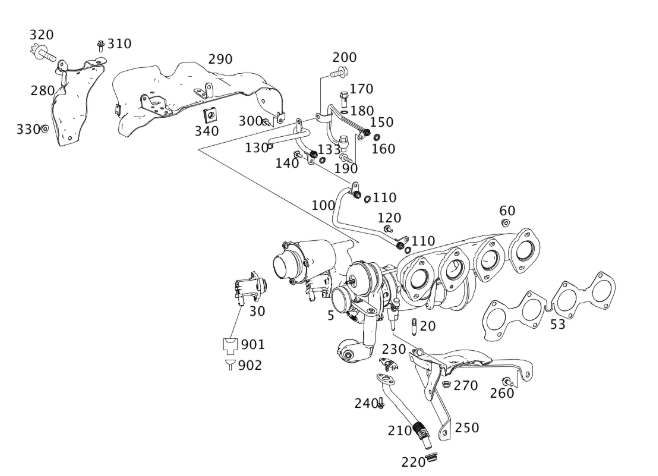

고열에 노출되어 열화된 터보차저 윤활라인호스,
그리고 누설을 원천 차단할 O링킷 부자재까지 필수 파츠를 선별하여 오더가 진행된 후 정비 공정이 시작됩니다.

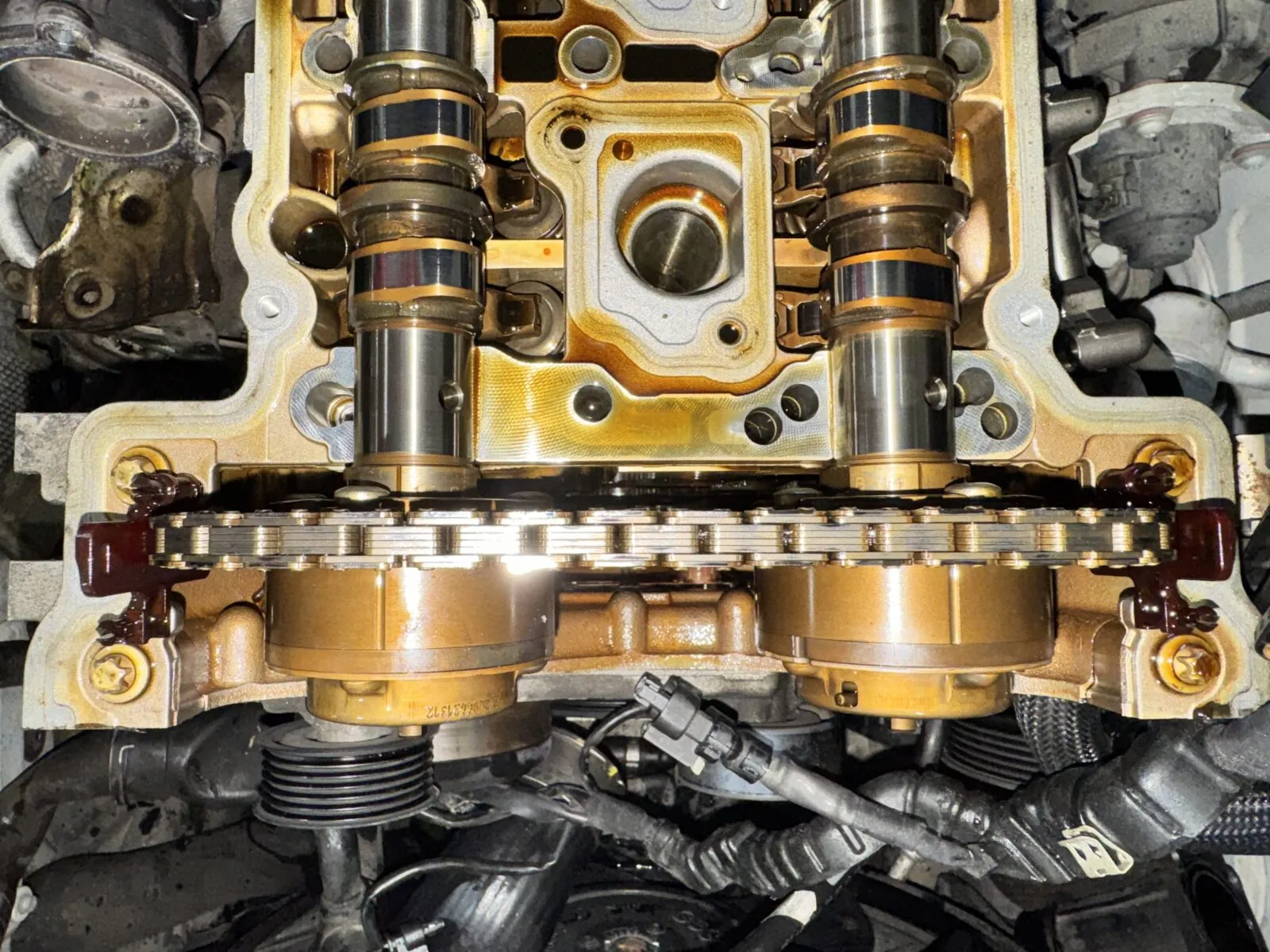

하부 배출 플러그를 개방하여 엔진오일 배출을 시작으로 파워트레인 상단의 실린더헤드커버가 조심스럽게 탈착됩니다.

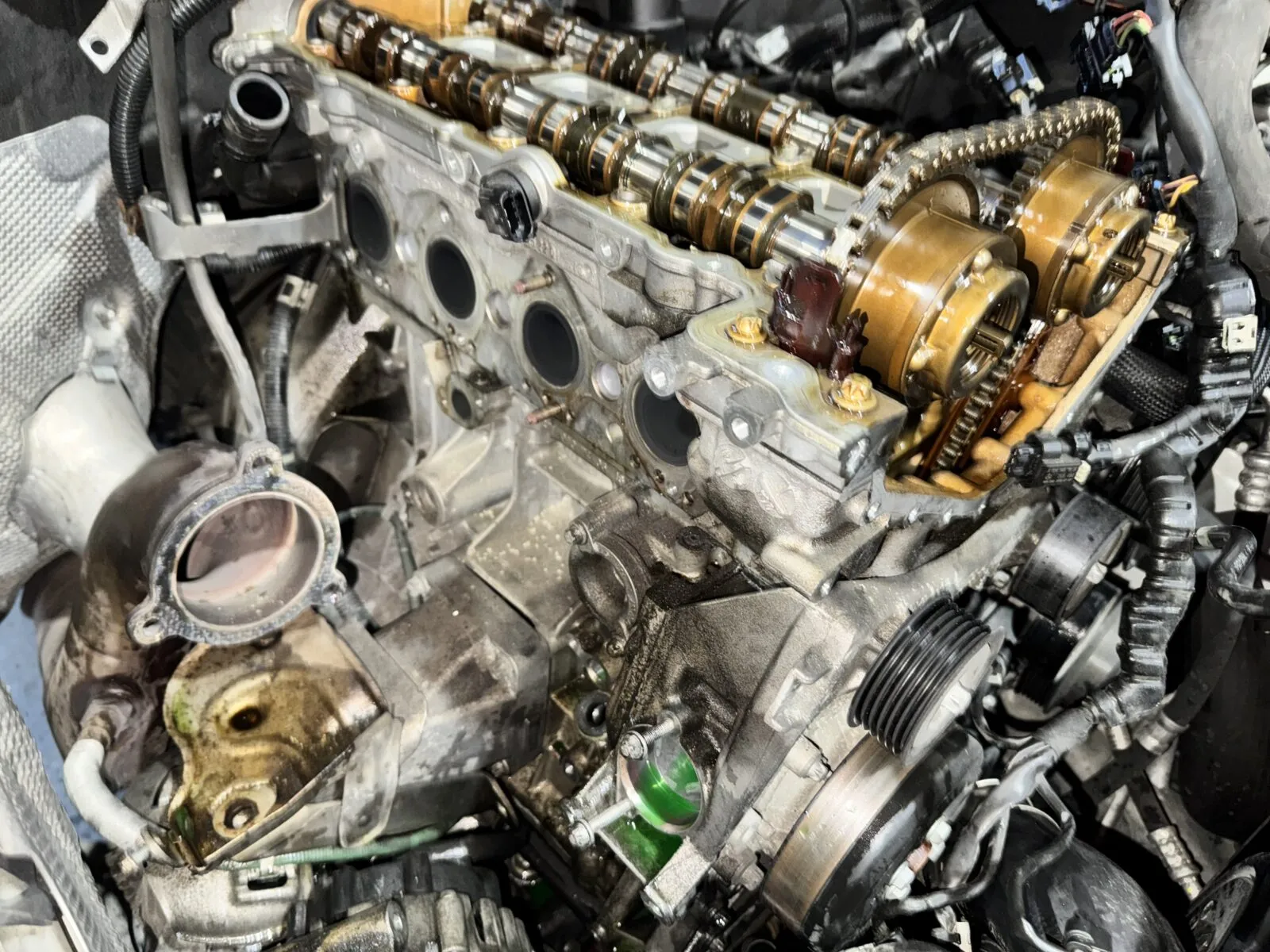

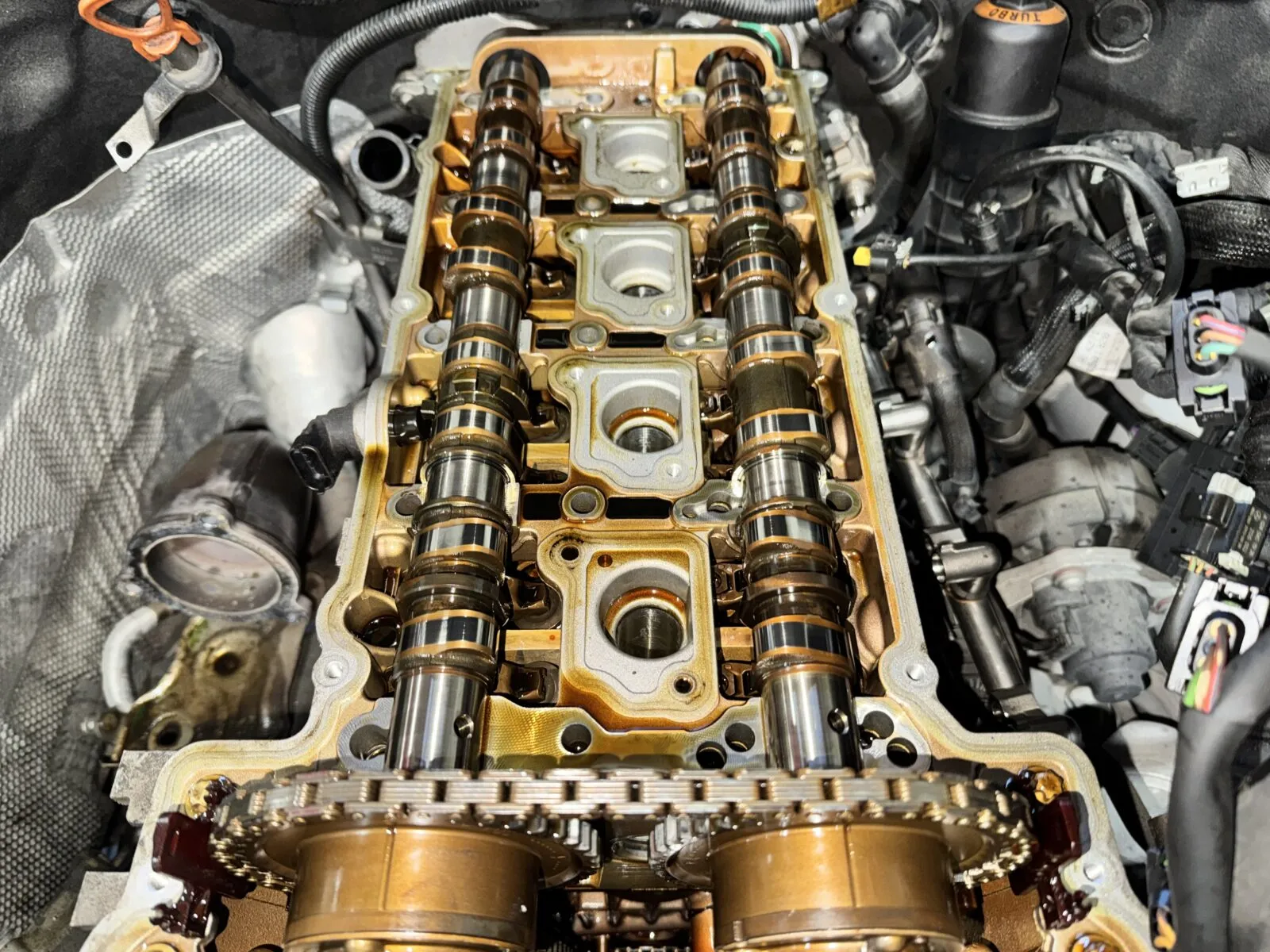

실린더헤드 외벽에 인접한 흡기 파츠들과 배기 파츠들이 매뉴얼 절차에 따라 순차적으로 분리되며 메인 룸 공간이 확보되고 주변부 터보차저 탈착까지 완료됩니다.

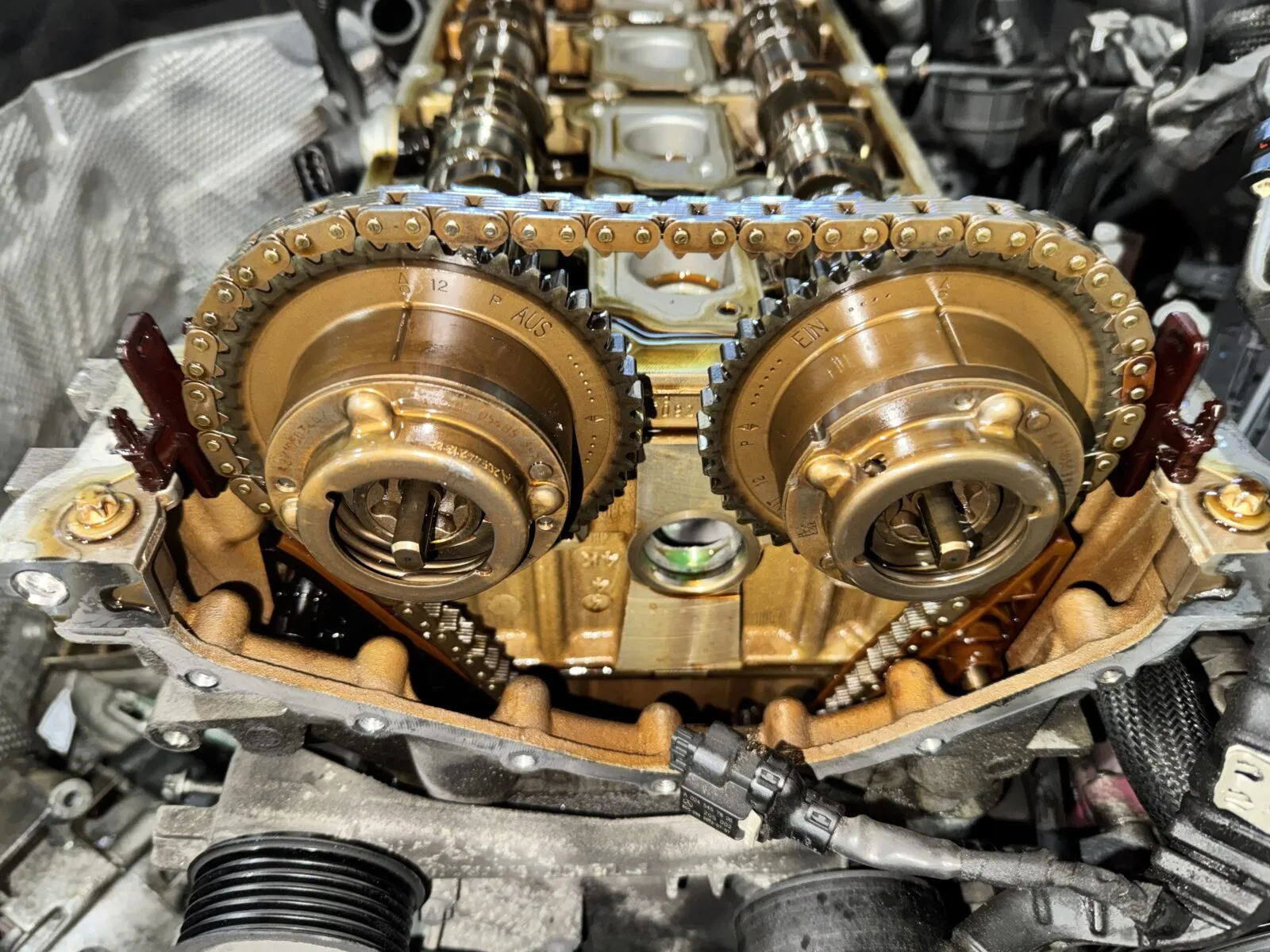

밸브와 피스톤의 구동 동기를 유지하기 위해 전용 타이밍체인 서비스툴 세팅이 헤드 상단 기어부에 타이트하게 결합됩니다.

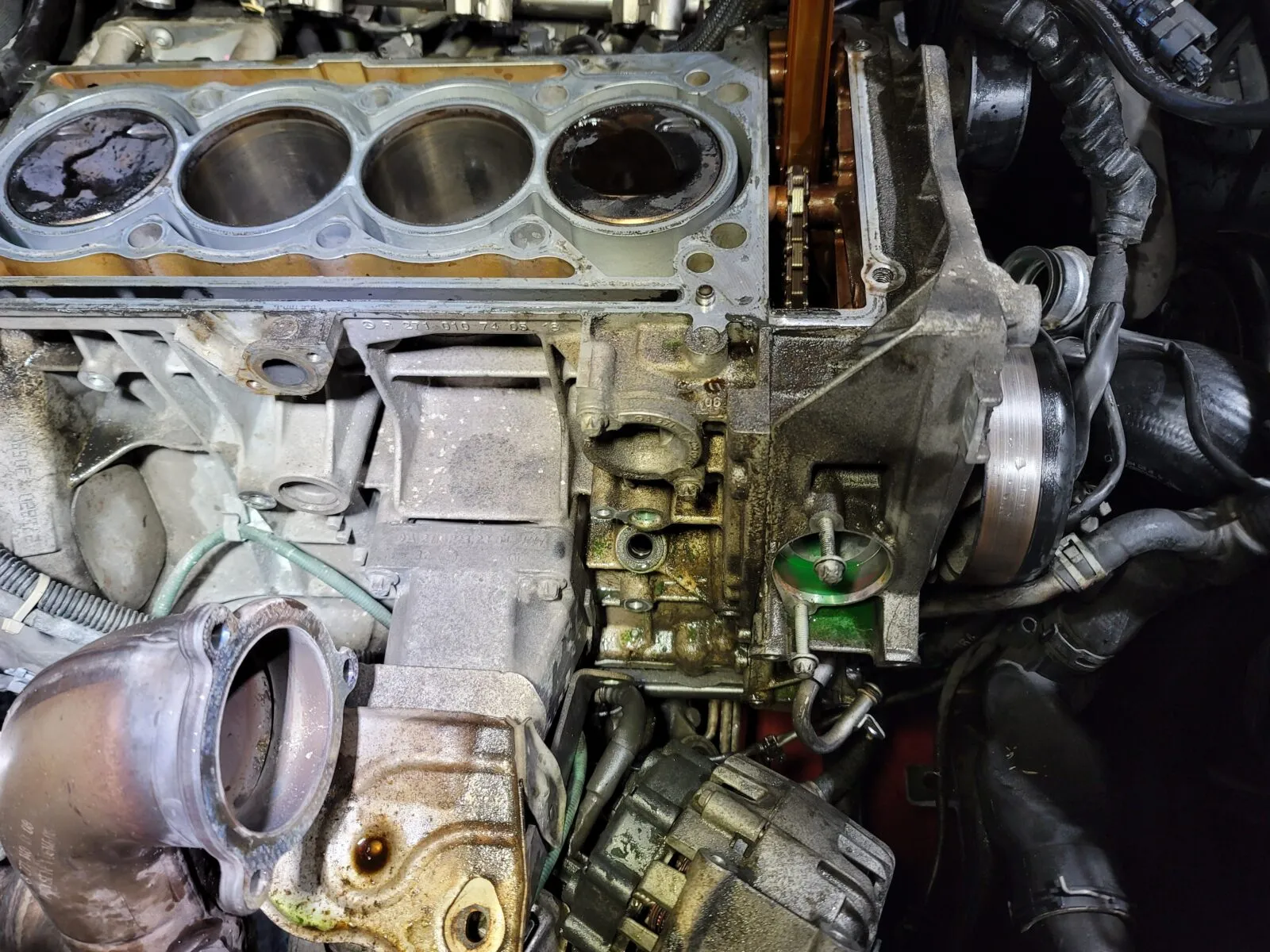

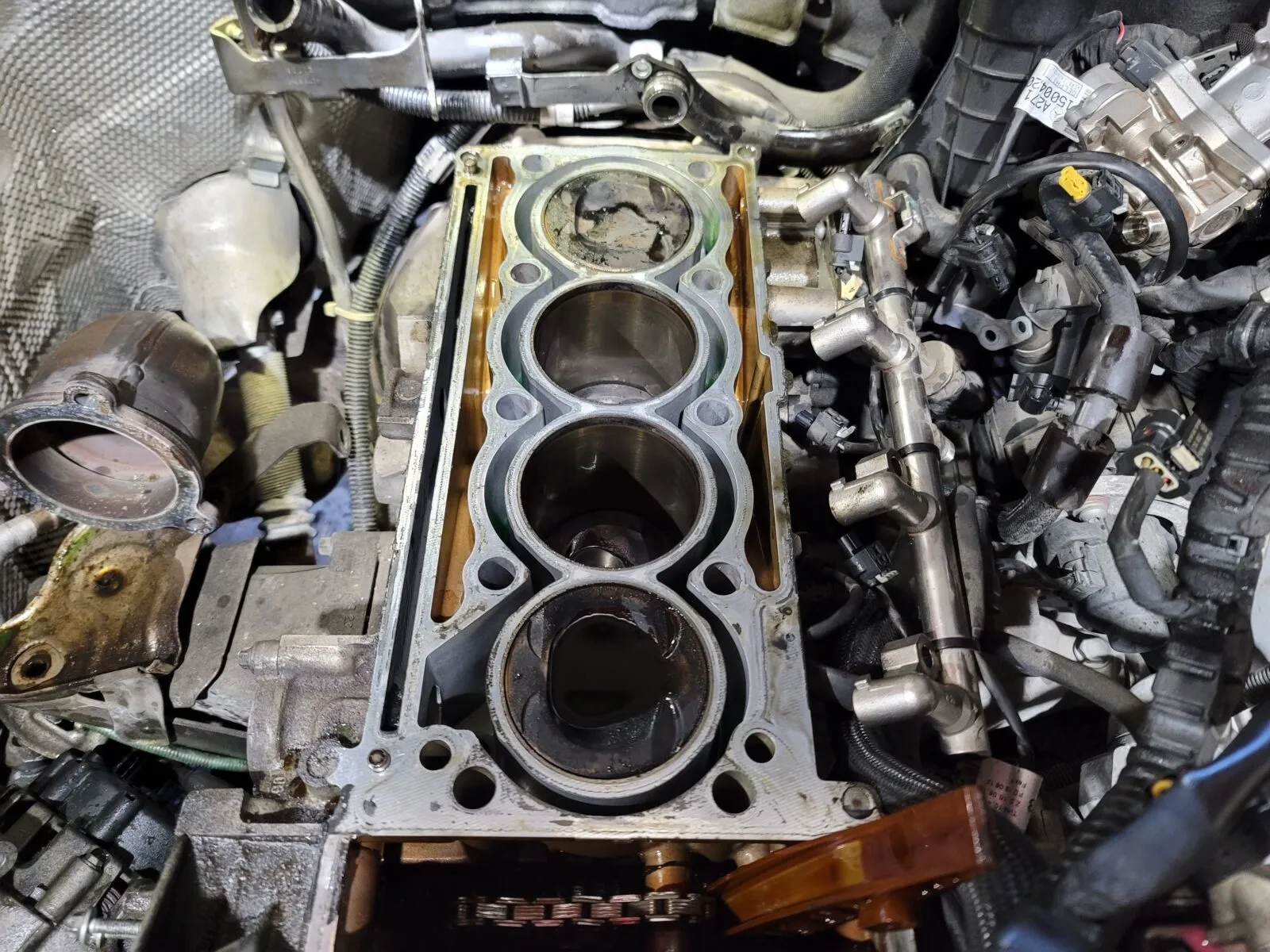

체인 텐션을 해제한 뒤 캠어드저스터 부품이 탈착되고 회전 제어축인 캠축 샤프트가 해제된 후 비로소 실린더 블록 상단에서 실린더헤드가 분리 탈착됩니다.

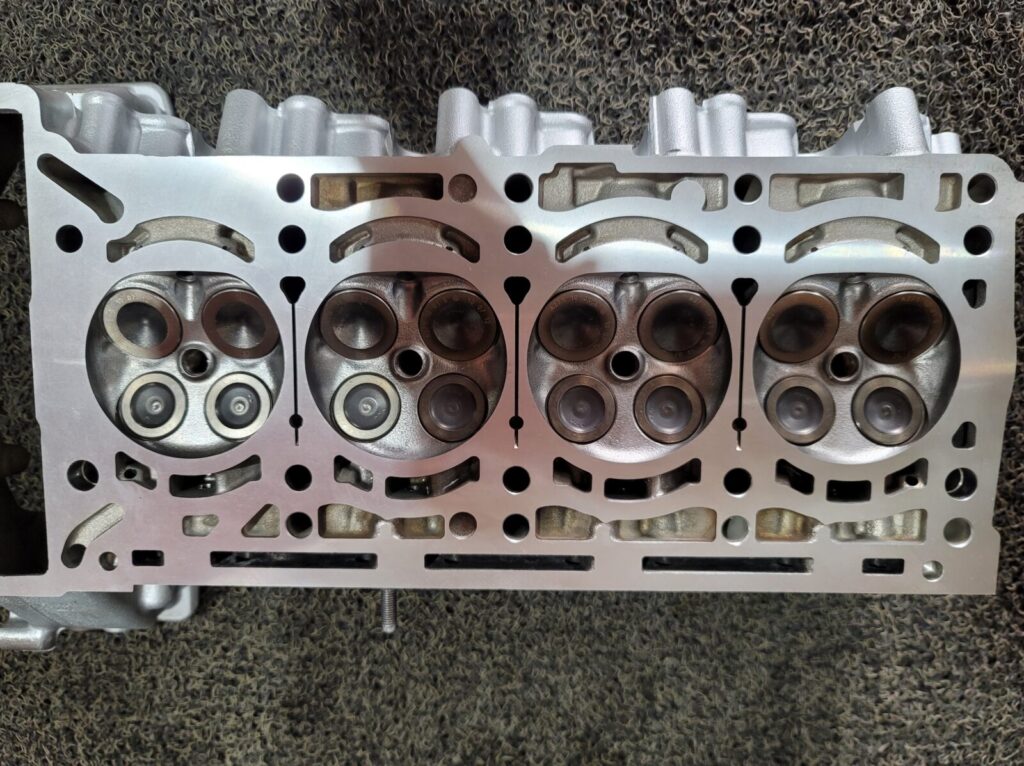

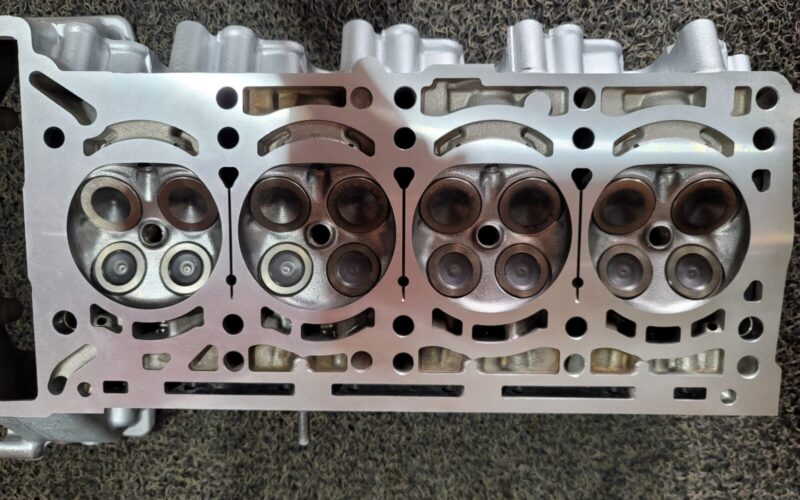

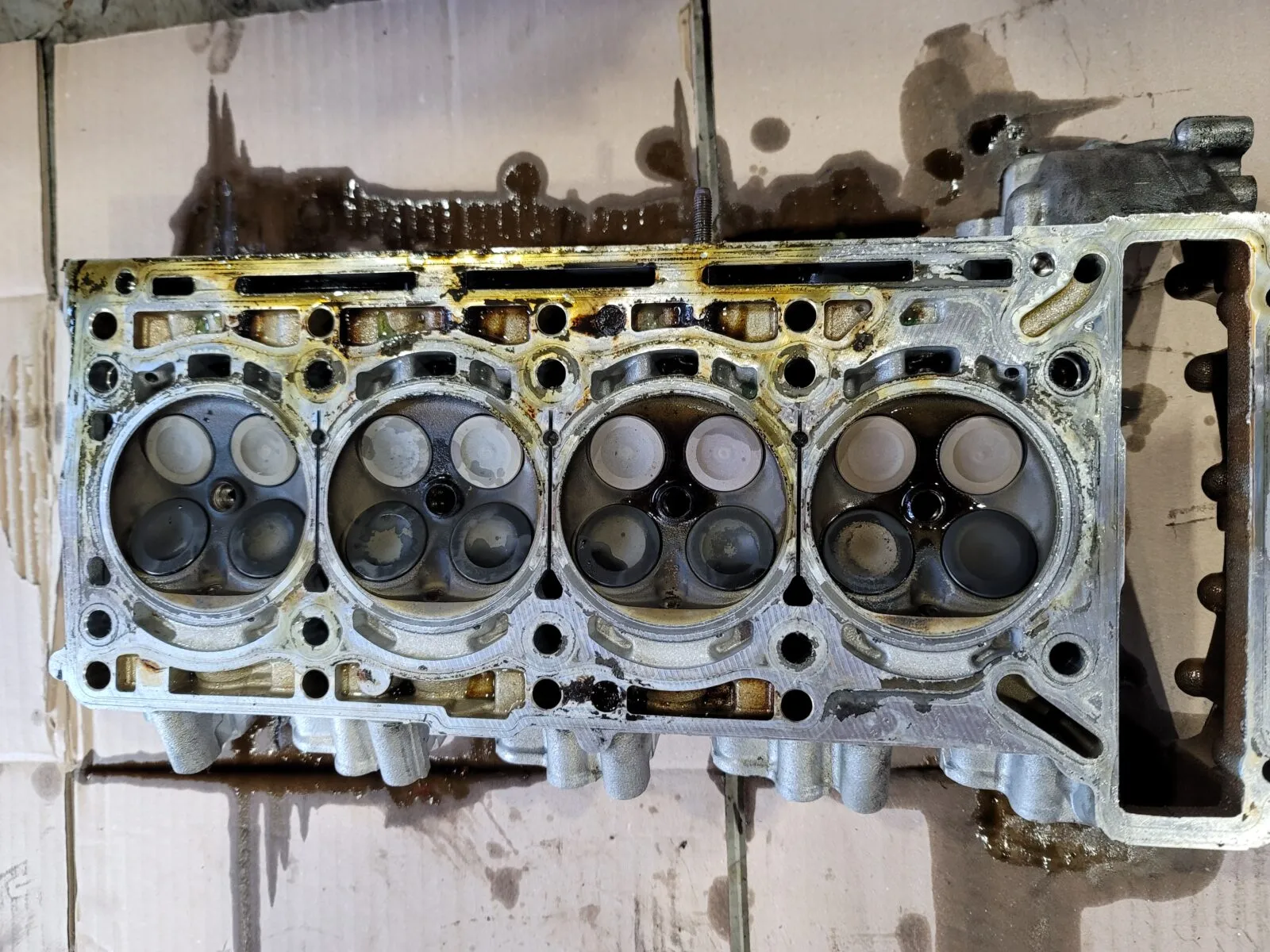

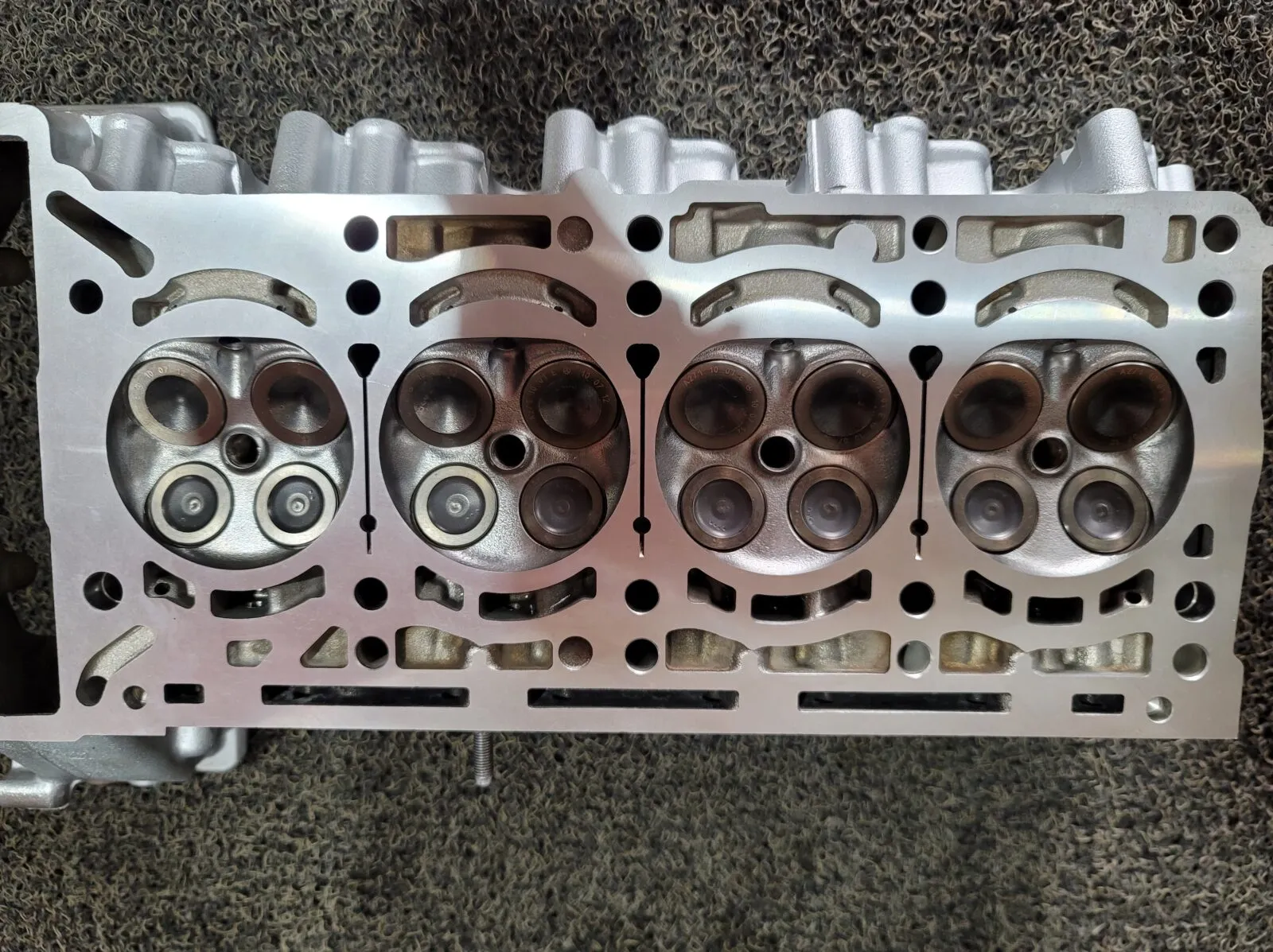

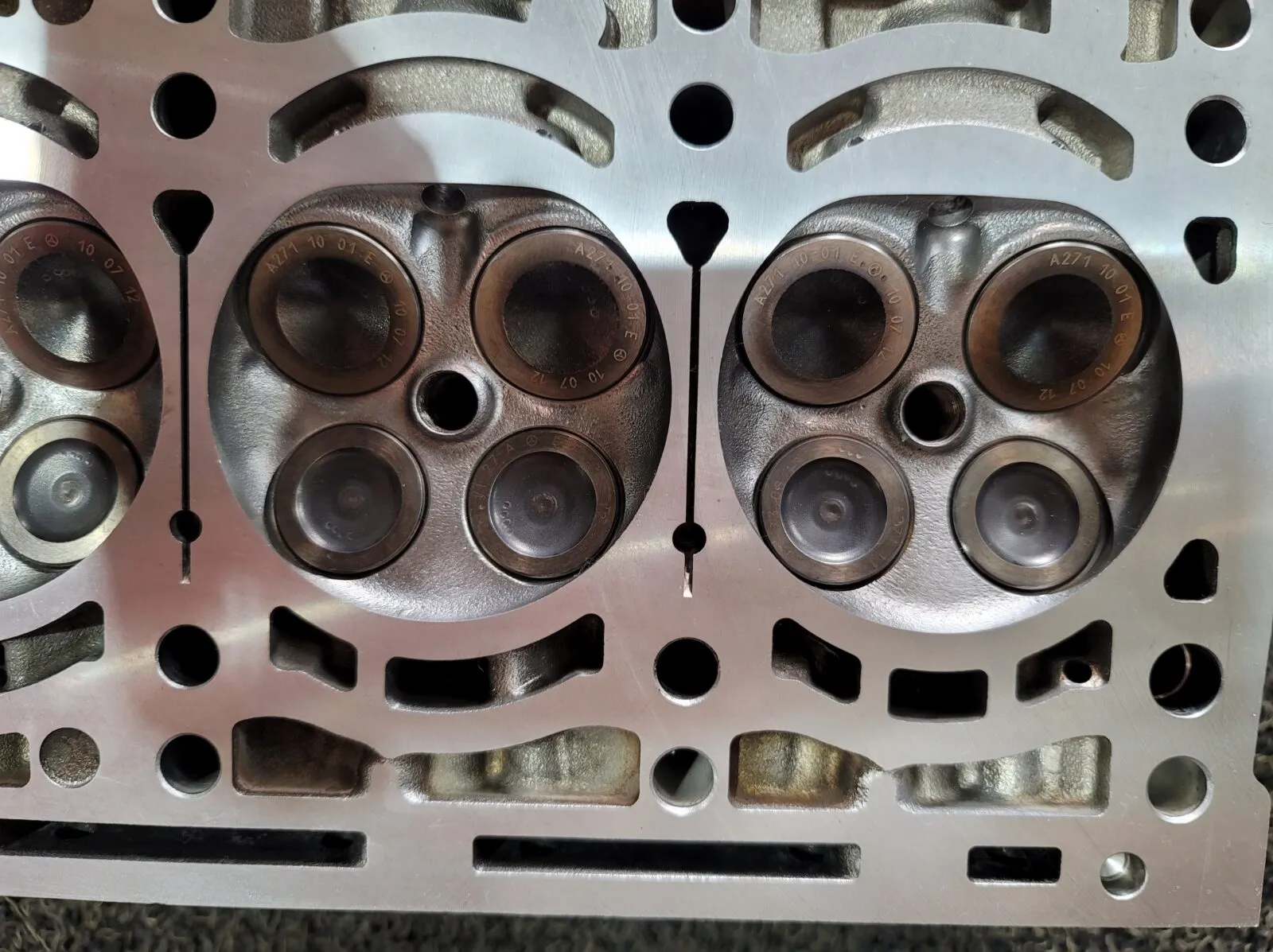

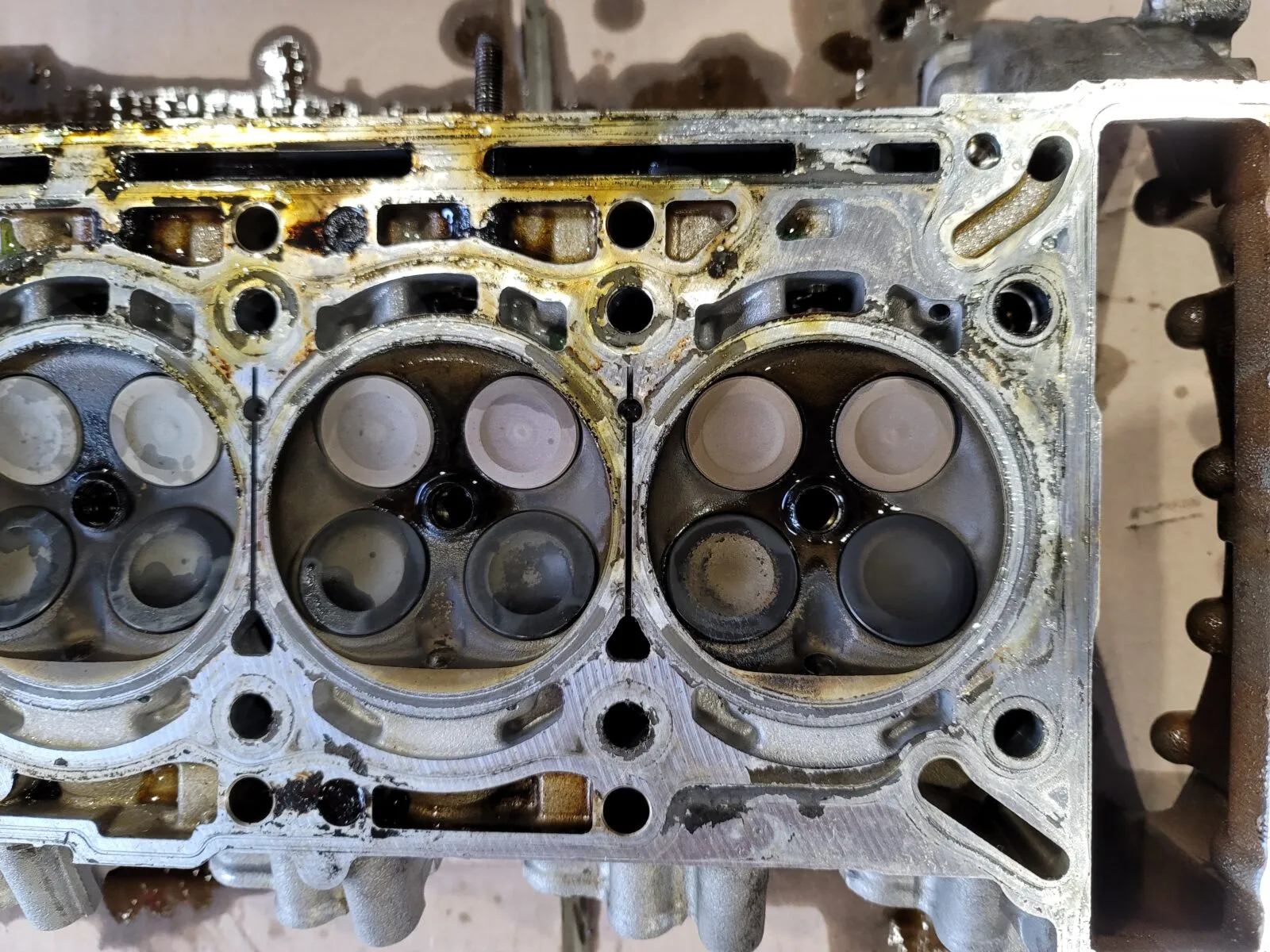

분리된 실린더헤드는 전용 작업대로 이관하여 정밀 복원 및 가공 공정에 투입되며 밸브 가이드씰 교환 작업이 정교하게 진행됩니다.

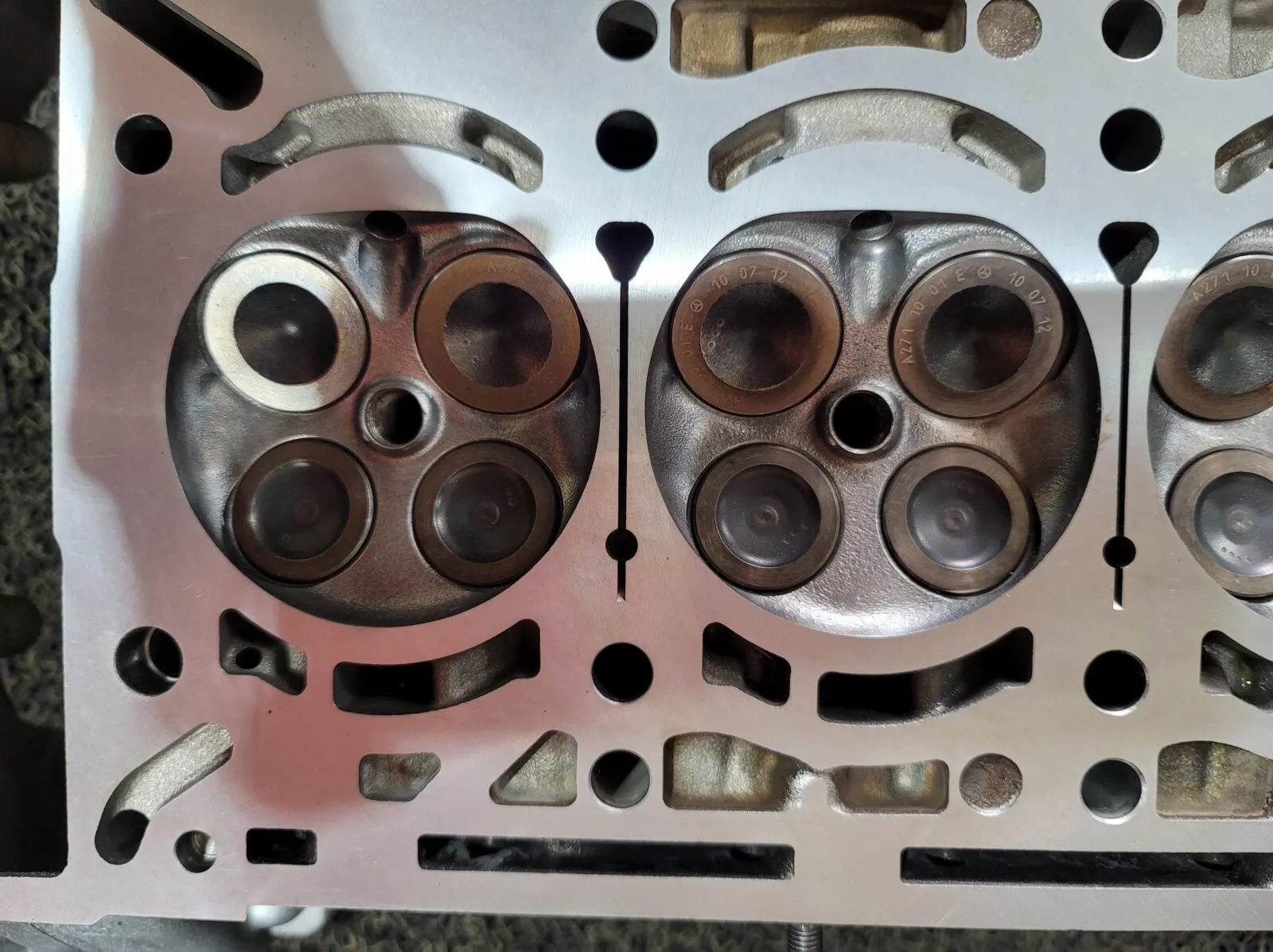

유통 라인을 거쳐 입고된 필수 파츠들이 준비 완료됨에 따라 정밀 조립 공정에 하나둘 투입됩니다.
정비 공정은 항시 분해의 역순이라는 정석적 가이드를 준수하며 모든 체결용 하드웨어 볼트는 제조사 규정 토크 값을 매칭하여 토크렌치로 정교하게 체결을 진행하게 되죠.
타이밍 체인 시스템과 가이드 라인, 캠어드저스터 기어 역시 전용 서비스툴 지그의 정렬 마크에 오차 없이 일치시켜 조립을 완료합니다.

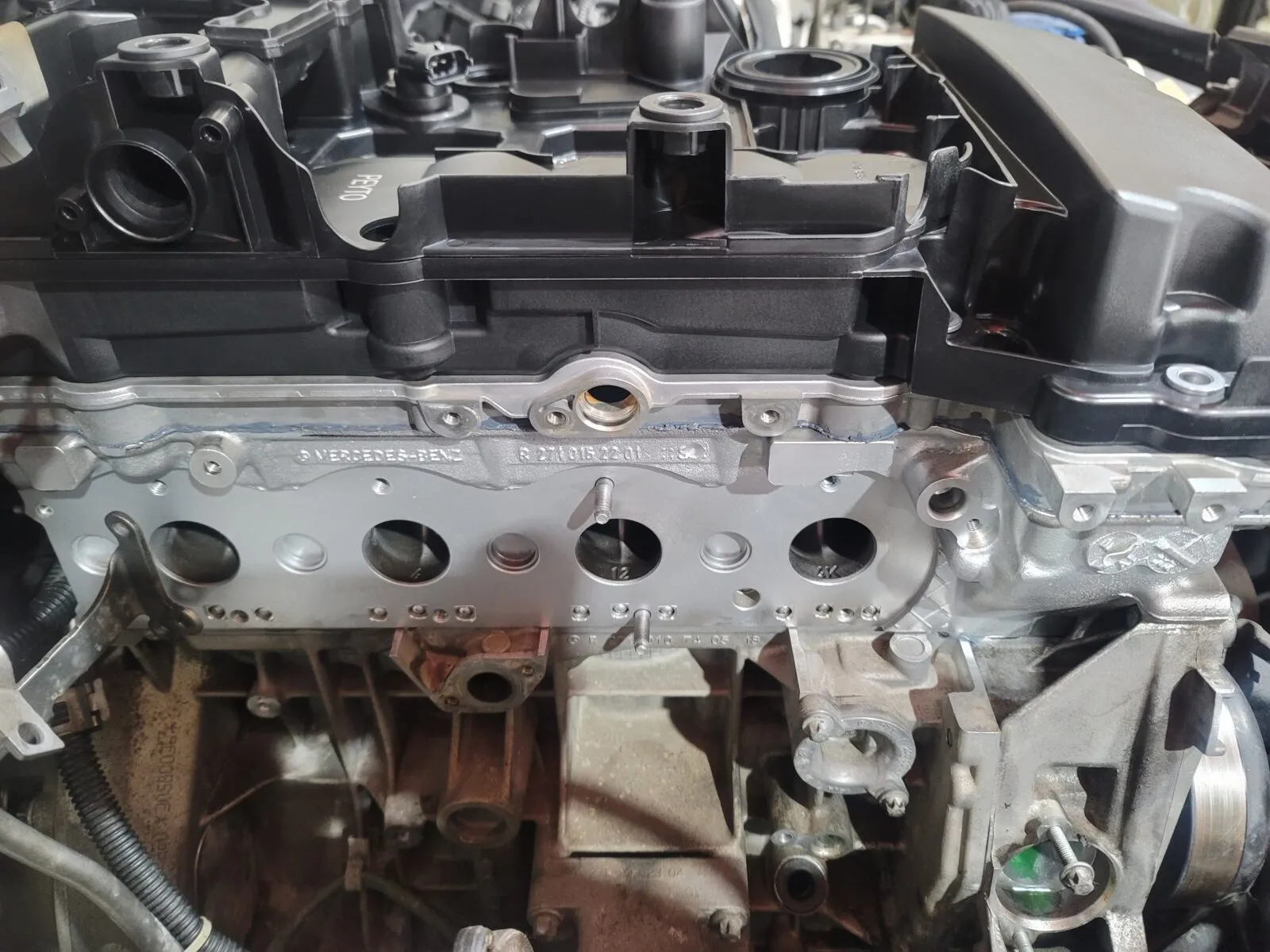

신품 실린더헤드커버 가스켓과 터보차저 윤활라인호스 그리고 미세 O링킷 부자재들까지 정확하게 결합되면서 파워트레인의 기계적 인스톨이 마무리됩니다.

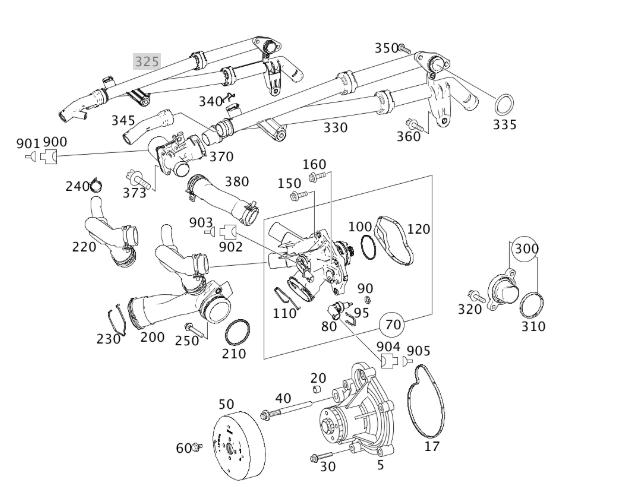

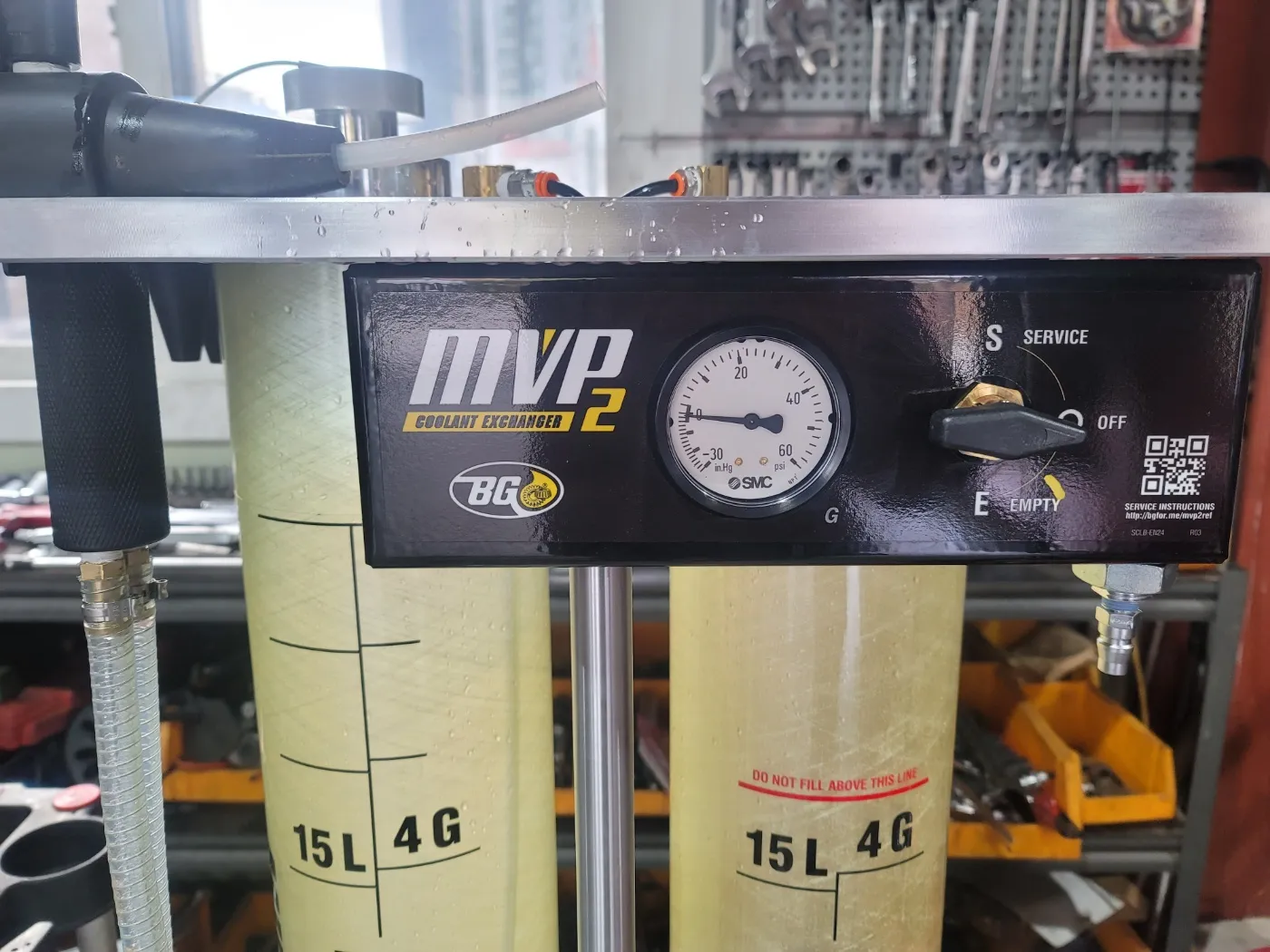

기존에 배출되었던 엔진오일과 냉각수 라인에 공급과 함께 라인 내부의 공기를 빼내는 진공 에어 블리딩 및 레벨링 공정이 정석대로 전개됩니다.
모든 시동 조건을 매칭한 후 크랭킹을 유도하여 첫 시동을 걸고 파워트레인의 공회전 회전수와 엔진 작동 모션을 모니터링하게 되죠.
충분한 유압 웜업과 로드 테스트 주행을 수행하며 차량은 안정적인 모션을 찾게 됨이 판단됩니다.
우핸들 직수 사양 특성상 지켜볼 내용이 제법 많았던 차량인 듯싶군요.
바쁜 일정에도 찾아주셔서 고맙습니다.
언제나 안전운전입니다.
모터 리페어
FAQ
Q. 벤츠 C180 우핸들 차량의 실린더헤드가스켓 파손 시 주로 나타나는 초기 증상은 무엇인가요?
A. 가장 대표적인 증상은 엔진 외부로 엔진오일이나 냉각수가 스며 나오는 외부 누유 및 누수 현상입니다.
내부적으로 가스켓이 파손될 경우에는 리저브 탱크의 냉각수 수위가 계속 낮아지며 연소실로 유입된 냉각수 때문에 시동 초기 엔진 부조(떪) 현상이나 머플러에서 하얀 연기가 다량 발생하는 증상이 동반될 수 있습니다.
Q. 피코스코프 계측 장비가 실린더헤드 정비에서 가지는 정밀성은 어느 정도인가요?
A. 피코스코프는 엔진 내부의 압축 압력 상태를 미세한 전기적 파형 신호로 변환하여 실시간으로 계측하는 장비입니다.
일반적인 육안 점검으로는 알 수 없는 각 실린더 기통별 기밀도 저하와 압축 편차를 명확한 데이터 그래프로 표출해 주므로,
실린더헤드를 분해하기 전에 가스켓 부위의 손상 유무를 정확하게 진단하고 판단할 수 있게 유도합니다.
Q. 타이밍체인 서비스툴을 세팅하지 않고 조립할 경우 어떤 하자가 발생할 수 있나요?
A. 벤츠 C180 엔진은 밸브를 구동하는 캠축과 엔진 하부 크랭크축의 타이밍 위상이 단 1도의 오차도 없이 일치해야 합니다.
전용 타이밍체인 서비스툴을 세팅하여 위상을 고정하지 않으면 체인 분해 및 캠어드저스터 조립 시 타이밍이 틀어지게 되며, 이로 인해 시동 불능에 빠지거나
회전 중 밸브와 피스톤이 충돌하여 엔진이 완전히 파손되는 치명적인 조립 불량이 야기됩니다.
